上、下拉电阻起什么用处,有什么区别?
0 2024-02-21

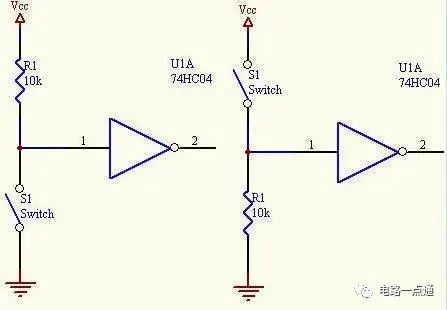

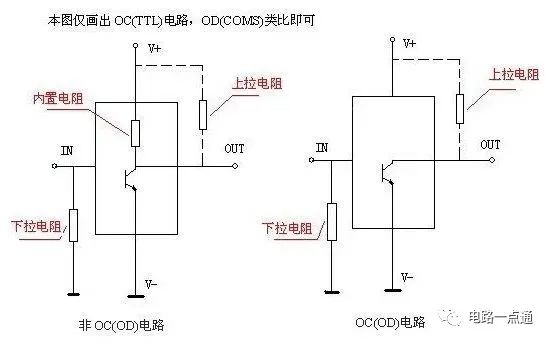

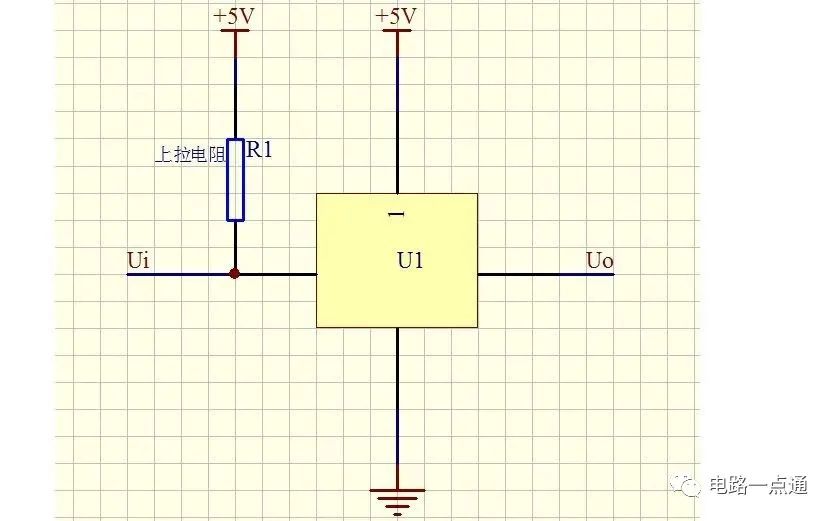

上拉电阻和下拉电阻在一些电气设备中也比较常用,是很重要的电子元件,上拉电阻是将不确定的信号通过一个电阻限位在高电平,同时它还会起到一定的限流作用,而下拉电阻与它的定义与功能是相同的,只是上拉电阻对器件是注入电流,而下拉电阻是让元器件输出电流,这是两者之间最根本的区别。 一、上拉电阻和下拉电阻是什么 上拉就是将不确定的信号通过一个电阻钳位在高电平,电阻同时起限流作用。而下拉电阻是直接接到地上,接二极管的时候电阻末端是低电平,将不确定的信号通过一个电阻钳位在低电平。上拉是对器件输入电流,下拉是输出电流;强弱只是上拉电阻的阻值不同,没有什么严格区分;对于非集电极(或漏极)开路输出型电路(如普通门电路)提供电流和电压的能力是有限的,上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。 二、上拉电阻和下拉电阻的用处和区别 上拉电阻和下拉电阻二者共同的作用是:避免电压的“悬浮”,造成电路的不稳定。 上拉电阻: 1、概念:将一个不确定的信号,通过一个电阻与电源VCC相连,固定在高电平; 2、上拉是对器件注入电流,灌电流; 3、当一个接有上拉电阻的IO端口设置为输入状态时,它的常态为高电平。 下拉电阻: 1、概念:将一个不确定的信号,通过一个电阻与地GND相连,固定在低电平; 2、下拉是从器件输出电流,拉电流; 3、当一个接有下拉电阻的IO端口设置为输入状态时,它的常态为低电平。 上拉是对器件注入电流,下拉是输出电流,弱强只是上拉电阻的阻值不同,没有什么严格区分,对于非集电极(或漏极)开路输出型电路(如普通门电路)提升电流和电压的能力是有限的,上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。 由此可见,电源到器件引脚上的电阻叫上拉电阻,作用是平时使用该引脚为高电平;地(GND)到器件引脚的电阻叫下拉电阻,作用是平时使该引脚为低电平。
