偏置电路稳定工作原理讲解
0 2022-01-19

放大电路在电工电子电路中随处可见,因此掌握放大电路基础是非常有必要的。

“”电流负反馈偏置电路

放大电路中,通常使用的是电流负反馈偏置电路,本文主要讲解偏置电路稳定工作原理。

一、元件介绍

b:三极管基极。
Ib:三极管基极电流。

c:三极管集电极。
Ic:三极管集电极电流。

e:三极管发射极。
Ie:三极管发射极电流。

Ub:三极管基极电压。
Ube:三极管基极发射极电压。

R1、R2:称为基极分压电阻,为电路核心放大器三极管提供基极电流。当基极电流(Ib)变化时,Ub(R2两端的电压)基本保持不变。

R4:称为发射极电阻,也称为稳定电阻,又称为反馈电阻、放大电路关键元件。作用是稳定直流工作点。当三极管放大电路由于温度上升等因素,使集电极电流(Ic)保持稳定,稳定原理如下:

二、放大电路稳定工作原理

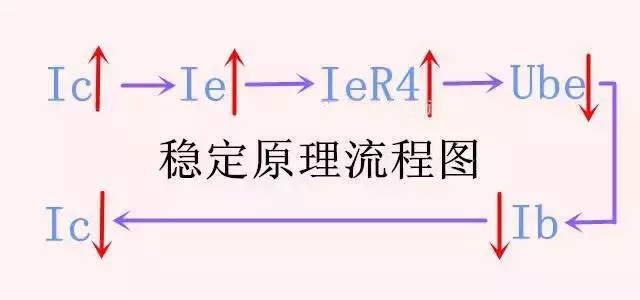

“”稳定原理流程图

1、由于温度上升使集电极Ic增加,发射极电流Ie跟着增大,R4两端的电压IeR4跟着增大,Ub由分压电阻提供,Ub基本保持不变, 由于Ube=Ub-IeR4,因此Ube会下降,相应基极电流Ib就会减小,集电极Ic增加被抑制,从而稳定集电极电流直流工作点,降低了温度上升对电路的不良影响。

2、R4反馈电阻是放大电路的关键元件,适当增加R4阻值,反馈越大,稳定性就越好。因此要根据实际电路设计进行合理选择,为了减小交流能量在R4上的损耗,增加了C3电容让交流旁路到地,可以提高放大电路的交流增益。

3、电流负反馈偏置电路具有良好的温度稳定性,只要选择合适的偏置电阻阻值,设计好合理的直流工作点,就可以让放大电路稳定可靠地工作,因此是放大电路中应用较多的偏置电路。
