碳膜电阻一般采用色标法
云汉芯城 2021-09-27

碳膜电阻标示

1、直标法:用数字和单位符号在电阻器表面标出阻值,其允许误差直接用百分数表示,若电阻上未注偏差,则均为±20%。

2、文字符号法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示。符号前面的数字表示整数阻值,后面的数字依次表示位小数阻值和第二位小数阻值。

3、数码法:在电阻器上用三位数码表示标称值的标志方法。数码从左到右,、二位为有效值,第三位为指数,即零的个数,单位为欧。偏差通常采用文字符号表示。

4、色标法:用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-0.1、银-0.01。

当电阻为四环时,后一环必为金色或银色,前两位为有效数字, 第三位为乘方数,第四位为偏差。

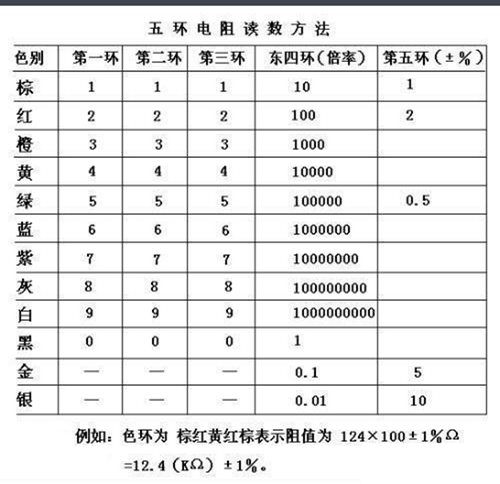

当电阻为五环时,後一环与前面四环距离较大。前三位为有效数字, 第四位为乘方数, 第五位为偏差。

碳膜电阻一般采用色标法。

碳膜电阻阻值规格

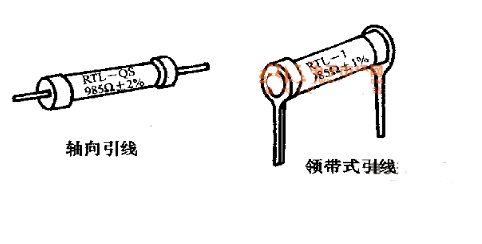

外形如图所示。碳膜电阻器的引线可分轴向引线、领带式引线及无引线等几种形式。

碳膜电阻阻值规格

碳膜电阻器的特点是价格便宜阻值范围宽 (从1Ω-l0MΩ),具有良好的稳定性和高频特性,电庇的变化对其阻值的影响很小,工作温度和极限电压都比较高,所以是使用广泛的一种电阻器。但碳膜电阻器所承受的功率较小,一般是1/8-2W,其型号用 “RT”标注。如:RTl3、RTl4、RTl5、RTl06、RT5、RTlO等。
