整流器、电子镇流器的作用
网络整理 2021-09-17

整流器(英文:recTIfier)是把交流电转换成直流电的装置,可用于供电装置及侦测无线电信号等。整流器可以由真空管,引燃管,固态矽半导体二极管,汞弧等制成。相反,一套把直流电转换成交流电的装置,则称为“逆变器” (inverter)。

在备用UPS中只需要给蓄电池充电,不需要给负载供电,故只有充电机。在双变换UPS中,此装置既为逆变器供电,又给蓄电池充电,故称为整流器/充电机。

整流器是一个整流装置,简单的说就是将交流(AC)转化为直流(DC)的装置。它有两个主要功能:,将交流电(AC)变成直流电(DC),经滤波后供给负载,或者供给逆变器;第二,给蓄电池提供充电电压。因此,它同时又起到一个充电器的作用。

1. 电子镇流器的原理

电子镇流器是一个将工频交流电源转换成高频交流电源的变换器,工频电源经过射频干扰(RFI)滤波器,全波整流和无源(或有源)功率因数校正器(PPFC或APFC)后,变为直流电源。通过DC/AC变换器,输出20K-100KHZ的高频交流电源,加到与灯连接的LC串联谐振电路加热灯丝,同时在电容器上产生谐振高压,加在灯管两端,但使灯管“放电”变成“导通”状态,再进入发光状态,此时高频电感起限制电流增大的作用,保证灯管获得正常工作所需的灯电压和灯电流,为了提高可靠性,常增设各种保护电路,如异常保护,浪涌电压和电流保护,温度保护等等。

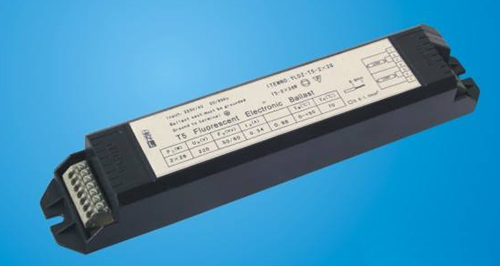

电子整流器原理及作用

2.电子镇流器的作用

电子镇流器由抗干扰滤波器、整流滤波电路、功率因数调整器、高频变换、谐振电路、异常状态保护电路和荧光灯组成,各部分作用如下:

(1)抗干扰滤波器:防止电子镇流器产生的高频干扰信号进入到电网造成幅射。

(2)整流滤波电路:将220V的工频(50Hz或60Hz)交流电变换成310V的直流电,作为电子镇流器的电源。

(3)功率因数调整器:对本机的功率因数进行调整和补偿。

(4)高频变换电路:电子镇流器的心脏电路,将直流电源变换成20K~50KHz左右高频电源,去驱动荧光灯。本电路通常采用一对功率管(三极管或场效应管)组成的自激振荡器来实现。

(5)谐振电路:用来取代普通荧光灯的启辉器,它在荧光灯起辉前,可以等效为一个串联谐振电路,其振荡频率与高频变换电路的频率一致,谐振时,在电容C上产生一个很高的电压,确保灯管着火点亮。灯管点亮其等效电阻减小,此电阻与电容C并联,大大地降低了谐振电路的Q值,该电路又成为了一个RL串联电路,L变成了一个限流器。

(6)异常状态保护电路:当荧光灯不能正常点亮时,很高的谐振电压会使功率器件烧毁,本电路的作用是保护功率器件在异常状态时不会烧毁。
