场效应管的电路图符号详细讲解
0 2022-12-05

说到场效应管的长相恐怕我就不用贴图了在电路图中它常用

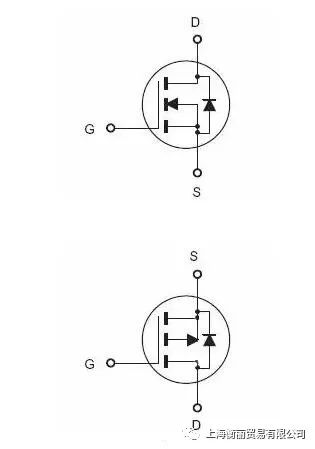

表示关于它的构造原理由于比较抽象我们是通俗化讲它的使用所以不去多讲由于根据使用的场合要求不同做出来的种类繁多特性也都不尽相同;我们在mpn中常用的一般是作为电源供电的电控之开关使用所以需要通过电流比较大所以是使用的比较特殊的一种制造方法做出来了增强型 的场效应管(MOS型)它的电路图符号

仔细看看你会发现这两个图似乎有差别对了这实际上是两种不同的增强型场效应管第一个那个叫N沟道增强型场效应管第二个那个叫P沟道增强型场效应管它们的的作用是刚好相反的。前面说过场效应管是用电控制的开关那么我们就先讲一下怎么使用它来当开关的从图中我们可以看到它也像三极管一样有三个脚这三个脚分别叫做栅极(G)、源极(S)和漏极(D)mpn中的贴片元件示意图是这个样子

1脚就是栅极这个栅极就是控制极在栅极加上电压和不加上电压来控制2脚和3脚的相通与不相通N沟道的在栅极加上电压2脚和3脚就通电了去掉电压就关断了而P沟道的刚好相反在栅极加上电压就关断(高电位)去掉电压(低电位)就相通了!
