设计一个驱动继电器（或者电磁阀、电机）的电路，不算难吧？但是设计一个稳定的电路有没有信心？比如如何排除“上电误启动”。

举个栗子：

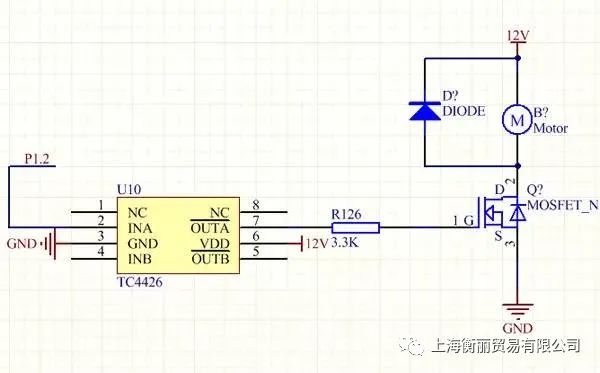

这是一个单片机驱动普通直流电机的电路图。电路：是一个“MOS管驱动芯片”，供电电压12V，如果P1.2是高电平（5V），那么OUTA引脚就是低电平（0V），如果P1.2是低电平，那么OUTA就是高电平（12V）。关于这一点，通过芯片原理图上的OUTA上面的横杠也可以看的出来，输入和输出是反向的。当MOS管栅极（G极）是高电平（一般大于4V就可以导通了，具体看MOS管型号的datasheet），MOS管导通，直流电机工作，如果MOS管栅极是低电平，MOS管不导通，电机不转。

为了上电以后，电机先不能转，让它转的时候再转。所以单片机初始化引脚的时候，就要把引脚初始化为高电平。

实际上，单片机上电有一个复位的过程，复位以后，单片机才会工作，在这个复位过程中，单片机的引脚电压是不定的，所以就有可能造成电机短时启动。

同时，在上电的过程中，G极的电位也是很不稳定的。

做产品就要极致，不稳定的产品贴上Made in China岂不是丢人！

所以为了稳定性，我们一般会在MOS管的栅极加个下拉电阻，在上电的时候把栅极拉低，不让MOS管导通。不过，这个下拉电阻阻值的选择是很关键的。

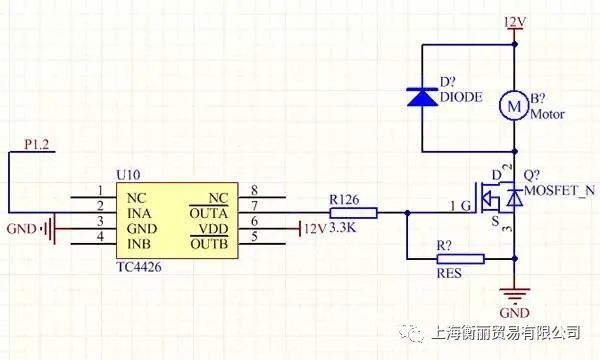

接了下拉电阻以后，电路图如下：

那么这个电阻该选多大阻值呢？

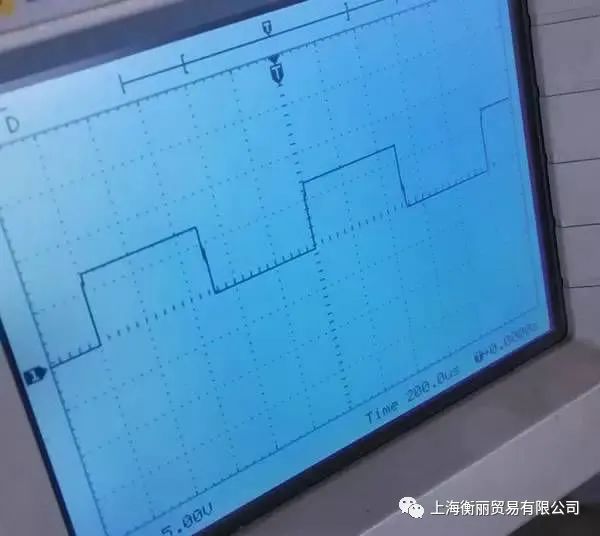

我们先看一下，当选了4.7K的阻值时，G极的波形如下：

（我用的是频率为1K的PWM驱动）

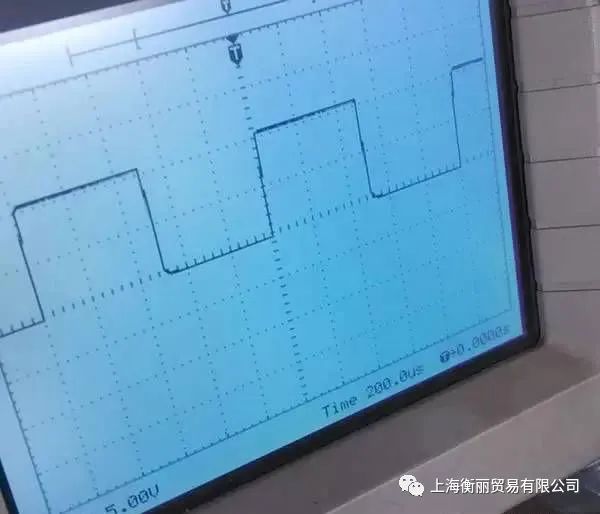

当我把下拉电阻换成33K的时候，波形如下图所示：

你看出区别来了吗？

用4.7K的时候，高电平是7V左右；用33K的时候，高电平是11V左右。

那如果用比4.7K更小的电阻，高电平就会更低，如果高电平小于了4V，可能MOS管就导不通了。

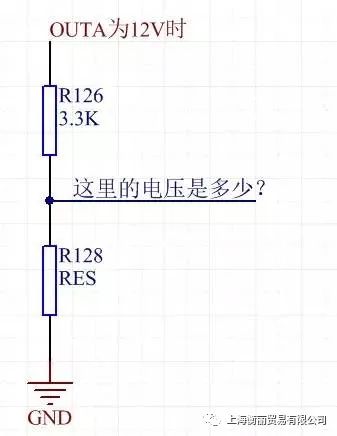

归根结底，还是最基本的欧姆定律和电阻分压原理。

你看是不是呢？

把复杂的问题看简单了，说明你就看懂了！

另外提醒：栅极驱动电压要尽可能大，所以虽然4.7K和33K都可以正常工作，不过33K更合适。
