通常,在STA 中将被分析的net 称为"victim" 此处对应为"受",把跟被分析net 私通的所有其他net 称为"Attacker/ Aggressor" <C 家跟S 家攻的英文名儿竟然不一样!>此处对应为"攻"。
不是有了私通通道,攻就可以攻击到受,还需要看:
-
攻的强弱:Strength of attacker.
-
受的强弱:Strength of Victim.
-
私通通道的多少: the amount of cross-coupled capacitance;
-

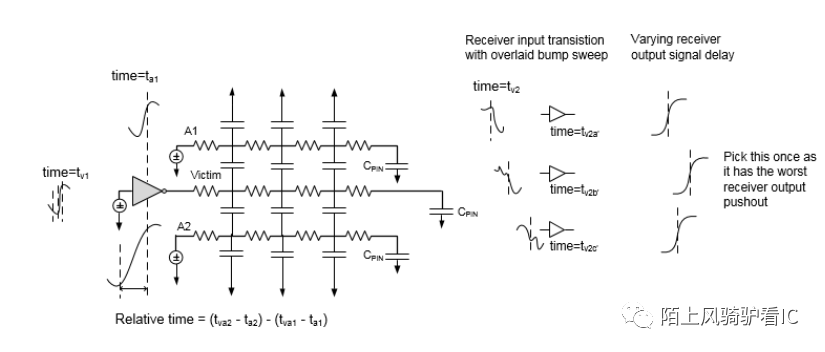

时间窗口:relative time and the transition rate of the sinal transitions.
-
翻转方向:the switching directions.
-
攻的联合:the combination of effects from multiple attacker.
-
Delta delay.
-
Glitch.
Delta Delay

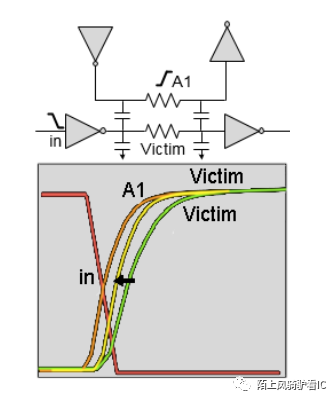

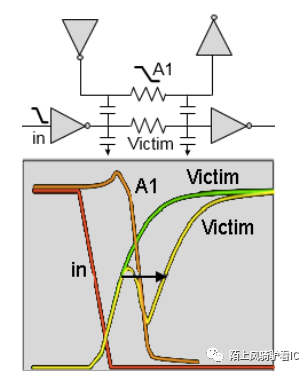

体现『受 』翻转时 ,『攻 』对其进行的 骚扰,『攻』与『受』同向翻转时,『攻』会加快『受』的翻转,使得『受』的延时变短。
Glitch

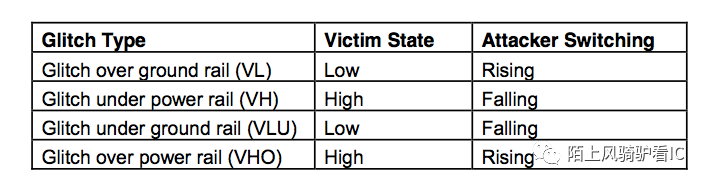

体现『受 』静止时 ,『攻 』对其进行的 骚扰,这个骚扰如果严重会引起逻辑功能失效。根据『受』所处的电平不同,『攻』对其造成的影响可被分为如下四类:
-

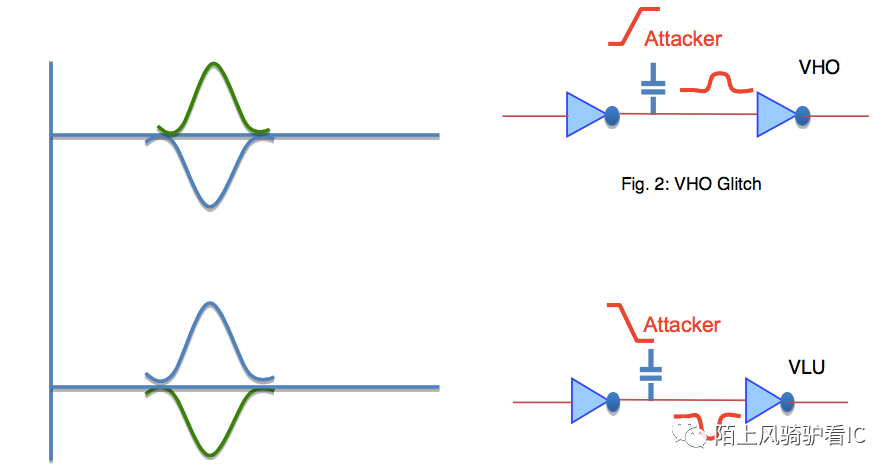

VHO:『受』处于高电平,『攻』正向翻转;
-
VH: 『受』处于高电平,『攻』反向翻转;
-
VLU: 『受』处于低电平,『攻』反向翻转;
-
VL: 『受』处于低电平,『攻』正向翻转;
破个题,挖个坑,待驴慢慢填。
