74LS283系列引脚图及引脚解析
tencentUser 2024-12-12

LS283系列加法器分别与LS83A系列在电和功能上相同;只是终端的安排有变化S283系列的高性能版本在功能上也是相同的。


74LS283系列基本描述:

这些改进的全加法器执行两个4位二进制字的加法。输出的总和(E)被表示为每一个位,而最终的进位(C4)是由第四个位得到的。这些加法器以在10纳秒内生成进位项的所有4位的完整内部预查为特色。比较典型的是,对于283系列和LS283系列,和7.5纳秒的S283系列。此功能为系统设计人员提供了部分的预看性能,从而节省了浮动进位实现的包数量。加法器逻辑,包括进位,以其真实形式实现。结束前后携带即可完成。尾部不需要逻辑或水平倒置。系列54、系列54LS和系列54S电路的特点是能在55℃至125℃的全温度范围内工作。系列74、系列74LS和系列74S电路的特点是适用于0°C到70°C的工作。


74LS283系列引脚图及引脚解析:

74LS283引脚图

A1–A4运算输入端

B1–B4运算输入端

C0进位输入端

Σ1–Σ4和输出端

C4进位输出端


74LS283系列基本特征:

-通过四位元进行全进位向前查找

-系统实现部分前视经济表现随涟漪而起

-携带电源电压和接地脚,以简化P-C板的布局

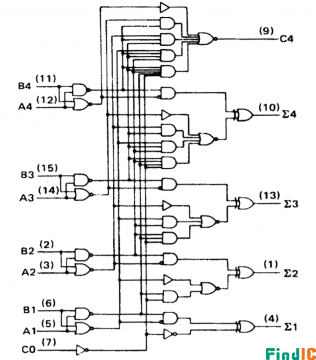

74LS283系列逻辑图及功能真值表:


74LS283真值表74LS283逻辑符号图

H =高电压水平,L =低电压水平,X =不需注意


74LS283系列应用电路图及原理图:

74LS283应用原理图

74LS283原理图

SN74LS283N核心参数:

制造商: Texas Instruments

高电平输出电流: -0.4mA

低电平输出电流: 8 mA

传播延迟时间: 24ns

电源电压-最小: 4.75V

电源电压-最大: 5.25V

Pd-功率耗散: 95 mW

工作电源电压: 5 V

封装: PDIP-16

通道数量: 1 Channel

高度: 4.57 mm

长度: 19.3 mm

宽度: 6.35 mm

位数: 4

单位重量: 1 g
