集成电路符号、引脚、识别
电路一点通
468浏览
0评论
0点赞
2024-07-12

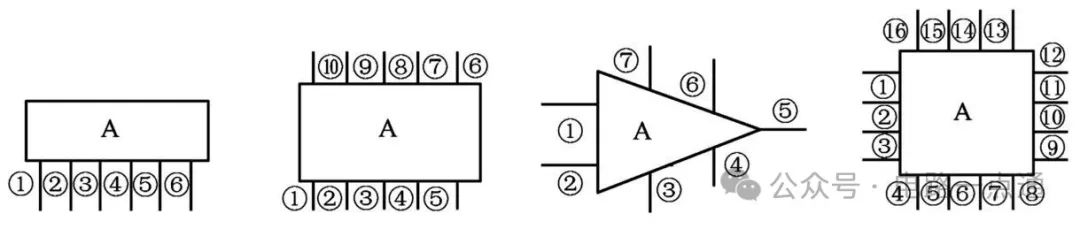

四种集成电路符号
图 12-1 四种集成电路电路符号
主要参数

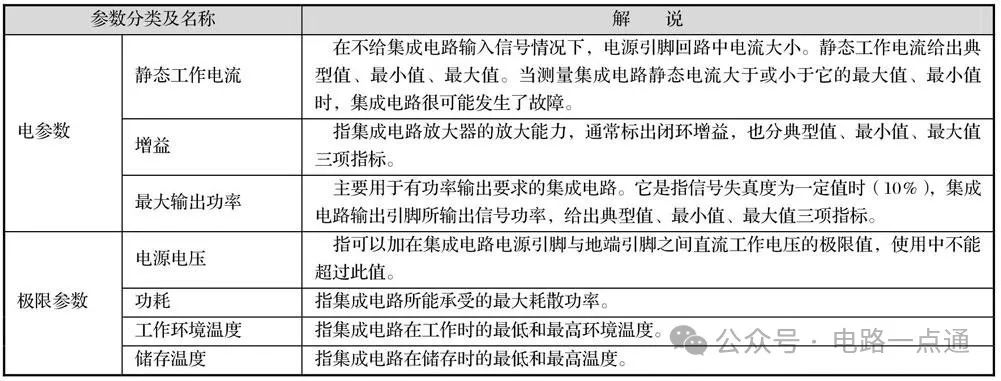

表 12-2 集成电路主要参数解说
集成电路引脚分布规律及识别方法
单列直插集成电路引脚分布规律

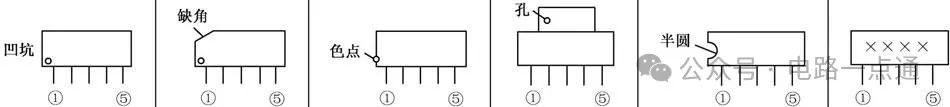

单列直插集成电路引脚分布规律若无任何第一根引脚的标记，将印有型号的一面朝着自己，且将引脚朝下，最左端为第一根引脚，依次为各引脚。单列曲插集成电路引脚分布规律

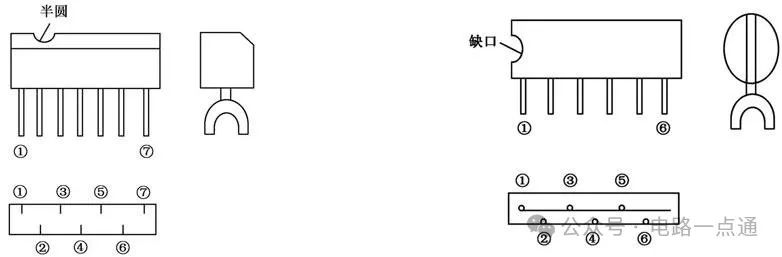

单列曲插集成电路引脚分布规律双列直插集成电路引脚分布规律

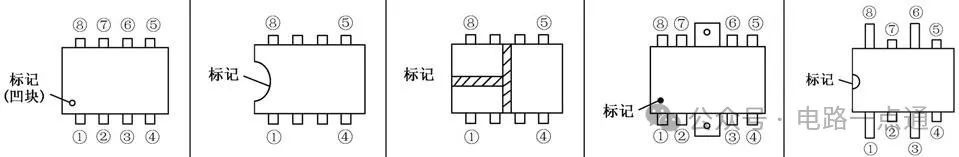

双列直插集成电路引脚分布规律四列和金属封装集成电路引脚分布规律

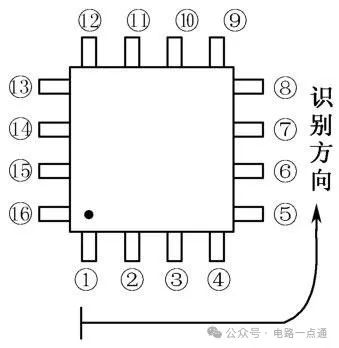

引脚反向分布集成电路引脚分布引脚反向分布的集成电路则是从右向左依次分布，或从左上端第一根引脚为[1]脚，顺时针方向依次分布各引脚，与引脚正向分布的集成电路规律恰好相反。
例如 HA1366W 引脚为正向分布，HA1366WR 引脚为反向分布，型号后多一个大写字母 R 表示这一集成电路的引脚为反向分布，它们的电路结构、性能参数相同，只是引脚分布相反。
故障特征

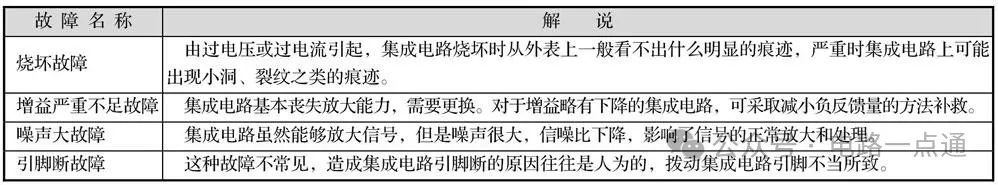

表 12-3 集成电路故障特征
集成电路引脚电路
集成电路的电源引脚、接地引脚、输入引脚和输出引脚是常用引脚。了解集成电路的功能对集成电路识图有用，具有导向性作用。集成电路引脚作用分析方法

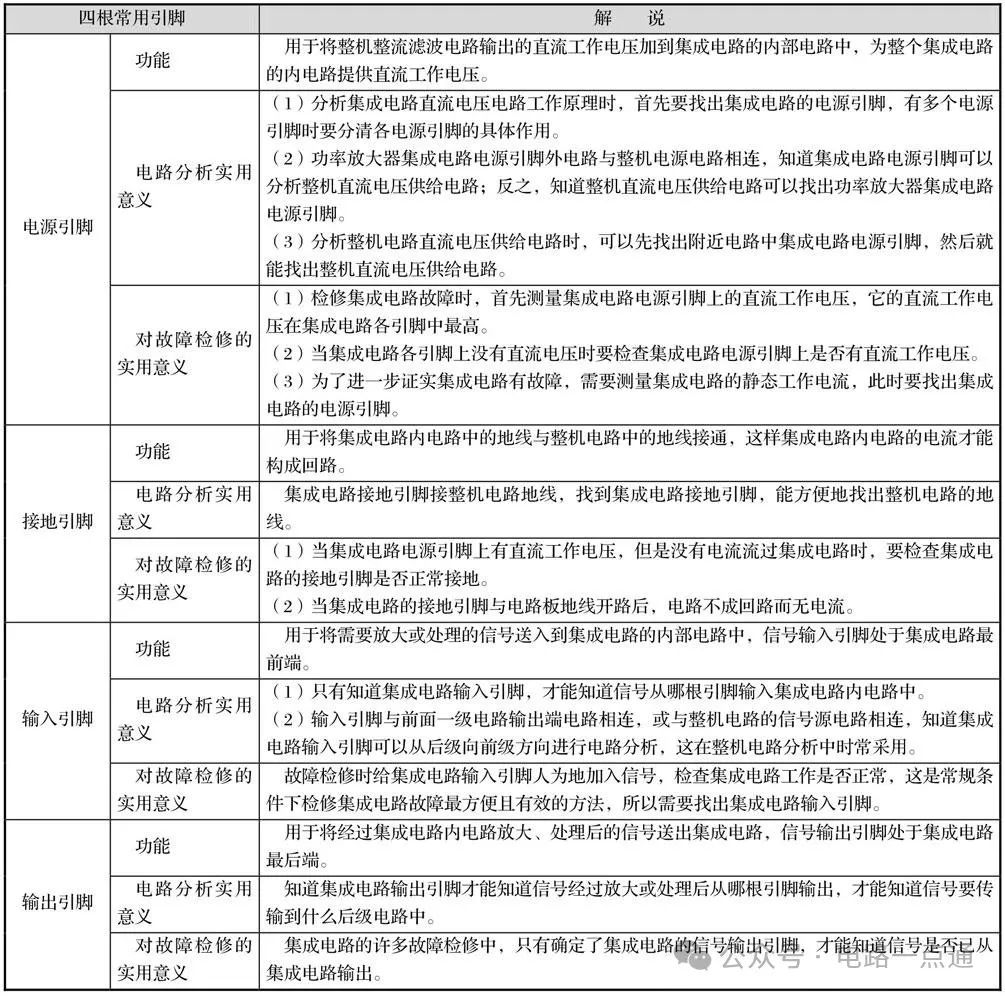

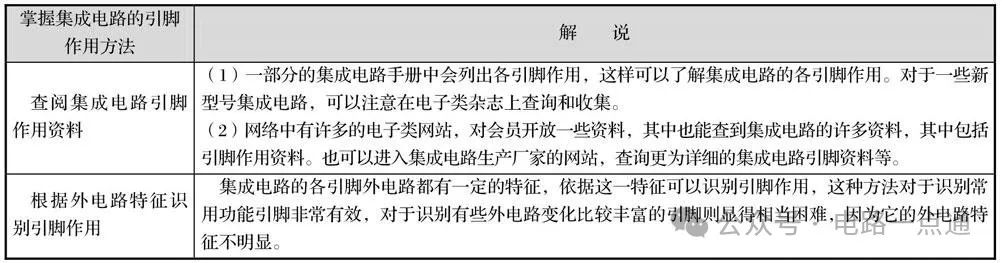

表 12-4 集成电路引脚作用分析方法集成电路四种常用引脚作用

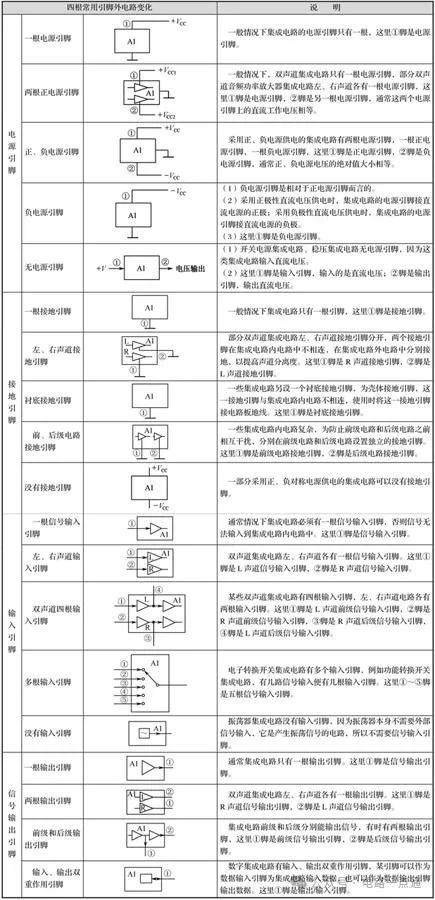

表 12-5 集成电路四种常用引脚作用集成电路常用四根引脚外电路变化情况
表 12-6 集成电路常用四根引脚外电路解说集成电路输入引脚外电路

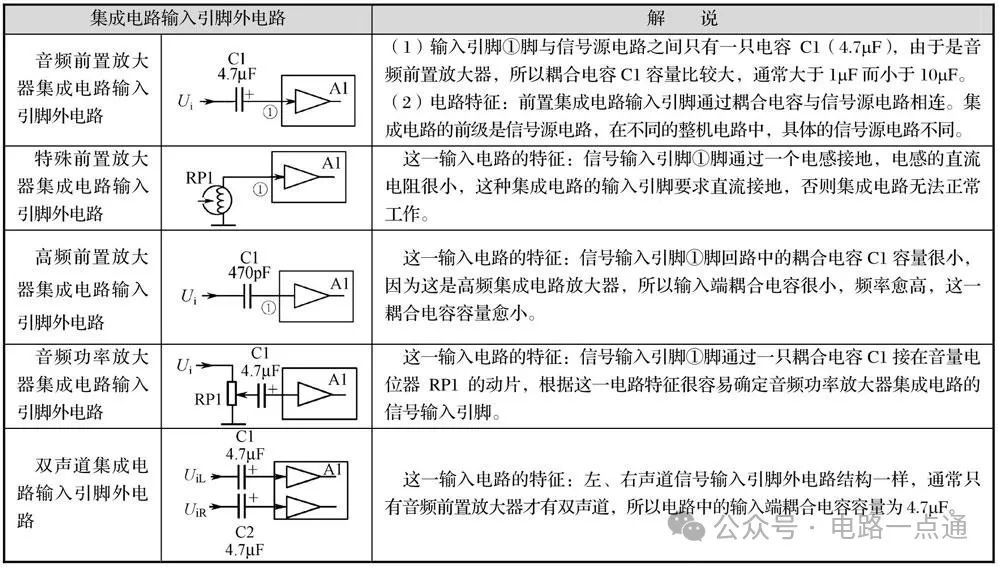

表 12-8 集成电路输入引脚外电路单、双声道前置集成电路输出引脚外电路

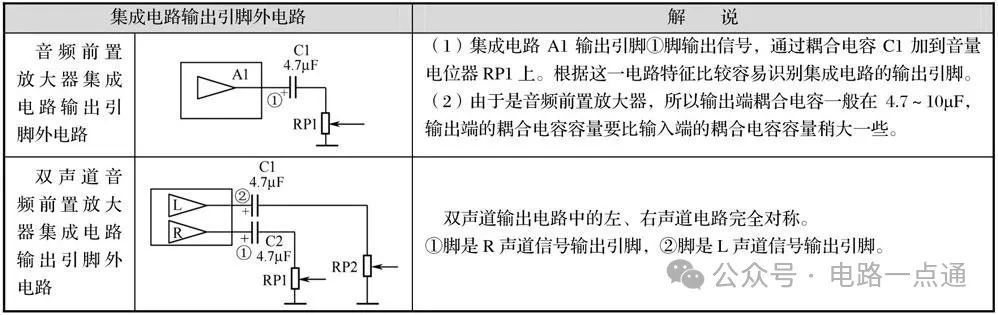

表 12-9 单、双声道前置集成电路输出引脚外电路集成电路供电方式

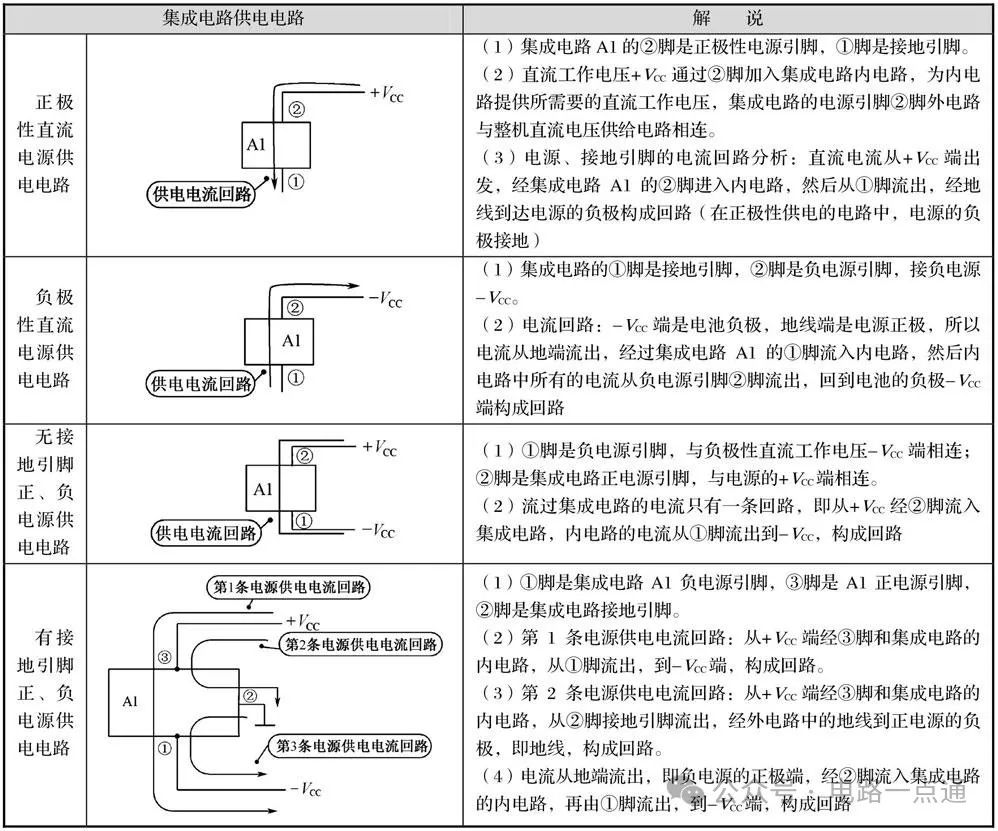

表 12-7 集成电路供电方式
