来个基本项，如果想要了解一个电子硬件项目产品需要什么呢？那肯定需要相关的原理图示意图啥的，单看电路板，往往只能靠猜，因为电路板上不知道元器件的参数，芯片的作用，以及走线的方向。

所以对于电路设计，会有专门的“图”来去让电路板变得可以理解，这也是硬件开发过程中会设计的东西。

首先就是原理图，这个是基本中的基本，没有原理图，就没有后面一系列的硬件动作。

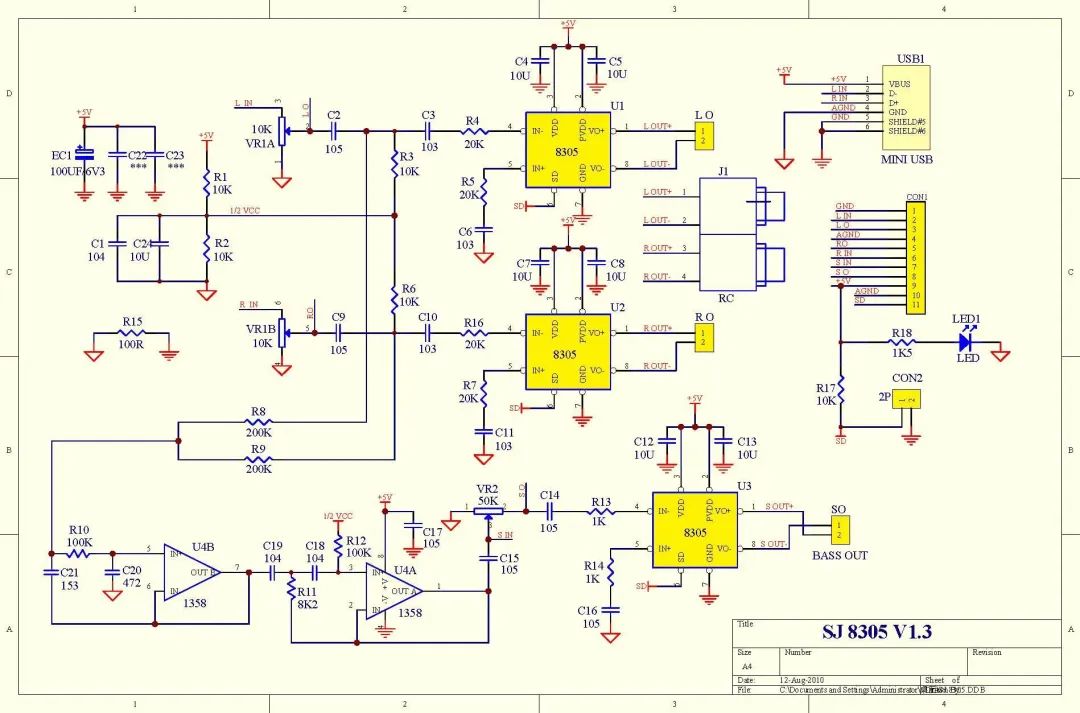

• 原理图




原理图是直接体现电路工作原理的一种图，基本看原理图就能大致了解整个电路系统的工作逻辑，也是反映了电路的工作原理。

在硬件开发的过程中，硬件原理图的设计也是很花时间的，在元器件选型与参数挑选中硬件会花不少的心思，在分析电路的时候，也是从原理图端出发，通过原理图上的各个电子元器件符合以及相互之间的连线连接方式，分析电路实际工作情况，以及可能的电路风险点。

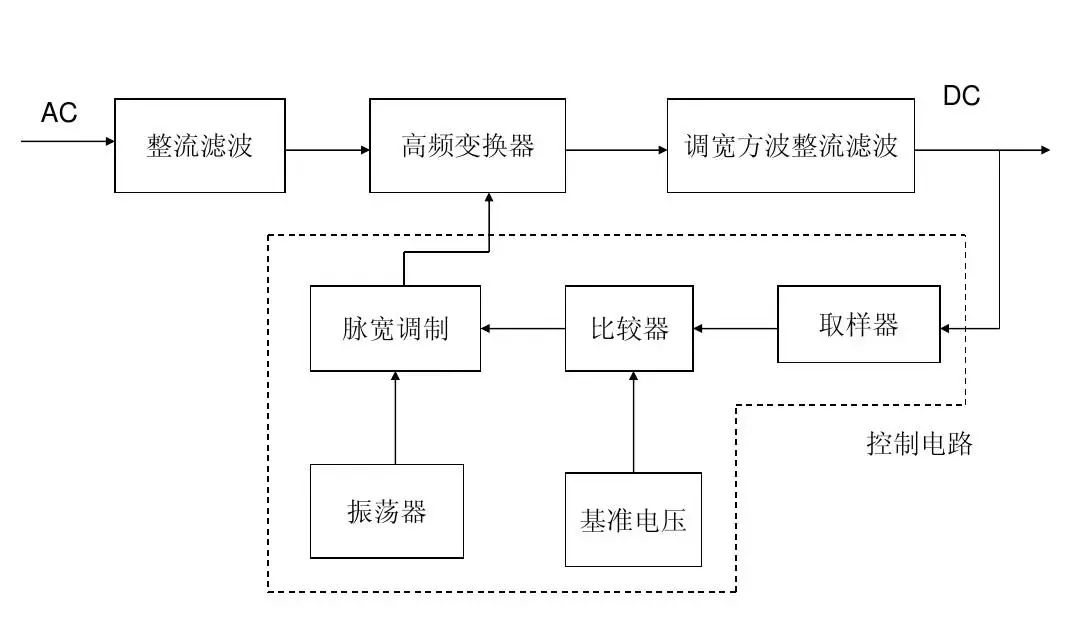

• 方框图




方框图是对于原理图的简略版，它的组成元素也非常简单，就是方框和相应的文字标识与连线，对于像原理图中的具体的元器件细节，全部都给缩略掉了。

主要是为了十分清晰的表述整个电路系统，就算不是电路的设计者，也可以通过方框图来快速了解到整个电路系统的工作逻辑。

所以设计方框图对于自己设计开发的过程中还是很有帮助的，可以清晰的了解电路设计是否可行，哪些地方可以进一步优化，对于整个电路硬件项目都有很大帮助。

不过它对于开发不是强制的，但是还是建议有时间的可以花点精力来画一下自己的电路设计方框图，磨刀不误砍柴工。

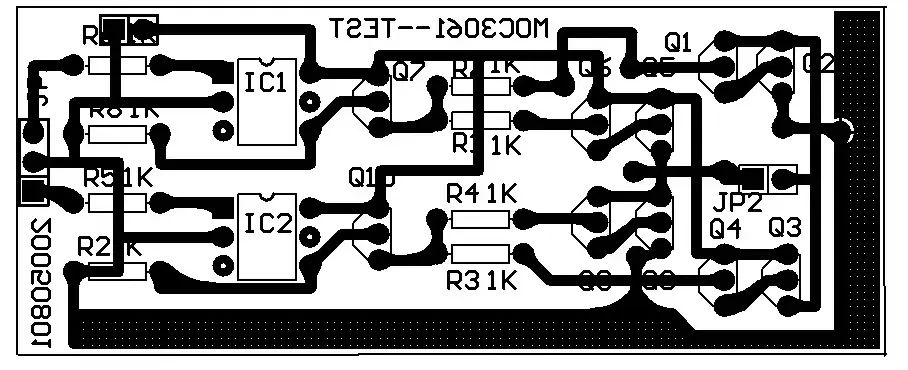

• 印板图




印板图就是印刷电路板图，它和下面要说的装配图可以归为一个大类，都是给实际装配电路来使用的，也就是整个电路板的外在。

印刷电路板可以详细描绘电路板的走线，元件的位置，是与最终实物完全一一对应的。其他不多说了，结合电子设计EDA软件看效果最佳。

• 装配图

装配图大学如果专业是电子类的话，那多半接触过这个玩意，实践课里老师发的每个人一个收音机（零散版），这里面除了包含PCB板，各个元器件，原理图还有就是装配图，最后能完成收音机的制作也是全都靠着这个装配图哦。

依稀记得多年前大学班里根据装配图焊接的时候，整个教室雾蒙蒙一片，都是焊锡烟，现在想想可真是头铁，吸那么久。。。

不过虽然有装配图辅助，但是如果不仔细看，或者手上焊接技术活不够，也是不能成功完成的，最后结果也是这样，成功让焊接完成的收音机收到音频的没有超过三分之一。

Other notes：

既然说到了收音机的装配图，那就文末留言送三套吧，可以分享一下你做过的东西，或是关于电子硬件的趣事，或者就“我想要收音机”就完事了，不作限制，最后文末留言点赞前三名的小伙伴可以分别获得一套。（截止到本周五7月19号21:00）。

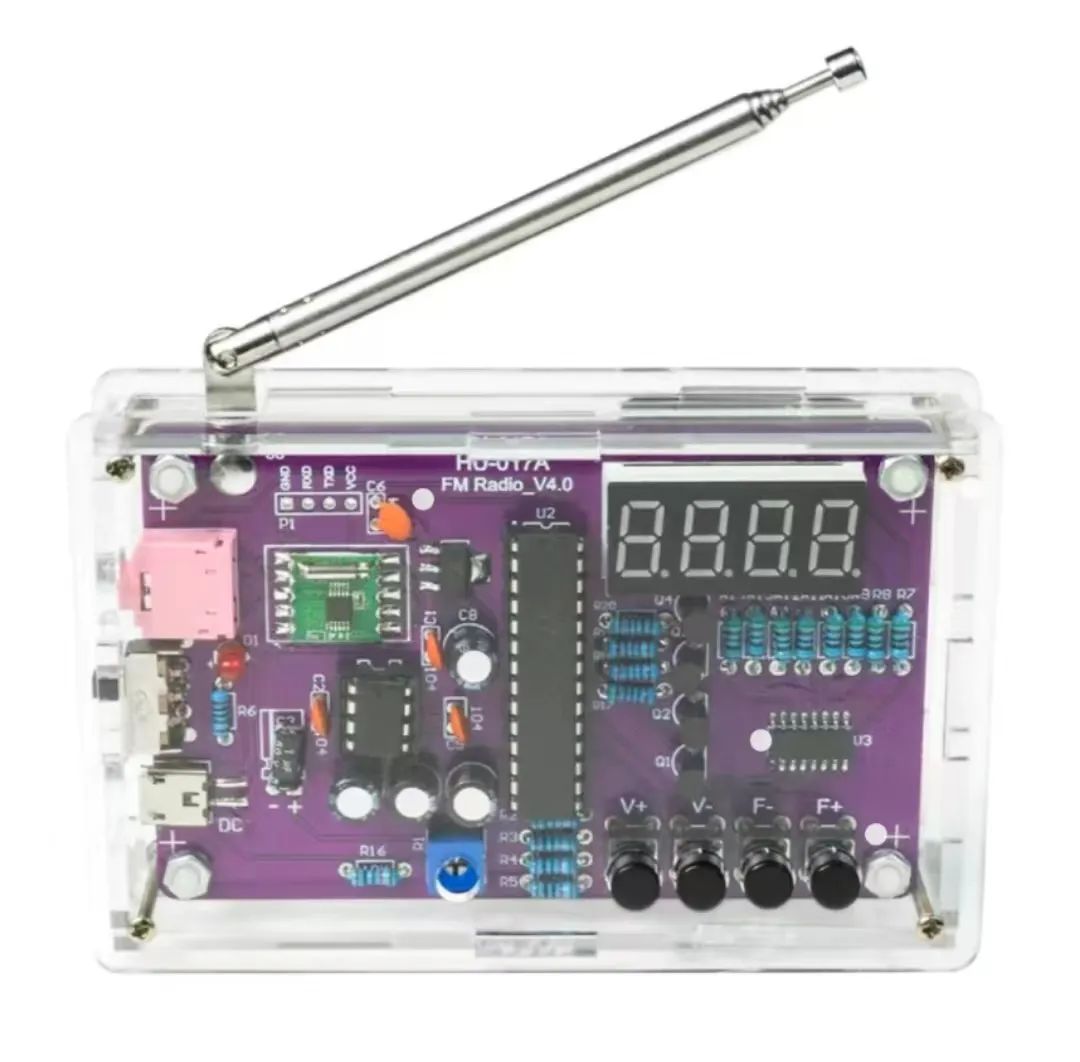

收音机详情：外观还是不错的，如上图，透明外壳面罩，直接看到内部电路板，活脱脱“探索版收音机”，不过都是散件哦，需要自己手动焊接，焊接后就是自己的劳动成果了，响不响就看个人造化了，当个摆件
