大电容滤低频,小电容滤高频
0 2022-08-11

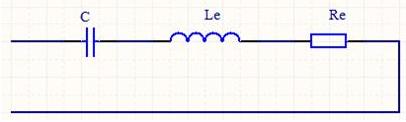

由于实际的电容存在电感效应,通常需要讲一个电容等效为一个电容、一个电感和一个电阻的串联形式,如下图所示:

为什么大电容滤低频小电容滤高频的问题
所以,电容的实际阻抗为:
为什么大电容滤低频小电容滤高频的问题
由上式可得,当
为什么大电容滤低频小电容滤高频的问题

时,电容的实际阻抗值最小,此时的频率成为电容的自谐振频率,记为f0,

当频率大于f0时,实际电容呈现出容性阻抗,

当频率小于f0时,实际电容呈现出感性阻抗。

电源滤波主要利用电容的隔直流、通交流的特性,干扰信号的频率越靠近电容的自谐振频率,干扰信号越容易被电容彻底过滤掉。大容值的电容通常具有较大的等效电感,因而其自谐振频率较小,所以比较适合用于滤除低频干扰噪声;小容值的电容通常等效电感也较小,因此自谐振频率较大,所以适合用于滤除高频干扰噪声。

独石电容、纸介电容、电解电容、低频瓷介(也称为铁电电容)、涤纶电容(一般是容量较大,体积较小),因介质损耗大,不适用于高、中频电路,可用于低频、电源滤波等电路中;云母电容、聚苯乙烯电容、高频瓷介、空气介质电容等(一般是容量较小,相对体积较大),介质损耗小,适合在高频、中频电路中使用。
