单相电机正反转接线图

单相电机分主绕组和副绕组，根据两个绕组的不同又分为几类，万用表简单可以测出来，一般运行绕组的阻值为几欧姆，而起动绕组的阻值为十几欧姆到几十欧姆不等。

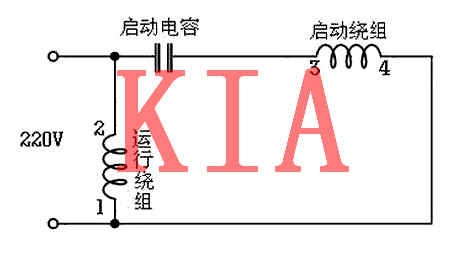

1.只有一个启动电容的电机

一个电容

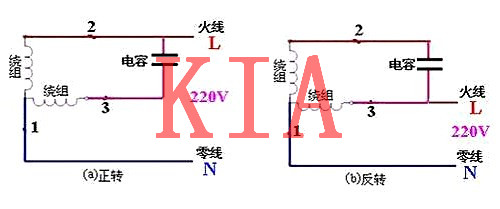

这种正反转非常简单

分别连接电容的两端可以变向

2.两个电容的电机

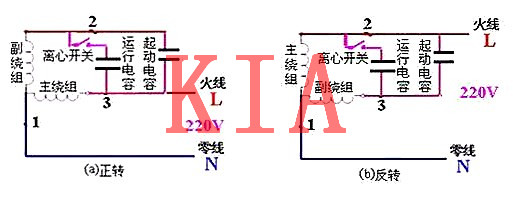

两个电容单相电机的正反转

三相电机的三个绕组相同，如果是低于2KW的小功率电机，也可以加电容变成单相电机。

三根出线端的随意两根接电容的两极，电容的其中一极加另一根出线连单相电，如果变向只需要更换电容的两极接线即可。这种改法只适用于小功率电机，而且改过以后功率稍微降低。

三相电机正反转接线图

1.接倒顺开关

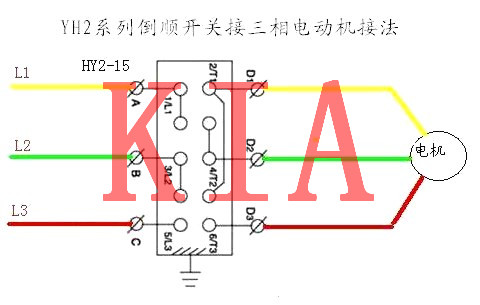

三相电机接倒顺开关

2.两个接触器互锁控制

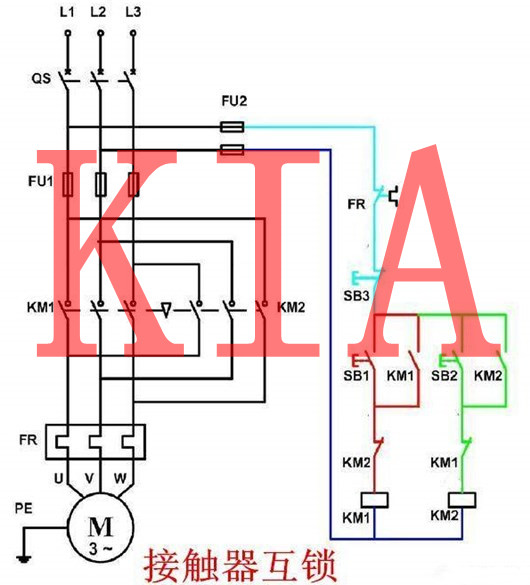

两个接触器互锁

互锁电路非常安全，只能有一个接触器吸合，接触器的线圈是连的彼此的常闭点。实际接线时，还要把按钮开关也接成机械互锁，双重互锁更安全。

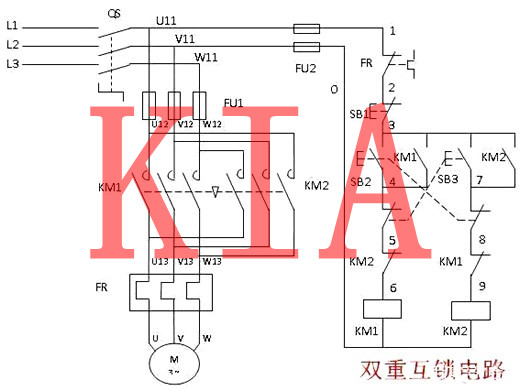

双重互锁电路

3.变频器和PLC也可以控制电机正反转

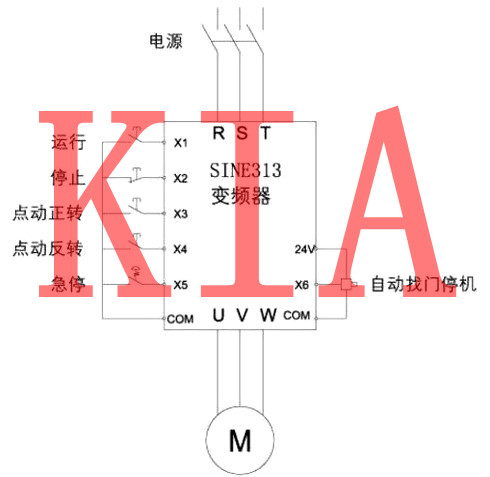

变频器控制电机正反转非常方便

PLC控制电机正反转
