STM32选型攻略:从入门到精通,选型不再是难题!
单片机与嵌入式 2024-05-29

什么是 STM32

STM32,从字面上来理解,ST是意法半导体,MMicroelectronics的缩写,32表示32位,合起来理解,STM32就是指ST公司开发的32位微控制器。在如今的32位控制器当中,STM32可以说是最璀璨的新星,它受宠若娇,大受工程师和市场的青睐,无芯能出其右。 STM32属于一个微控制器,自带了各种常用通信接口,比如USARTI2CSPI等,可接非常多的传感器,可以控制很多的设备。现实生活中,我们接触到的很多电器产品都有STM32的身影,比如智能手环,微型四轴飞行器,平衡车、移动POST机,智能电饭锅,3D打印机等等。

现在无人机非常火热,高端的无人机用STM32做不来,但是小型的四轴飞行器用STM32还是绰绰有余的。

STM32 分类

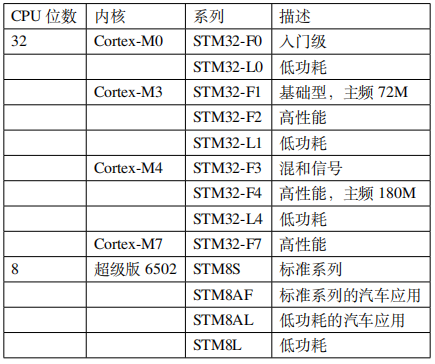

STM32有很多系列,可以满足市场的各种需求,从内核上分有Cortex-M0M3M4M7这几种,每个内核又大概分为主流、高性能和低功耗。具体如下表所示。 单纯从学习的角度出发,可以选择F1F4F1代表了基础型,基于Cortex-M3内核,主频为72MHZF4代表了高性能,基于Cortex-M4内核,主频180M。之于F1F4429系列以上)除了内核不同和主频的提升外,升级的明显特色就是带了LCD控制器和摄像头接口,支持SDRAM,这个区别在项目选型上会被优先考虑。但是从大学教学和用户初学来说,还是首选F1系列,目前在市场上资料最多,产品占有量最多的就是F1系列的STM32

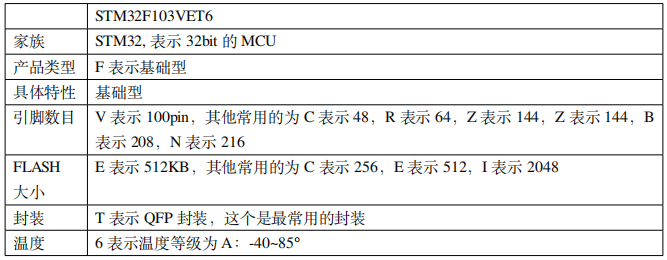

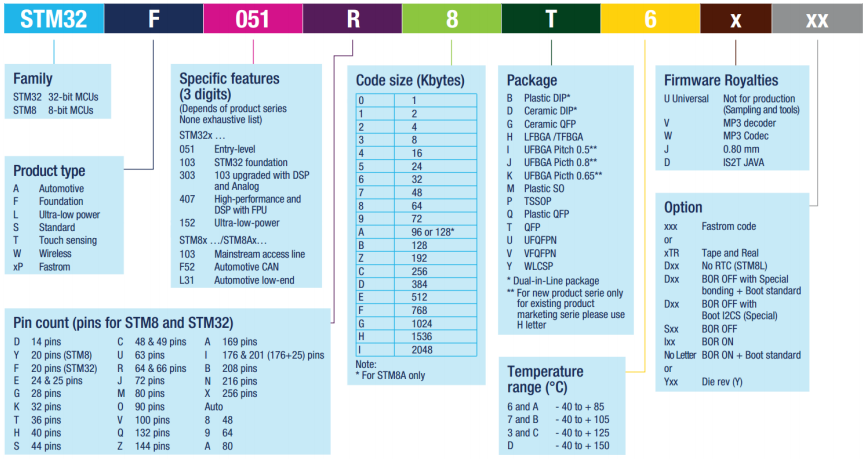

以STM32F103VET6来讲下STM32的命名方法,具体如下表所示。 更详细的命名方法说明,见下图。

选择合适的 MCU

了解了STM32的分类和命名方法之后,就可以根据项目的具体需求先大概选择哪类内核的MCU,普通应用,不需要接大屏幕的一般选择Cortex-M3内核的F1系列,如果要追求高性能,需要大量的数据运算,且需要外接RGB大屏幕的则选择Cortex-M4内核的F429系列。明确了大方向之后,接下来就是细分选型,先确定引脚,引脚多的功能就多,价格也贵,具体得根据实际项目中需要使用到什么功能,够用就好。确定好了引脚数目之后再选择FLASH大小,相同引脚数的MCU会有不同的FLASH大小可供选择,这个也是根据实际需要选择,程序大的就选择大点的FLASH,要是产品一量产,这些省下来的都是钱啊。有些月出货量以KK(百万数量级)为单位的产品,不仅是MCU,连电阻电容能少用就少用,更甚者连PCB的过孔的多少都有讲究。项目中的元器件的选型有很多学问。
