MCS-51单片机内部结构及功能简介
2022-11-30

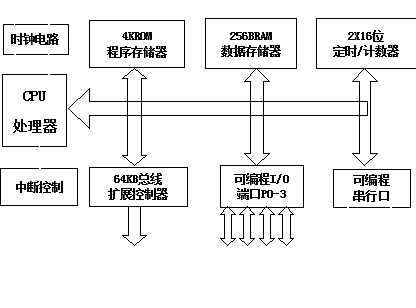

1.结构

(1)中央处理单元(8位)

数据处理、测试位,置位,复位 位操作

(2)只读存储器(4KB或8KB)

永久性存储应用程序,掩模ROM、EPROM、EEPROM

(3)随机存取内存(128B、128B SFR)

在程序运行时存储工作变量和资料

(4)并行输入/输出口(I / O)(32条)

作系统总线、扩展外存、I / O接口芯片

(5)串行输入/输出口(2条)

串行通信、扩展I / O接口芯片

(6)定时/计数器(16位、加1计数)

计满溢出、中断标志置位、向CPU提出中断请求,与CPU之间独立工作

(7)时钟电路

内振、外振。

(8)中断系统

五个中断源、2级优先。



2.结构特点:

MCS-51系列单片机为哈佛结构(而非普林斯顿结构)

1)内ROM:4KB

2)内RAM:128B

3)外ROM:64KB

4)外RAM:64KB

5)I / O线: 32根(4组,每组8根)

6)定时/计数器:2个16位可编程定时/计数器

7)串行口:全双工,2 根

8)寄存器区:工作寄存器区、在内128B RAM中,分4个区

9)中断源:5源中断,2级优先

10)堆栈:最深128B

11)布尔处理机:位处理机,某位单独处理

12)指令系统:五大类,111条
