NTC（Negative Temperature Coefficient），直译过来是负温度系数，消费电子的实际应用中主要是用作NTC电阻居多。NTC电阻被广泛应用于温度补偿、测量等场合，对于高温度系数的NTC电阻，甚至会用在防浪涌场合。NTC电阻主要由金属氧化物（锰、钴、镍、铜等）制成，导电类似硅、锗等半导体材料。

工作原理

当温度低时，金属氧化物的载流子（电子和孔穴）数目少，导电性能差，电阻值较高；

当温度升高后，载流子的数目随温度增多，导电能力逐渐增强，因此阻抗会降低。

由于阻值随着温度升高而降低，负温度系数由此得名。

参数

1. R25

   R25是指， NTC 热敏电阻在基准温度 25 ℃ 时测得的电阻值，也被称为额定零功率电阻，也是NTC电阻的标称值。我们通常用的47K的NTC,51K的NTC，说的就是该NTC电阻的R25电阻值。

2. B值

   B值是指NTC的热敏指数，单位为热力温度开尔文（K），定义为：




   其中，

   RT1为温度 T1 时的零功率电阻值；

   RT2为温度 T2 时的零功率电阻值；

   T1/T2为绝对指定温度。

   NTC热敏电阻的B值，由厂家提供。B值与产品电阻温度系数正相关，即B值越大，其电阻温度系数也就越大。B值一般在2000K－6000K之间，根据不同的应用范围可以选择不同的B值。

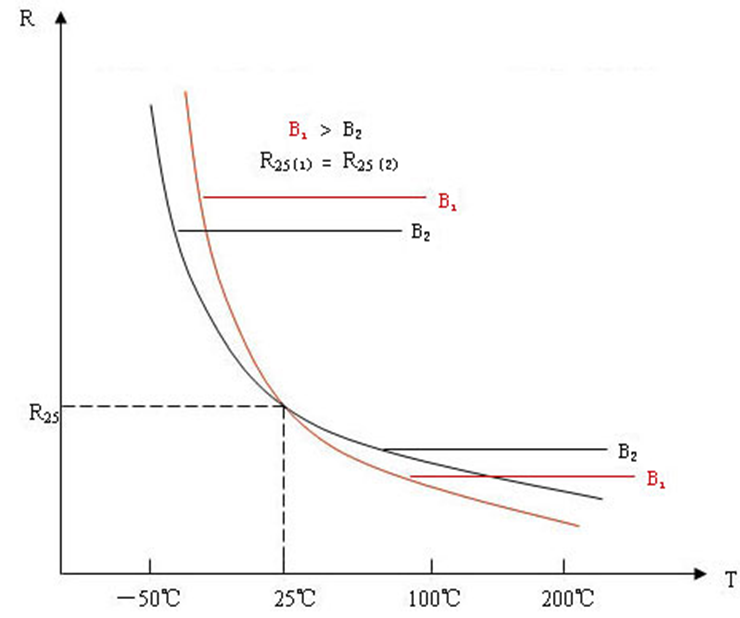

   图1为R25阻值相同，B值不同的NTC的RT曲线。


图1 B值不同的RT曲线

由图可以看出，假定以25度为基点变化，当温度变低到-50度时，B2曲线对应的R值上升要比B1曲线上升的R值慢；当温度变高到100度时，B2曲线对应的R值下降要比B1曲线下降的R值慢；也就是说，B值大则电阻变化率大，，反应越灵敏，响应越快。

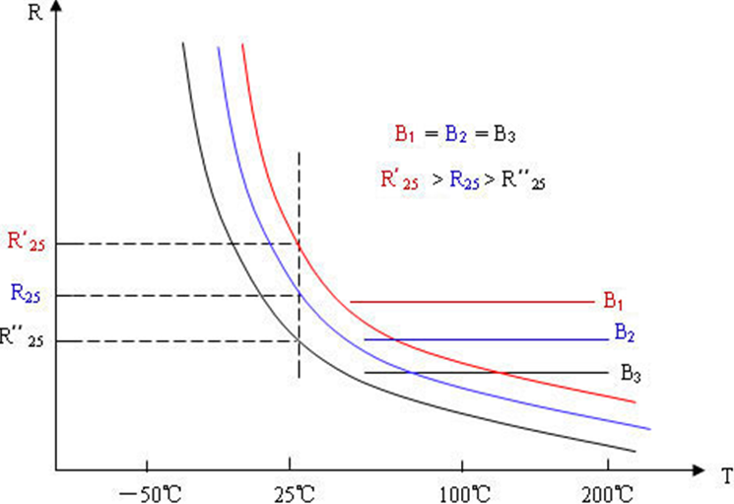

下图为相同B值不同R25值的RT曲线。

图2 B值相同的RT曲线

我们看到，相同B值的变化轨迹是相似的，可以说是平行的。因此B值相同的NTC特性几乎相同，随温度的变化率相同，只是在某一指定温度下的阻值不同，可以根据电路的检测电压域来选取R25的值。

还有一些参考参数，一笔带过。

• 零功率电阻温度系数(αT)

  指定温度下，零功率电阻值的变化与响应温度变化值的比值。

• 耗散系数（δ）

  指定温度下，NTC的耗散功率变化与温度变化值的比值。

• 热时间常数(τ)

  温度突变时，NTC变化温度差为63.2%所需的时间，与耗散系数成反比。

• 额定功率(Pn)

  NTC电阻长期连续工作允许消耗的功率。

应用

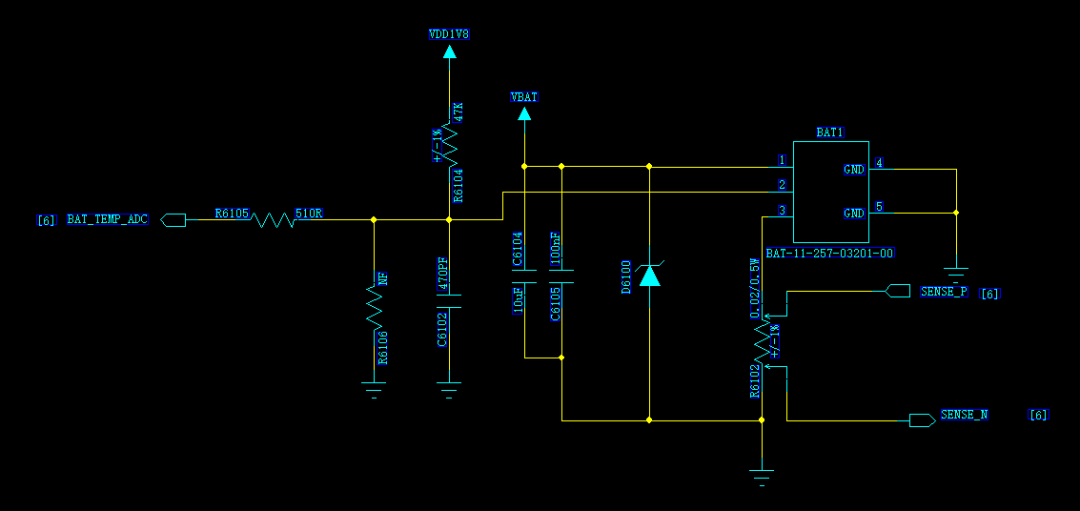

下图为某个产品电池温度检测的NTC应用实例：

图3 电池端NTC电阻的应用

BAT_TEMP_ADC这一路直接接入系统的ADC中，该ADC的检测范围大概为0-1.2V之间。电池内部2脚是有一个NTC电阻。上拉电压1.8V，可以根据电池厂给出NTC电阻的表格，来选取R6104的合适上拉电阻值。选好上拉电阻值后，就可以根据ADC中的电压度数，获取该时刻NTC电阻阻值，从而通过厂商给出的NTC电阻阻值表，找出对应该电阻值下的温度是多少，从而来检测电池温度。

这就是个简单的电压分压公式，初中物理都学会了的，公式写在下边了，大家自己算就可以了。

Vadc=1.8*Rntc/(R6104+Rntc)
