0 1 MCU为什么不集成晶振

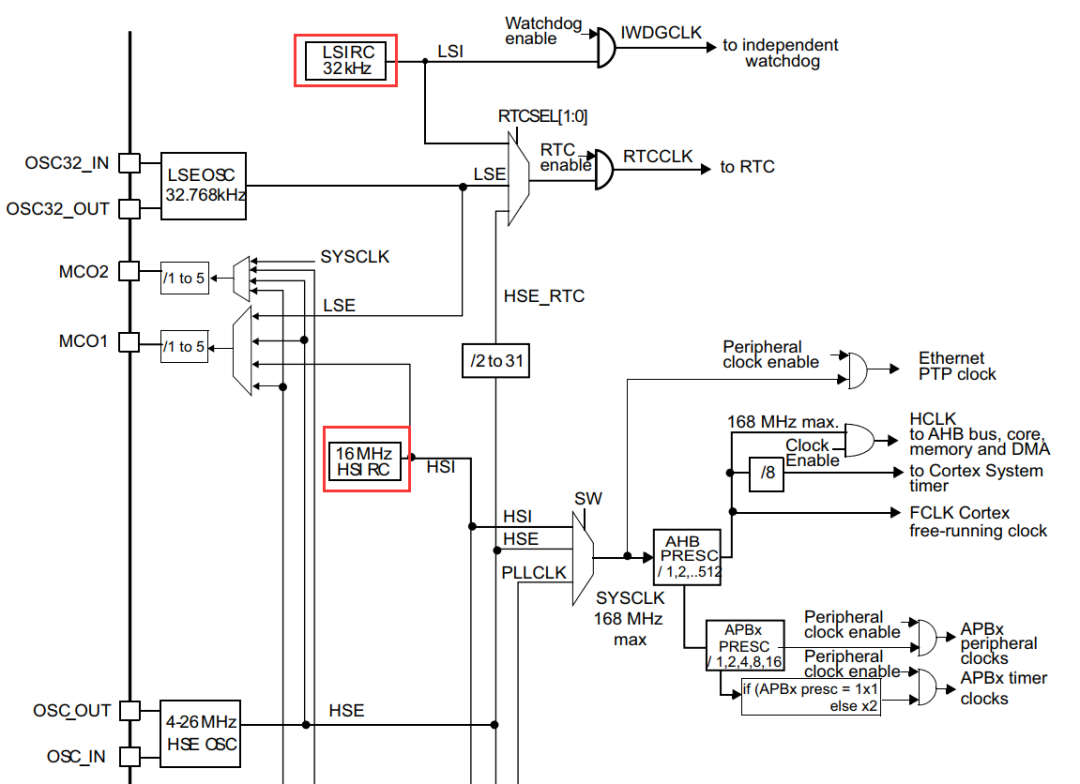

在时钟树中的位置。

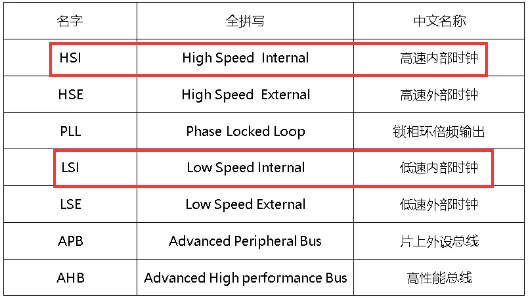

STM32F207内部已经提供了32.768KHz的低速内部时钟，一般用于RTC。还有一个16MHz的高速内部时钟，这个时钟精度较差，但是一些应用场景，使用高速内部时钟驱动芯片是足够的。

所以基于实用性和成本考虑，STM32并不会将晶振集成进入芯片内部。

0 2 外围电路问题

看了上文，大家对于芯片外围电路不集成进入芯片内部的原因，大概了解了。除了上文提到的原因，还有一些其他原因导致外围电路不能集成进入IC内部。下面简单举几个常见的例子说明一下。

2.1、滤波电容

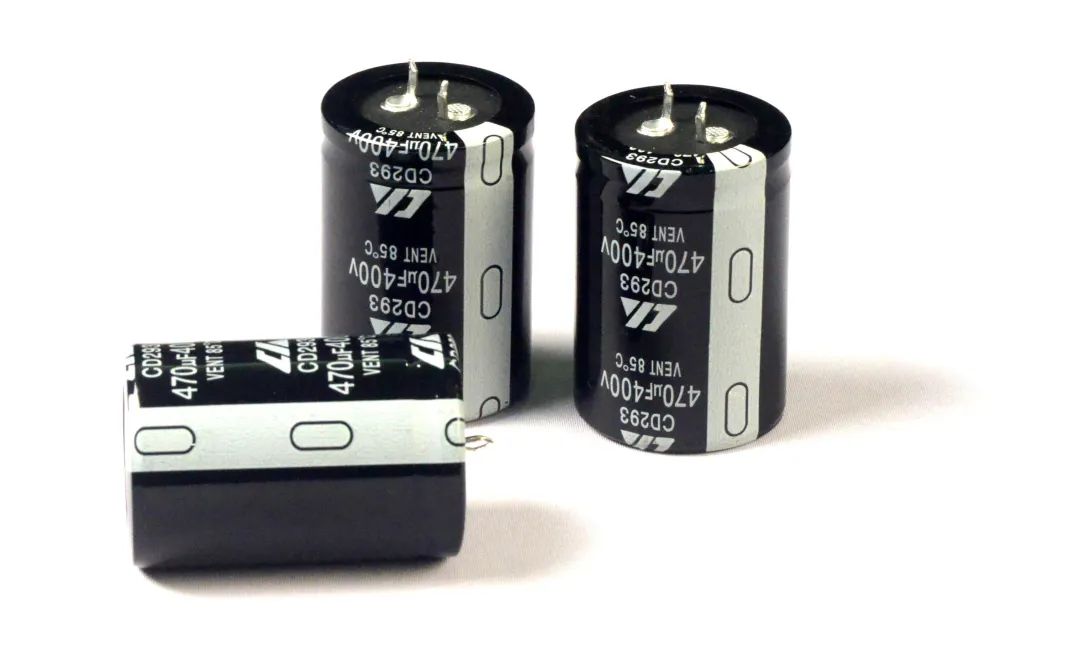

滤波电容的大小从几百nF~2000uF不等。由于一般电源为中高压（不是1.xV），所以如果在芯片内部实现，大致有MV_MOSCAP/MOM/ MIM3种。一般来说，2fF/um2是一个正常的值，也就是说，要实现100nF的电容，我得付出50mm2的面积代价。面积的增加，必将导致成本上升，是不划算的。大部分的应用是很在乎成本的，而不在乎PCB板子大一点，接几个下图的接插件的电容。

2.2、变压器

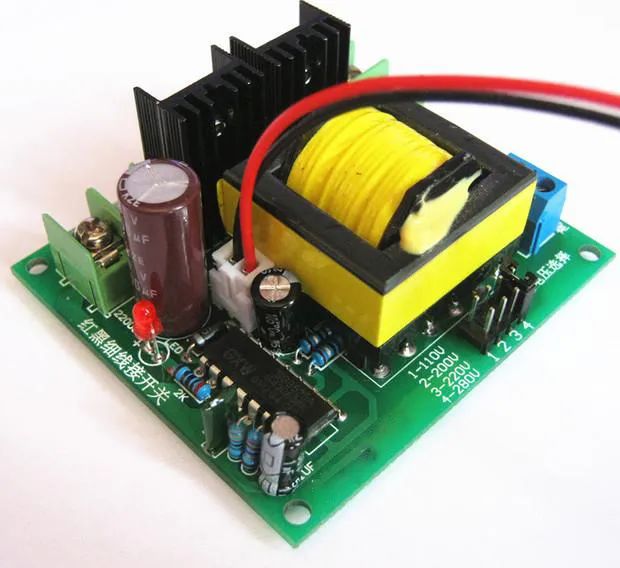

压器一般只在隔离层和电源领域使用，但目前的集成电路工艺如果要集成磁芯，难度极高。没必要集成，目前技术是不支持集成进入IC内部的，集成进入也会影响到其他部件的工作。

2.3、电感

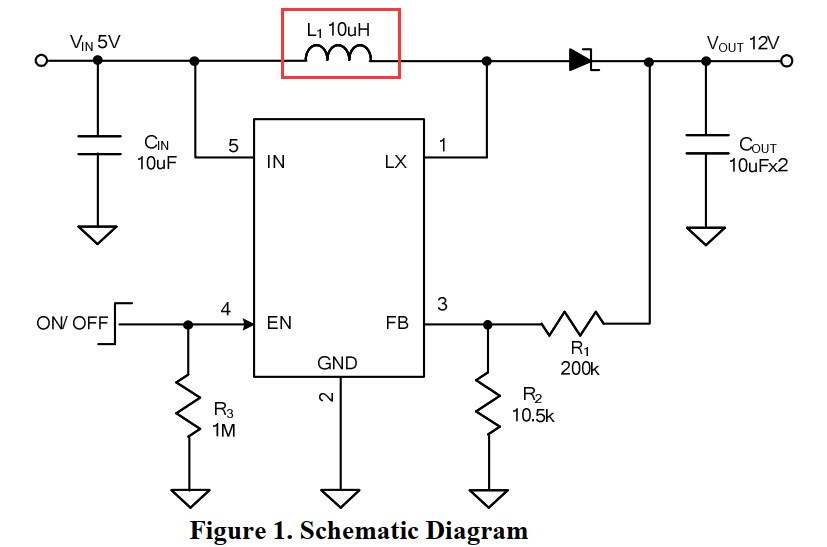

电感的主要应用场景是电源里面的续流需求，经过它的电流动辄几安培，芯片内部要走安培级的电流得付出1mm粗的代价，且这个1mm还得精密的围成线圈，工艺实现有一定难度，并且成本上升太过恐怖。不要说MCU这样的主控芯片，大家数据的DCDC芯片，都需要将电感外置。以SY7152ABC型号DCDC芯片为例，电路图如下

2.4、TVS管

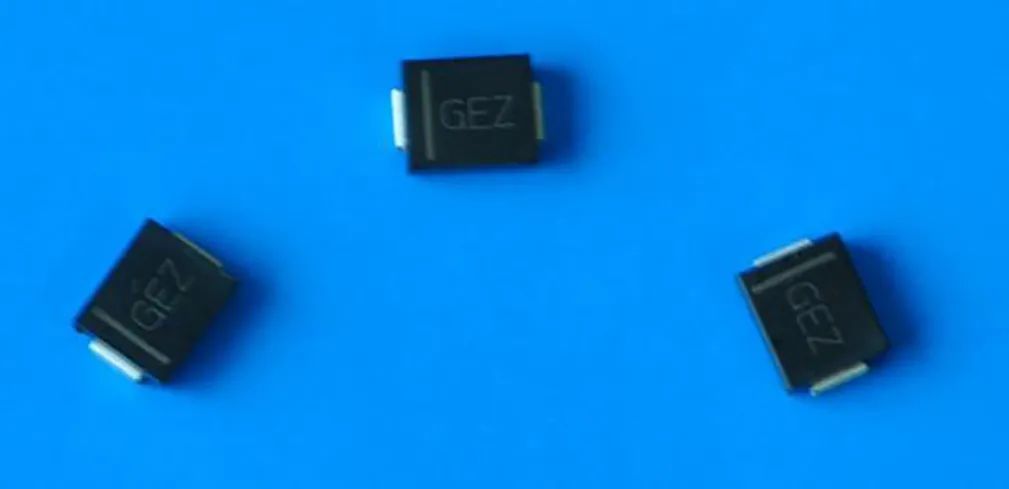

TVS管，又称瞬态二极管，主要是解决打ESD的时候芯片击穿的问题，TVS管电量不大，但胜在电压极高，随随便便就几kV了。就像电感一样，TVS管也是不会集成进入IC内部的。

2.5、磁珠

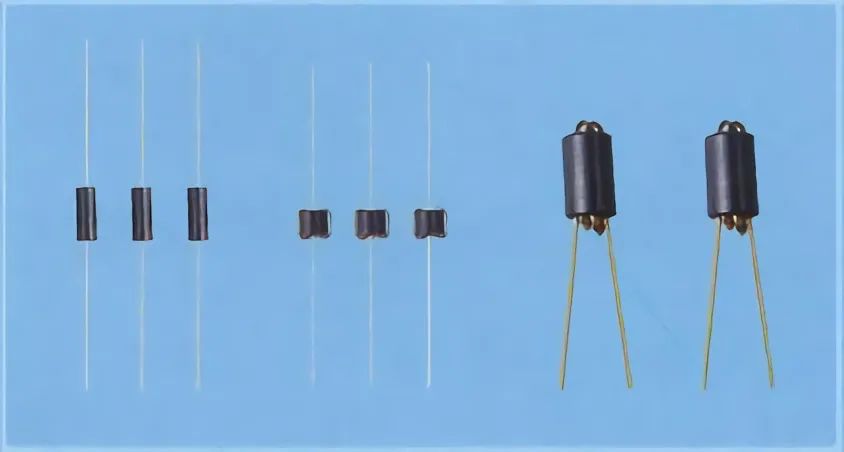

磁珠，可以理解成一个很小的电感。这类东西玩的少，我觉得凡是和磁性材料有关的，目前主流的硅基工艺都很难集成进去。
