深入探讨两种常见的比例放大电路设计方案,实现精确信号放大功能
电路一点通
516浏览
0评论
0点赞
2023-09-25
运算放大器,它有两个输入引脚和一个输出引脚。其中两个输入引脚,一个是正相输入,一个是负相输入。正是因为运算放大器有正相输入和负相输入之分,所以工程师在用运算放大器开发比例放大电路,就有正相比例放大电路和负相比例放大电路两种类型了。什么是正相呢?又什么是负相呢?就比例放大电路而言,正相的意思,就是运算放大器输出的电压与输入的电压是成正比例的;同理,负相的意思,就是运算放大器输出的电压与输入的电压也是成正比例关系的,只是多了一个负号。举例说明

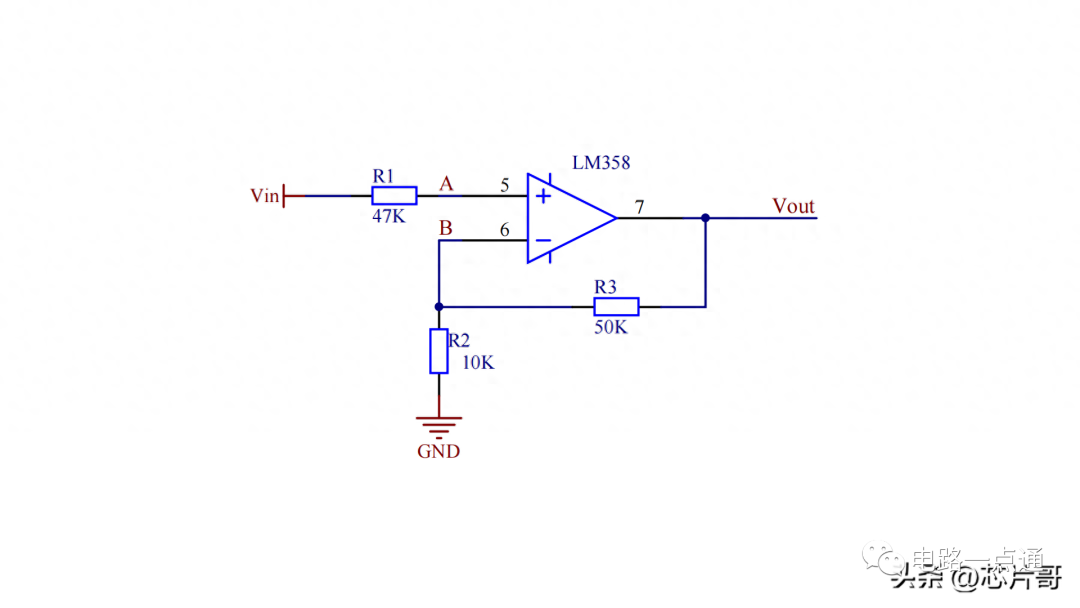

正相比例放大电路这个比例放大电路,为什么叫做正相比例放大电路呢?正不正相,我们先不用管它。我们只知道,运算放大器的一个基本电路特性是虚短和虚断。根据虚断的特性,运算放大器的两个输入引脚,流过的电流是0。也就是流过电阻R1的电流也是0,同样流过电阻R3的电流也是等于流过电阻R2的电流。所以有Vin = VA。又根据虚短的特性,运算放大器两个输入引脚的电压是相同的,因此VA = VB。又因为Vin = VA,所以就有Vin = VB。写到这里,小伙伴们都能理解吧,应该都没问题吧。对于输出电压Vout,它与R2电阻和R3电阻构成了一个回路。根据电路的欧姆定律,流过电阻R2和电阻R3的电流是等于
I = Vout / (R2 + R3)
这是一方面;另外一方面,对于电阻R2而言,流过它的电流也等于它两端的电压除以它的阻值,也就是
I = VB / R2
VB是什么电压?它既是电阻R2两端的电压,也是运算放大器负相输入引脚的电压,这个电压在数值上,它是等于运算放大器正相输入引脚的电压所以流过电阻R2的电流,可以表示为
I = VB / R2 = VA / R2 = Vin / R2
我们把这些表示电流的式子,放在一起,就可以计算出来
Vin / R2 = Vout / (R2 + R3)
通过这个式子,可以发现运算放大器输出的电压Vout与输入的电压Vin之间的关系
Vout = Vin * (R2 + R3) / R2
显然,电阻R2加上电阻R3的阻值,是要大于电阻R2阻值的,也就是(R2 + R3) / R2的值是要大于1的。从这个层面讲,Vout是要大于Vin,运算放大器输出的电压是超过了输入的电压,所以这个电路就实现了放大的功能。而且,这个放大的倍数就是(R2 + R3) / R2,只与这两个电阻的阻值有关系。不知道有没有发现,经过芯片哥电路的计算,输出的Vout与输入的电压Vin,它俩都是同相的。输入的电压,如果是正电压,输出的电压也是正电压;输入的电压,如果是负电压,输出的电压也是负电压。这就是正相比例放大电路的原理。

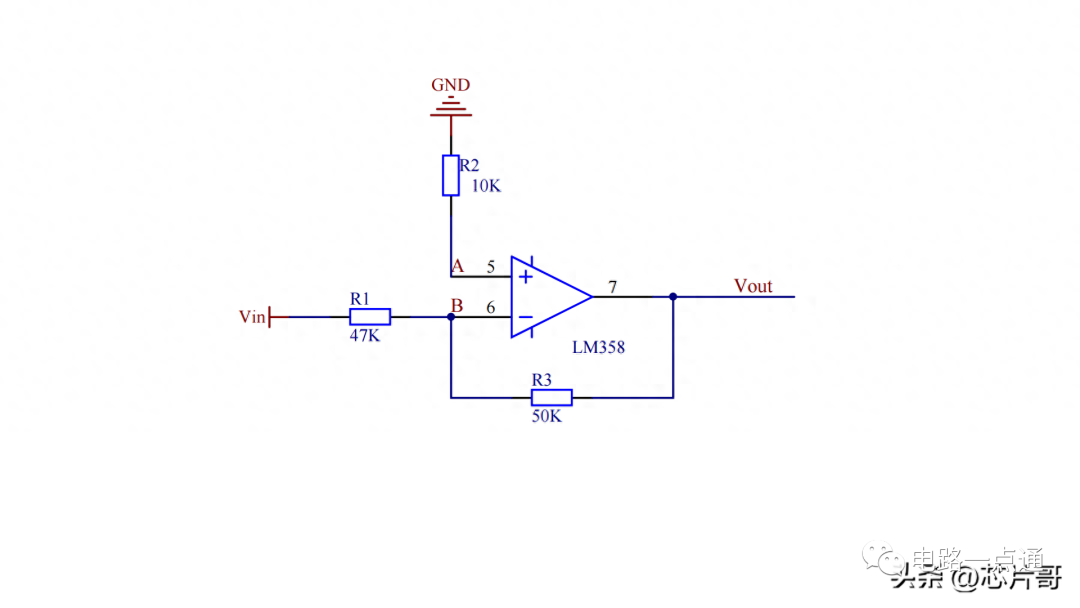

负相比例放大电路按照运算放大器的原理,同样的计算过程,可以计算出这个比例放大电路,它的输出电压Vout与输入电压Vin之间的关系式
Vout = -Vin * R3 / R1
这个等式就出现了一个“负号”,于是我们就把它称之为负相比例放大电路,输出的电压与输入的电压,有一个反相的关系。这就是运算放大器的两种比例放大电路方案,一个是正相比例放大,一个是负相比例放大。
