多路切换是电气系统中最常见的方法。它为用户提供了从多个地方打开和关闭任何电器的舒适感。多路切换最常见的用途是照明系统，并放置在建筑物最常见的区域，如走廊、接待区、厨房、客厅等。多路开关电路可以通过使用简单的电线轻松制作，但这里我们使用IC CD4042。该 IC 可以通过提供时钟脉冲在四个输出上锁存，因此我们将在四个不同位置使用四个不同按钮控制交流灯。
所需材料

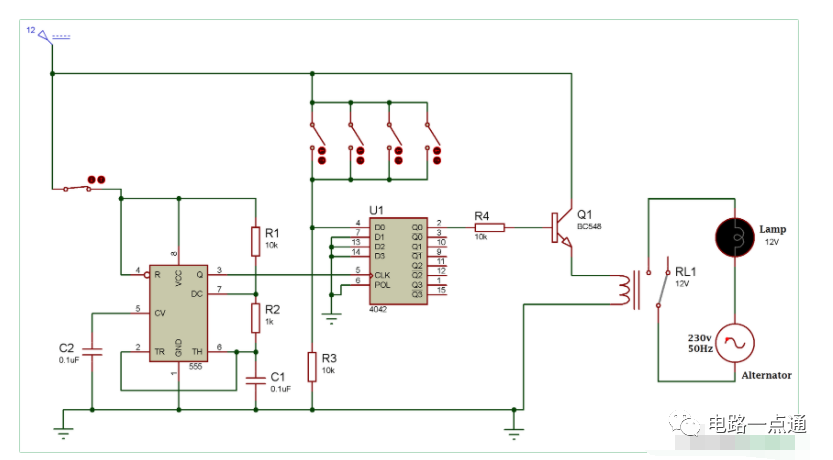

CD4042 集成电路NE555定时器芯片灯泡或节能灯电阻器 （1k-2; 10k-2）电容器 （0.1uf-2）12v继电器驱动模块开关 - 412V 电源多路开关电路图
CD4042 四通道触发器 IC
CD4042内部有四个触发器，每个触发器由一个共同的时钟闪光灯组成。它有四个数据输入，每个数据输入有两个输出。IC的电源电压高达18v （最大值），直流输入电流高达±10mA。IC的工作温度为-55°C至125°C。数据输入端的可用信息根据时钟和极性输入传输到输出Q和Q'。

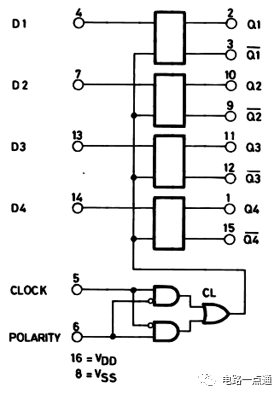

IC的逻辑图和真值表如下：
| 时钟 | 极性 | Q |
| 0 | 0 | 引脚 D 处的输入（0 或 1） |
| 高脉冲 | 0 | 门闩 |
| 1 | 1 | 引脚 D 处的输入（0 或 1） |
| 低脉冲 | 1 | 门闩 |
您可以通过以下波形了解使用极性的概念：

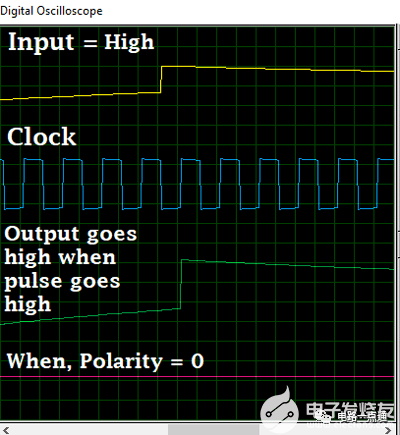

如果极性设置为低或零，通过给输入高电平，当时钟脉冲上升时，输出波形将上升。

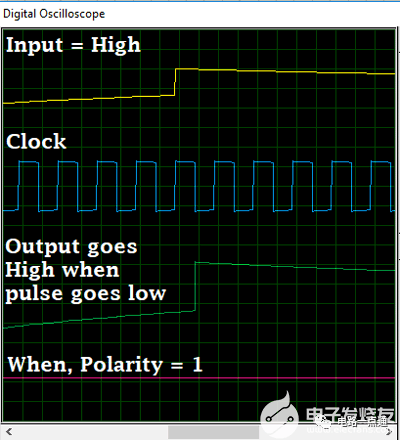

如果极性设置为高电平或1，则通过给输入提供高电平，当时钟脉冲下降时，输出波形将上升。

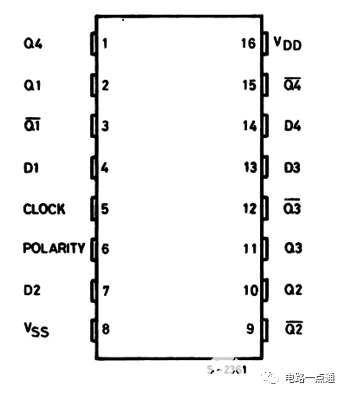

CD4042 四通道触发器 IC 引脚图
CD4042 四通道触发器 IC 的引脚配置
| 引脚编号 | 引脚名称 | 描述 |
| 1 | 第 4 季度 | D4的输出 |
| 2 | 第一季度 | D1的输出 |
| 3 | 问1' | D4的反相输出 |
| 4 | D1 | 触发器1的数据输入 |
| 5 | 时钟 | IC的时钟输入 |
| 6 | 极性 | 设置为更改输出的上升时间 |
| 7 | D2 | 触发器2的数据输入 |
| 8 | VSS | 接地引脚 |
| 9 | 问2' | D2的反相输出 |
| 10 | 第 2 季度 | D2的输出 |
| 11 | 第三季度 | D3的输出 |
| 12 | 第 3 季度' | D3的反相输出 |
| 13 | D3 | 触发器3的数据输入 |
| 14 | D4 | 触发器4的数据输入 |
| 15 | 第 4 季度' | D4的反相输出 |
| 16 | Vdd | 正电源引脚 |
多路开关的工作原理
执行多路切换的方法有很多种。在此电路中，我们使用CD4042四通道触发器IC。我们使用非稳定模式下的NE555定时器IC为CD4042 IC的时钟输入端子供电。CD4042 IC内部的人字拖工作原理如下表所示：
| D | C | Q | Q' |
| 0 | 脉冲 | 0 | 1 |
| 1 | 脉冲 | 1 | 0 |
有四个数据引脚（D0，D1，D2，D3），四个输出引脚（Q0，Q1，Q2，Q3）和四个反相输出引脚（Q0'，Q1'，Q2'，Q3'）。从这些中，我们使用数据引脚D0及其输出引脚Q0和Q0'，简单地说，我们只使用IC的一个触发器。
每当四个开关中的任何一个向数据引脚D0提供逻辑时，它都会在Q0上给出输出高电平，在Q0'上给出低电平输出。然后将继电器模块连接到 Q0 输出引脚 2。当继电器触发时，灯泡或灯打开并保持ON状态，直到松开开关。您可以打开灯，为什么按下四个开关中的任何一个，这些开关实际上设置在不同的位置。通过松开按下的用于打开灯泡的相同开关，灯将关闭。
无需在电路中使用按钮，您可以使用Push On和OFF按钮在特定状态下锁存输出。
