愉快地我又出现了。。最近因为项目要求，需要重新自己画一块板子，所以重新弄了一遍Altium Designer，顺便也复习了一波，总结了一下AD的常用操作的快捷键和一些比较常用的方法。闲话少说。     有时候，画图的时候如果想要发厂，有时地线很多，这是可以通过敷铜层来帮你连接所有地，不过要注意一下死铜隔离的影响。然后加点过孔，让顶层和底层的低连接在一起即可。     在PCB页面，按下“N”键，弹出"Hide Connections"--->"Net"，然后在元器件的“GND”上单击一下，此时地线已被隐藏。这个也可以隐藏一些 ctrl shift 滚轮切换层的快捷键不改变任何东西只是层切换便于观察。

第一:选中需要移动的元件，按下F11键，在层“layer”中选择需要的层即可元件
第二:选中需要改变层的元件，直接按L快速切换层(快速换层）


快捷键L 走线也一样如果没有选中任何元件则弹出View configurations（线和元件的层切换）


如需在走线时添加过孔，直接按“2”键（快速过孔操作）


部分快速布局技巧:在PCB窗口的工具-->器件布局-->选择需要的布局  L R可以选着一个矩形框内让元件对齐 L L差不多


Ctrl Shift H:以最外面两个元件进行水平方向的等间距分布

Ctrl Shift V:以最外面两个元件进行垂直方向的等间距分布
Ctrl Shift L→R:左、右对齐
Ctrl Shift T→B:上、下对齐

Tools→Footprint Manager
找回原点:
在PCB环境下使用Ctrl End
在Sch环境下使用Ctrl Home

Design→Layer & Coler(快捷键：L键)在这里可以设置单、双面板等操作，最好关掉禁止布线层和机械层。如果想恢复显 示所有层，单击左下角LS按钮All Layer即可。


Compile Mask 打开封装管理器:Tools→Footprint Manager

适合显示: 1) 适合整图:V→D 2) 适合区域:V→A
布总线：  1) Place→Multiple Trans 2) S键→Component Selection 3) 线间距增加用逗号 ，  4) 减小用句号
选中某一网络：Ctrl 单击
一次复制，连续多次粘贴：Ctrl R
快速定位到指定的元件处：  J→C→在弹出的对话框内输入该元件的编号
复位错误标记：Tools→Reset Error Markers违反设计规则
如果想要改变大部分的同样的电阻的封装可在查找相似对象内更改。

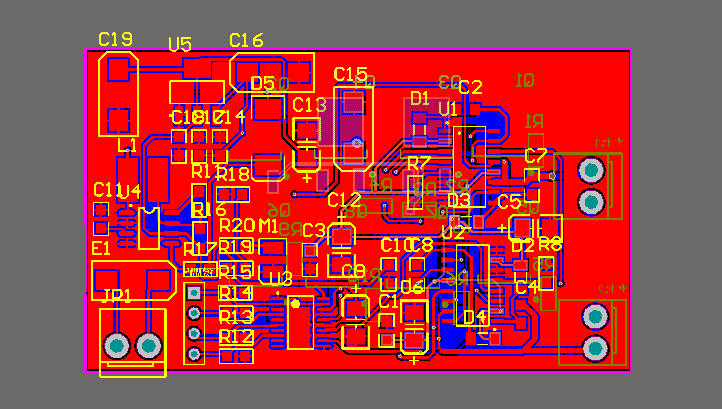

上一张渣渣图 复位错误标记： Tools → Reset Error Markers 违反设计规则，
