放大器驱动SAR ADC电路的设计难点
放大器参数解析与LTspice仿真 2022-09-27
   本篇将详细讨论驱动RC的用途与设计方法,同时提供便捷化设计工具,并结合LTspice进行仿真。

    1 SAR ADC模型与驱动原理

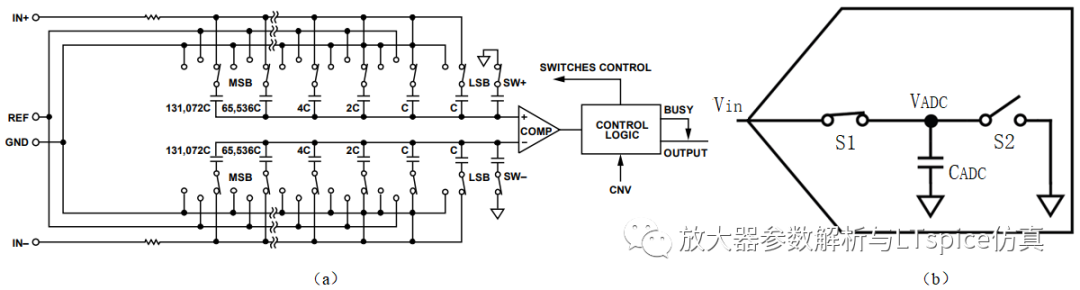

    SAR型ADC输入端电路如图4.26(a),在采集阶段SAR型ADC的开关SW+,SW-连接到地(GND),独立电容开关矩阵连接到输入端,捕捉INx+与INx-输入端模拟信号。采集完成进入转换阶段时,开关SW+、SW-断开,独立电容开关矩阵连接到地输入,INx+与INx-输入间差分电压施加到比较器输入端,导致比较器不平衡,按照二级制加权电压变化实现数字转化。

图4.26SAR型ADC输入电路及模型

    简化的SAR型ADC模型如图4.26(b),当开关S1闭合S2断开,输入信号Vin向电容CADC充电,电容电压VADC到达输入信号Vin电压时采样结束,进入转换阶段。

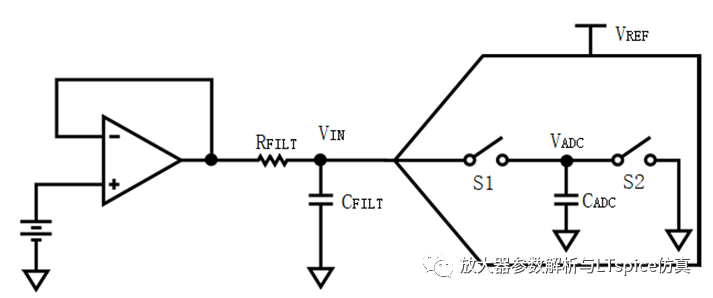

图4.27SAR型ADC驱动电路

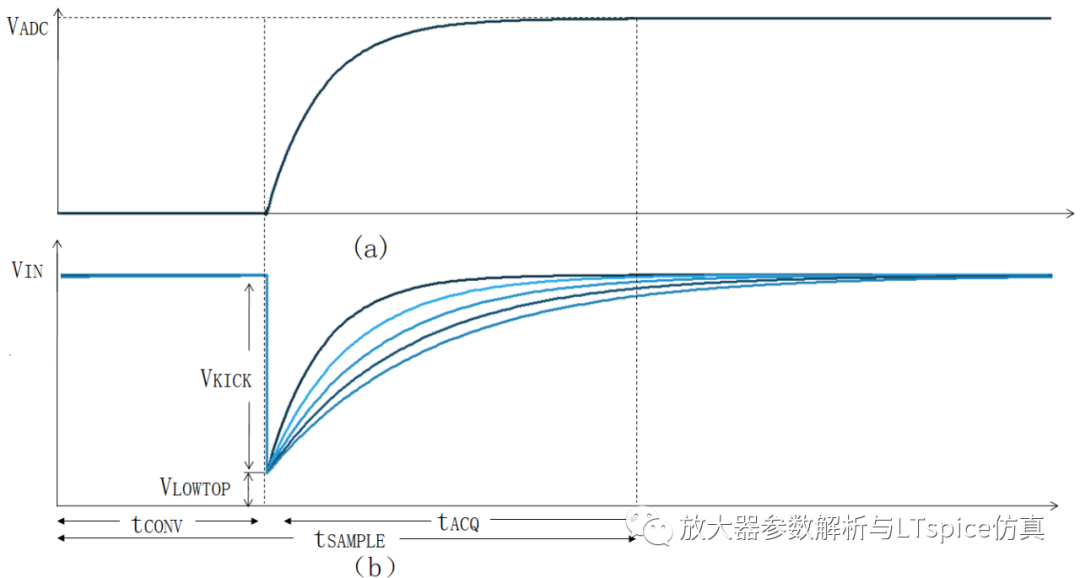

    VADC波形如图4.28(a)。因此需要驱动电路使电容CADC尽快充电,驱动电路需要使用放大器和输出RC组成,如图4.27。在S1闭合时,CADC没有电荷,VIN电压瞬间向下反冲,如图4.28(b)。在放大器与CFILT共同向CADC提供电荷,VADC电压逐步上升到与输入电压VIN相同时,输入采集阶段完成。

图4.28采集阶段Vin与VADC电压

    采集时间tACQ由RFILT、CFILT、CADC决定,完成充电的建立时间t为式4-17。

    CADC电压值VACD由电容CFILT、CADC,以及加载两个电容上的电荷量QFILT、QADC,为式4-18。

    由于初始采集时,QADC,QFILT为VIN与CFILT的乘积,反冲电压最低点值为式4-19。

    而反冲电压为式4-20。

    由RC网络所产生的时间常数τ0.63为式4-21。

    其中,VREF为基准源参考电压值,n为ADC位数。

    根据工程经验,从VADC出现反冲恢复到距离VIN电压小于0.5倍LSB电压时,定义为采集时间tACQ,该指标可以在ADC数据数据手册中找到。所选择的RC参数在ADC驱动过程中,需要满足采集时间、时间常数、建立时间的关系为式4-22。

    根据式4-22确认RC参数值,但上述推论没有考虑如下问题:

    1)ADC采样的带宽为式4-23。

    所以RC参数的选择往往要在带宽和采集时间之间多次迭代计算。

    2)真实放大器的参数中,开环输出阻抗的影响不可忽略,RFILT需要结合输出阻抗。

    3)由于ADC内部采样电容的非线性,当RFILT值变大会导致ADC采样失真,该失真不能通过降低采样率改善。

    因此,高效的设计SAR型ADC驱动的方法仍然是使用辅助工具和LTspice仿真软件。

    2 SRA ADC驱动辅助工具使用

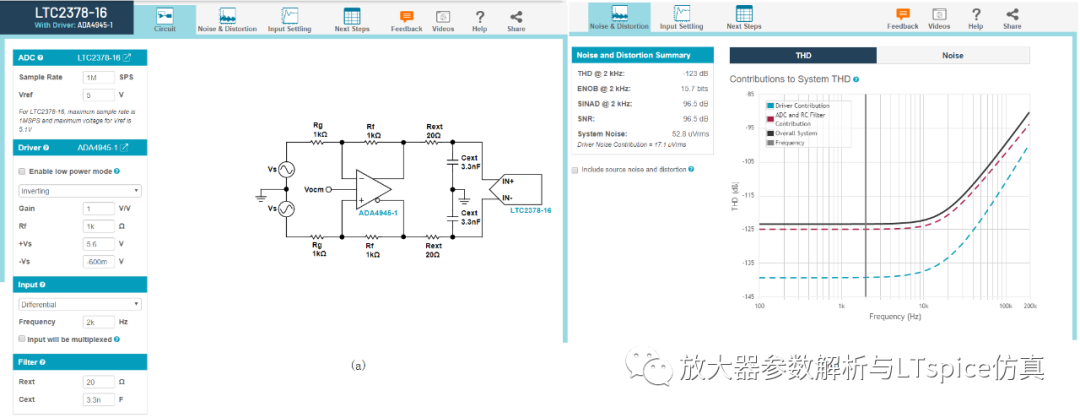

    在ADI 官网精密信号链设计工具界面,选择“ADC Driver”进入ADC驱动工具窗口。如图4.29(a),“ADC”项中选择ADC的型号,输入采样率值和基准源电压值。在“Driver”项中,选择放大器型号和电路结构,输入增益值、反馈电阻值、工作电压值。在“input”项选择输入信号类型与输入频率值。在“Fliter”项,输入RC参数值。在“Circuit”窗口查看电路结构图。进入“Niose&Distortion”窗口,工具提供电路的THD等信息 ,如图4.29(b)。

图4.29SAR型ADC驱动电路配置

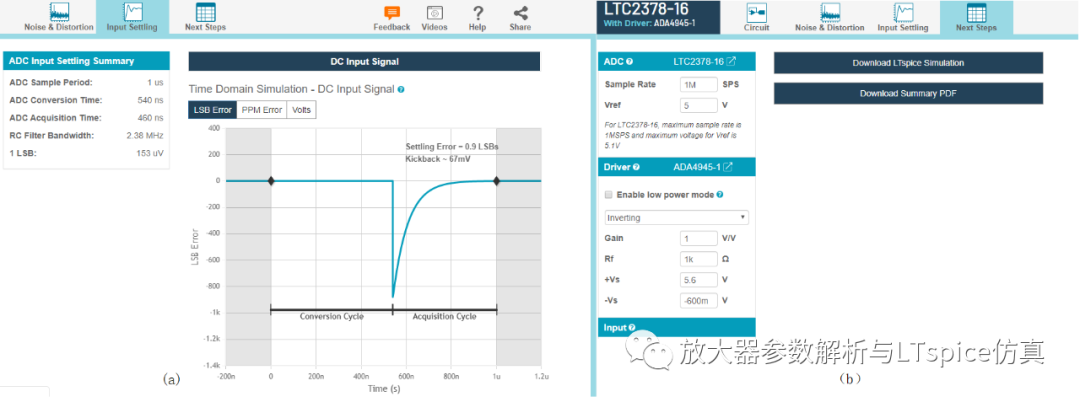

    进入“Input Setting”窗口,工具提供计算电路的反冲电压值,ADC采集时间、RC电路带宽参数,如图4.30(a)。当RC参数配置不良时,在“Niose&Distortion”窗口与“Input Setting”窗口会提供警告。工具还能够生成LTspice电路,在“Next Step”窗口下载,如图4.30(b)。

图4.30 SAR型ADC驱动电路性能

    3 LTspice仿真SAR型ADC驱动

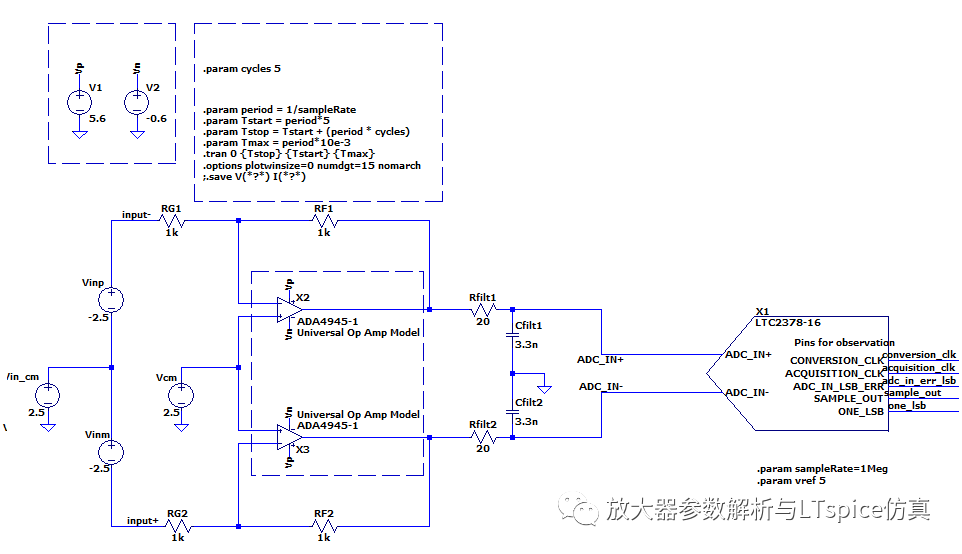

    如图4.29中ADC 使用LTC2378-16,输出速率为1MSPS,基准源电压为5V。放大器使用ADA4945-1,增益配置为1,电源轨电压为-0.6V与5.6V,RFILT为20Ω,CFILT为3.3nf。得到反冲电压为67mV,RC建立时间应该小于采集时间tACQ460ns。由图4.30(d)下载仿真的电路如图4.31。

图4.31 LTC2378-16驱动电路

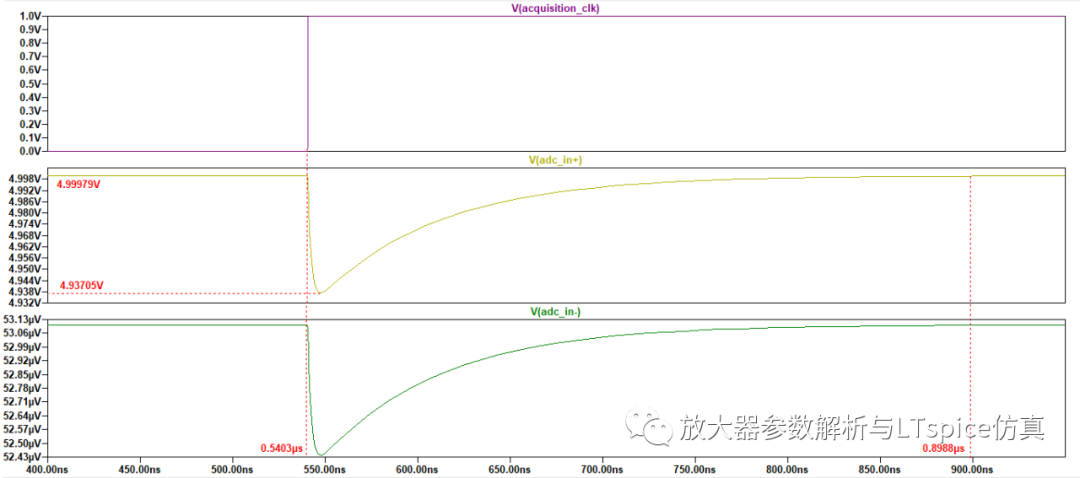

    瞬态分析结果如图4.32,电压从4.99979最低跌落到4.93705V,反冲电压为62.74mV,RC建立时间为358.5ns小于采集时间tACQ460ns,与预期设计近似。所以读者可以使用在线工具高效SAR ADC驱动放大器选型,以及根据具体放大器型号设计RC参数进行验证。

图4.32 LTC2378-16驱动电路仿真结果

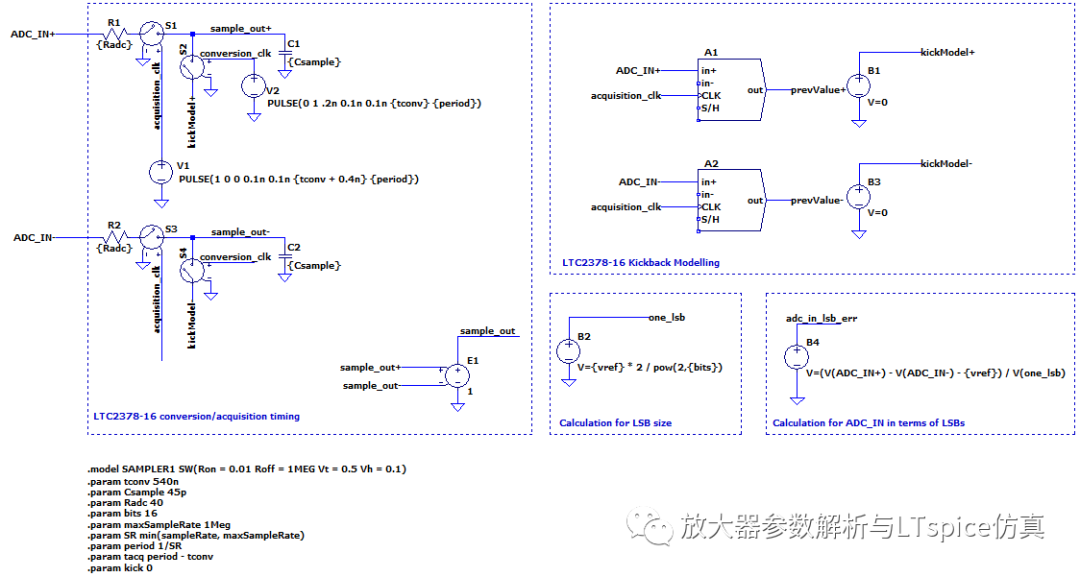

    如图4.31在电路中,双击进入LTC2378-16进入内部电路,如图4.33。由S1、S3控制信号经过电阻R1、R2,向电容C1、C2充电。其中R1、R2、C1、C2可由规格书确认。

图4.33 LTC2378-16 Spice模型电路

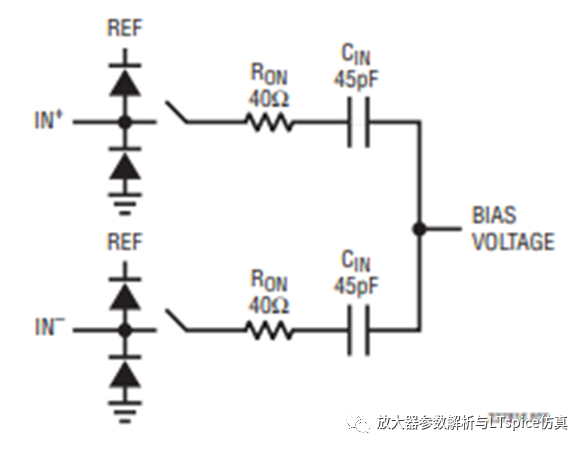

    如图4.34中 LT2378输入电阻为40Ω,输入电容为45pF。根据ADC时序操作,设计开关控制的时钟,实现SAR型ADC的模型。

图4.33 LTC2378-16 输入模型

    综上,SAR ADC驱动放大器的选型与RC电路设计工作是具有极高挑战的,不乏一些经验丰富老司机也会在此栽跟头,所以笔者介绍设计原理,更多的推荐是借助辅助工具设计,以及LTspice进行仿真。此外,之前的文章都是以实际器件模型仿真电路性能,通过篇文章抛砖引玉,希望读者能对LTspice建模有初步的认识,这也是LTspice的重要应用方向。
