在高速的AD转换中，FPGA以其高速的处理能力，并行的运行结构，丰富的IO资源，往往承担者不可替代的作用。

下面给出一个实际的设计方案。

AD芯片的时钟为25M，FPGA内部系统时钟频率为100M，FPGA内部处理AD数据的处理模块需要8个时钟周期才能处理完一个数据。

根据上述给出的条件，我们可以知道。按正常思路设计方案，肯定会造成AD数据的丢失，为什么会丢失数据，试想一下，FPGA处理一个数据需要8个时钟周期，才能采集下一个数据，这样算下来AD需要的时钟是12.5M，而给定的AD时钟是25M，所以肯定会漏掉数据。

根据分析，可以采用乒乓操作通过缓存降低数据采样率。

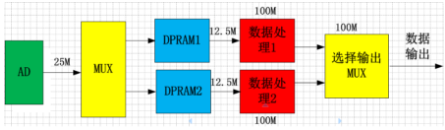

乒乓操作如下图：

具体乒乓操作为什么能够降低数据速率，这里将不做详细介绍。

以上方案可以满足上述处理AD数据的需求。

紧接着继续增加需求条件，要求数据处理需要连续，不能打乱顺序，前面数据的处理会影响后续数据处理。这样乒乓操作将不适合，具体原因，读者可以自己想一下（乒乓操作会以数据块打乱数据顺序）。

根据上述条件，设计方案需要修改。可以外加存储器，FPGA片上存储器资源有限。

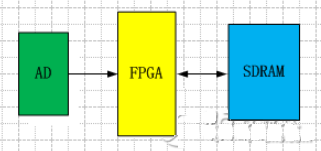

添加SDRAM提高存储速度和存储量。

继续添加需求，如果AD数据连续不断，那么势必是造成SDRAM溢出。那么上述设计方案也不可采取了。

最后根据条件，数据需要连续处理，后面数据的处理要根据前面数据的处理状态决定，而且数据连续不断。

为了满足时序要求，并且不能遗漏数据，重新对方案进行设计。

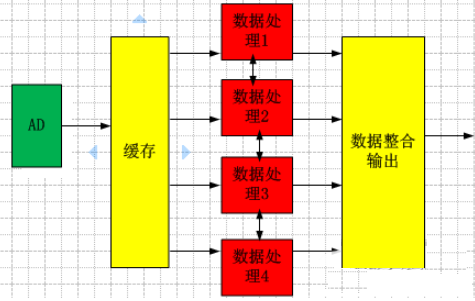

将数据处理模块分成几个小的处理模块。不仅降低数据处理速率，同时个处理模块之间相互联系，后续数据处理能够知道前面数据处理的状态。最终将处理后的数据顺序输出即可。
