微处理器,它是咋么组成的呢?
eeskill 2021-10-20

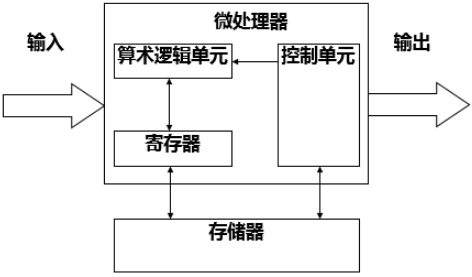

微处理器说白一点就是"脑子",那么这个脑子它是咋么组成的呢?通常有3大部分

控制单元

算术逻辑单元

寄存器

那么ARM有哪些特点呢?

支持Thumb/ARM双指令集

采用3级流水线/5级流水线

采用哈弗结构,有指令cache和数据cache

寻址方式灵活简单、执行效率高

支持大端小端格式

支持byte\halfword\word三种数据类型

7种模式

采用片上AMBA

采用存储器映射I/O的方式

具备协处理器接口

3.0v以下工作电压

体积小、低成本、高性能

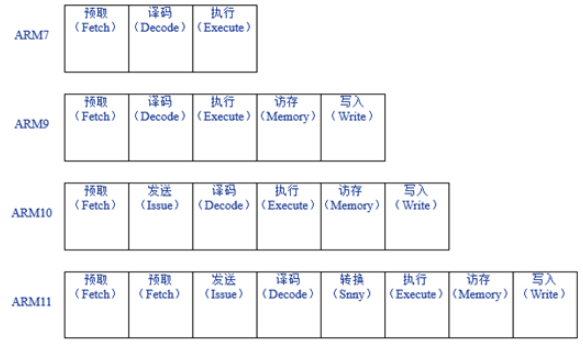

所谓流水线的工作模式,就是说一个程序把他分成n多块来处理,要知道真正意义上CPU只处理一个资源,那么把程序分解开来,像流水线一样处理多个程序,那么效率不就马上上来了!

个人觉得ARM了不起的地方就在这里,可以在ARM状态和Thumb状态进行相互切换,解决了不少因为指令可能导致系统的臃肿的问题

ARM状态:32位,这种状态下执行的是字方式的ARM指令;

Thumb状态:16位,这种状态下执行半字方式的ARM指令。

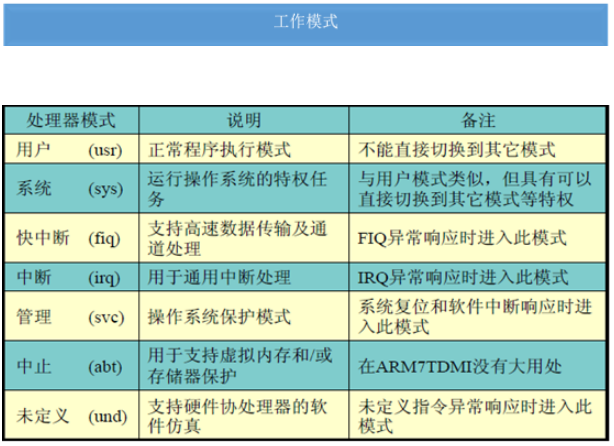

7种工作模式,玩过的都知道!

除用户模式,其他模式叫特权模式

除用户、系统模式,其他模式叫异常模式

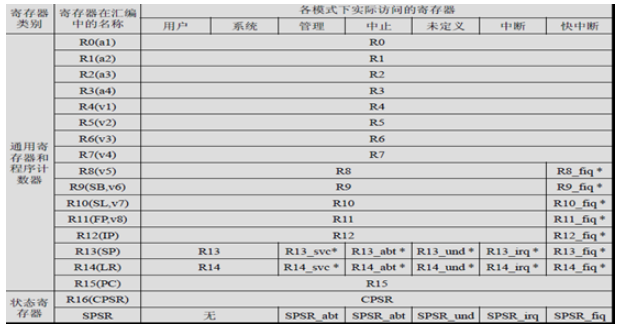

ARM有37个寄存器!31个为通用寄存器、6个为状态寄存器

光了解寄存器还远远不够,要知道寄存器也有你需要注意的地方!

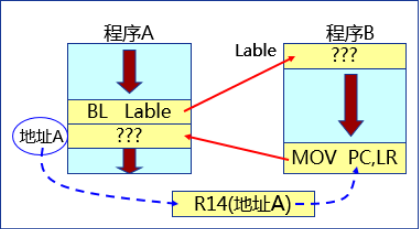

正常情况下:

R14会保存好回调时主程序的地址。

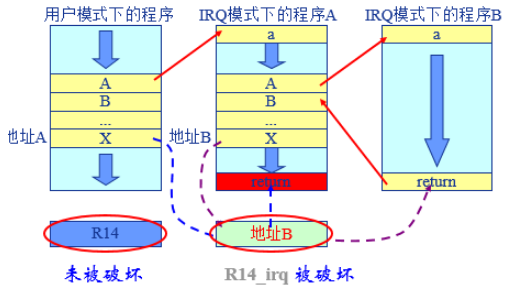

当发生异常嵌套时,这些异常之间可能会发生冲突。

R14_IRQ原来保存的是地址A,可是当发生嵌套的时候,原来保存的地址A被修改了,于是完成嵌套后的程序,他的PC指针完全不知道要指向谁了?于是ERROR了~~~~~

至于寻址方式,好吧,我其实想说,我又懒了,因为我觉得我自己也说不清寻址方式。回头我再去研究一下《ARM体系结构与编程》这本书,汇编不熟悉,也不清楚,硬伤~~~

靠,不知不觉地写了那么多!我果然是一个勤奋的孩子~~~不扯了。

下载地址:http://url.cn/JbTFjf

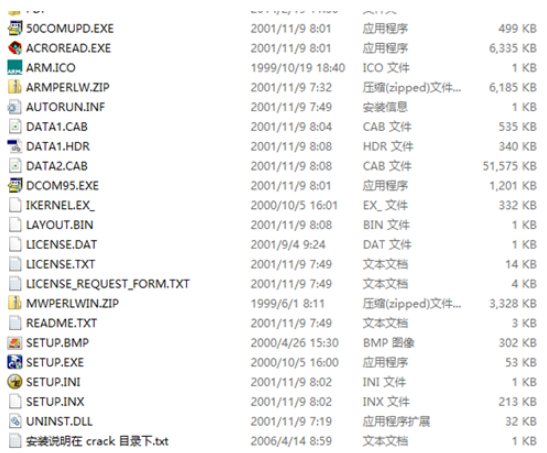

找到SETUP.EXE,然后各种下一步。

等到出现一个粉红色的界面,记得,还是下一步哦!

然后把

这个复制到你安装的路径下,

我就用默认的路径:C:\Program Files (x86)\ARM\ADSv1_2

然后黏贴。

然后再粉红界面上加载里面的

大功告成!

于是你可以在开始里面找到

启动!
