8核浮点型DSP双千兆网接口硬软件设计
2022-06-16

  千兆网络接口具有数据传输速率快、连接方便、可以即插即用的优点,使得其应用较为广泛。随着和处理器的发展,很多应用场合的数据通信速率超过千兆网口的实际传输速率。例如,在A/D采样中,需要直接存储A/D转换的采样数据,如果A/D转换位数为16位,工作在100MHz,则实际数据量为1.6Gbps。为了实现高速传输,必须采用更高传输速率的接口,例如PCIe或者RapidIO接口。但这些接口不具有即插即用功能,与很多工业既有设备不能直接连接,限制了其应用场合。

  DSP(器)具有较高的工作频率,其内部集成硬件网络MAC接口,外接一个物理层芯片就可以方便地实现千兆网络通信。多核DSP芯片可以连接多个千兆网口,使得其可以应用到高速数据传输场合。本文介绍一种基于多核数字信号处理器TMS320C6678的嵌入式双千兆网络接口,实现单个芯片连接两个千兆网口,这两个网口可以各自独立传输数据,也可以联合传输数据,提高了实际的数据传输速率。

  1C6678及其结构

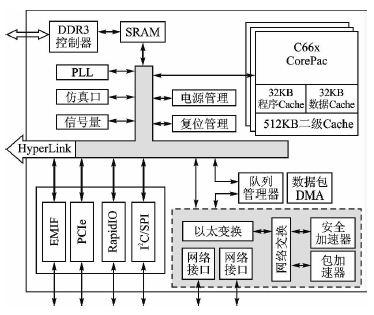

  TMS320C6678是TI公司多核处理器中的一款8核浮点型DSP,每个核最高工作频率可达1.25GHz,每个核可以提供40GMAC定点计算或者20GFLOP浮点计算能力,单个芯片可以提供320GMAC或者160GFLOP计算能力。TMS320C6678的片内结构如图1所示。

  TMS320C6678的每个核具有32KB的程序、32KB的数据以及512KB的2级Cache存储空间,芯片片内具有一个4MB的共享SRAM。TMS320C6678具有DDR3控制器接口,可以外接DDR3,直接寻址范围达到8GB。TMS320C6678的片内外设有RapidIO、PCIe、F、SPI、I2C总线等接口。这些接口通过片内的高速互联总线和各个处理器交互数据。

  和网络相关的片内设备如图1右下角灰色模块所示,主要包括两个对外的SGMII接口、以太交换和网络交换模块,以及用于数据管理的安全加速器和包加速器,可以快速检测数据的校验以及协议是否遵循网络标准,对于错误的数据直接丢弃,降低CPU的负担。为了加快网络和CPU的数据交换,片内的队列管理器用于管理网络包或者网络帧的缓存、分发等功能。这些数据都采用数据包DMA读写,不需要CPU参与。

八核浮点型DSP的双千兆网接口设计

  图1TMS320C6678内部结构图

  TMS320C6678的其他片内设备包括PLL、仿真口、信号量、电源管理和复位管理等模块。其中PLL配置CPU和外设的工作时钟;仿真口用于连接仿真器,实现对软件运行的监控;信号量实现对DSP/BIOS操作系统中信号量的控制;电源管理实现整个芯片电流电压的控制;复位管理配置启动的方式,硬复位进行全启动,软复位进行部分启动。

  288E1111及其结构

  网络物理层芯片很多,一般都兼容MII、RMII以及SGMII等接口标准之一或者多个。但TMS320C6678只提供了SGMII接口,所以和TMS320C6678连接的物理层芯片必须具有SGMII接口。本文使用两片Marvell公司的88E1111物理层芯片进行双千兆网络的连接。88E1111的片内结构如图2所示。

八核浮点型DSP的双千兆网接口设计

  图288E1111内部结构图

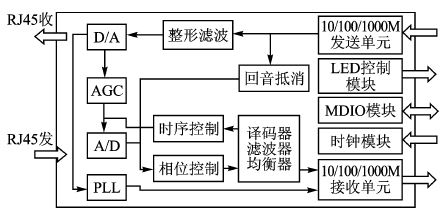

  网络RJ45接口发送过来的带有调制数据的模拟信号经过A/D转换变成数字信号,然后依次经过均衡、整形滤波和译码后由接收单元传输到MAC芯片,实现数据的接收。MAC发送的数据经过整形滤波后由D/A转换成模拟信号发送到RJ45接口。为了降低误码率,88E1111内部具有锁相环(PLL)、自动增益控制(AGC)、时序/相位控制、回音抵消等模块,这些模块都是为了提高数据传输的可靠性,在不同环境或者不同外接设备下,都可以高速可靠地通信。图2中的LED控制模块实现数据传输时的灯光显示,MDIO模块实现链接建立和状态监测,时钟模块提供工作时钟。

  3硬件设计

  硬件设计主要包括TMS320C6678和两个88E1111的接口、88E1111和RJ45的接口、88E1111的硬件配置设计等几个部分。

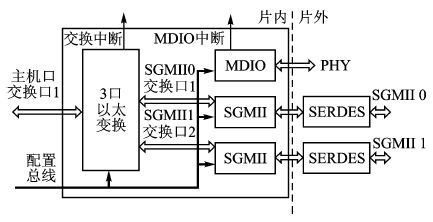

  TMS320C6678的网络模块结构如图3所示。片内集成了一个3口的以太交换机,负责将两个千兆网口的数据交换到主机,同时提供交换中断到主机,主机通过中断可以实时接收和发送数据。主机通过总线配置或者监控外部的物理层芯片,配置和监控数据通过MDIO接口连接到物理层芯片。

八核浮点型DSP的双千兆网接口设计

  图3TMS320C6678网络模块结构

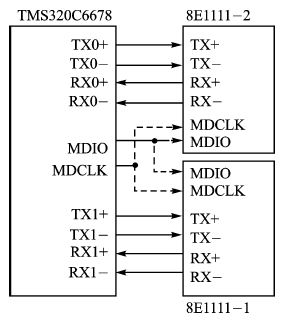

  图4TMS320C6678和88E1111的接口TMS320C6678和两片88E1111的接口电路如图4所示。TMS320C6678采用SGMII(SerialGigabitMediaIndependentInterface)接口,兼容10/100/1000M工作方式。SGMII为串行数据收发方式,具有较少的引脚连接。从图4中可以看出,实际上只有两对收发的差分线,分别连接到对应的88E1111引脚上。读写时钟隐含在数据上传输,由硬件自动识别,无须软件参与。

八核浮点型DSP的双千兆网接口设计

  图4TMS320C6678和88E1111的接口

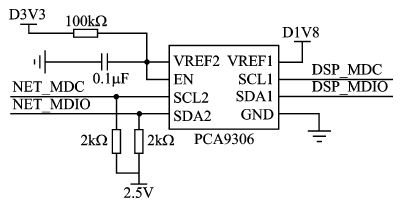

  MDIO和MDCLK为TMS320C6678内部MDIO模块的数据和时钟,用于TMS320C6678和88E1111建立连接,TMS320C6678可以通过该接口配置88E1111,或者读取88E1111的信息。由于88E1111的MDIO模块接口电平为2.5V,而TMS320C6678的MDIO模块接口电平采用1.8V电压,所以两者之间需要增加电压转换芯片,本设计采用PCA9306实现电压转换,接口电路如图5所示。

八核浮点型DSP的双千兆网接口设计

  图5MDIO接口的电压转换电路

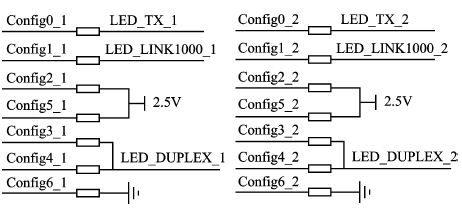

  需要注意的是,由于存在两个88E111芯片,MDIO和MDCLK引脚直接连接到两个芯片上,MDIO可以最多控制32个物理层芯片,物理层芯片地址分别为1~32。88E1111的地址配置如图6所示。

八核浮点型DSP的双千兆网接口设计

  图688E1111的硬件配置

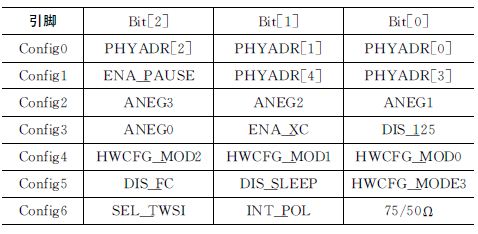

  表1为对应的配置信息,根据图6和表1,可以看出88E111的地址分别为4和8。

八核浮点型DSP的双千兆网接口设计

  表1配置引脚设置

  4软件设计

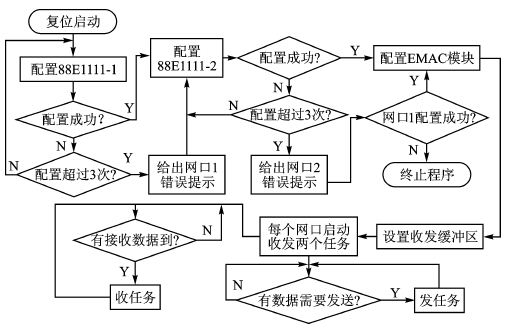

  系统软件设计包括硬件初始化、网络配置以及数据通信流程等。TMS320C6678复位后的工作流程如图7所示。首先配置第一个网口,记录其状态后配置第二个网口。只要两个网口有一个配置成功,将配置TMS320C6678的EMAC模块,为成功配置的网口设置收发缓冲和收发任务。这些配置好后,就可以实现网络的数据收发。需要注意的是,在用户应用程序中,需要考虑到网口配置失败的情况。例如,用户应用程序通过双网口实时传输1.2Gbps的数据,如果一个网口配置失败,则应用程序应有相应的机制将实时传输速率降低到0.8Gbps以下(单网口实际传输速率可能低于0.8Gbps)。本文硬件系统在没有其他任务开销情况下,实测可以传输1.5Gbps的数据(传输过程中不考虑错误,不进行重发)。

八核浮点型DSP的双千兆网接口设计

  图7数据通信流程

  结语

  超过1Gbps传输速率的通信接口一般采用光纤、PCE、PCIe等接口方式。本文采用双网口方式可以降低设备要求,和既有设备方便连接。使用多核DSP提高处理器工作能力,在保证大容量数据传输过程中,处理器仍然具有对数据的计算能力。双网口设计方案可以弥补单网口的传输速率不足,又可以降低其他接口的硬件复杂度,是介于两者之间的有益补充。在嵌入式设备中具有一定的应用价值。
