在文章《》中介绍了最基本的变送器回路检查方法，目的是使初学者对智能变送器的信号回路真正了解。在现场使用HART手操器检查智能变送器的回路更方便。通常进行以下检测。

①智能变送器测试
可快速识别潜在的电子元件问题,如果检测到有问题,HART手操器上就会显示相关信息。先将控制系统切换至手动,使用HART手操器快捷操作键：1，2，1，1。在驱动程序上单击右键并从菜单中选择：Diagnostics and Test(诊断和测试)→Self test(自检)→单击Next(下一步)→Finish(完成)。

②回路测试

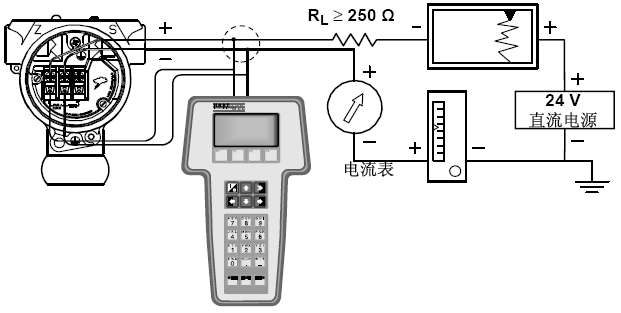

可检查智能变送器的输出，与输出回路相连的其他仪表，就是检查变送器回路的完整性。先将控制系统改为手动，在YR-ER101变送器输出回路接入高精度数字万用表，在HART手操器的屏上依次点选：1，Device Setup(装置设置)，2，Diagnostics and Service(诊断和检修)，2，LoopTest(回路测试)。点OK，在Choose Analog Output(选择模拟输出)下，根据需要选择1:4mA(1V)或2:20mA(5V)，或选择3：other(其他)，手动输入4-20mA(1-5V)之间的任一电流(电压)值。观察数字万用表的显示是否与智能变送器的输出电流一致，以判断智能变送器的回路是否正常。
