电子校准件E-Cal
测试那些事儿 2022-09-26

电子校准或称作为自动校准,最初由HP在与ATN合作时引入,后来这两家公司合并为安捷伦公司,之后安捷伦又拆分为现在的是德科技。1995年HP-8510网络分析仪首次使用了这一技术,当时安捷伦公司定义了术语ECal(C是大写)。其中,Ecal(c是小写)用于泛指任意电子校准模块。由于电子校准件在实际操作过程中的便利性,目前其使用广泛程度已经超过了机械校准套件。

老式的电子校准件不能用在低频范围,因为使用的偏离短路长度有限制。现代的电子校准件大都定制的GaAs IC开关,这些开关可以提供内置的标准开路、短路、负载和通路。


E Cal 是采用固态电路技术的校准方法。ECal 具有以下优点:

  • 简化了校准过程。

  • 缩短了校准所需的时间。

  • 减少了错误操作的可能性。

  • 由于 ECal 模块采用了 PIN 二极管和 FET 开关,因此由磨损引起的性能下降很小。

  • 如果频率扫描范围超过 ECal 的频段,则对超出的频段使用最小频率或最大频率的校准数据,并执行外推。


ECal 初次与 USB 端口相连接时,需要安装 ECal 驱动程序。

  1. 将 Ecal 连接到 E5071C 的 USB 端口。

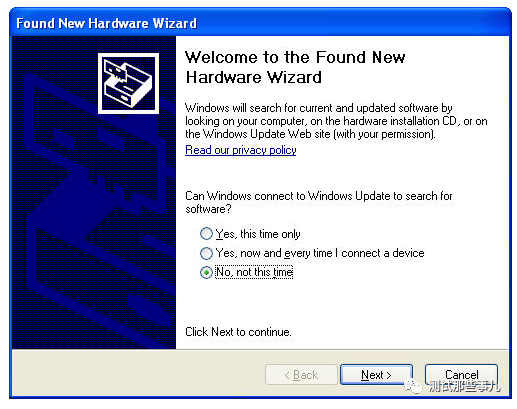

  2. 选择“No, not this time”(否,暂时不),然后单击“Next”(下一步)。

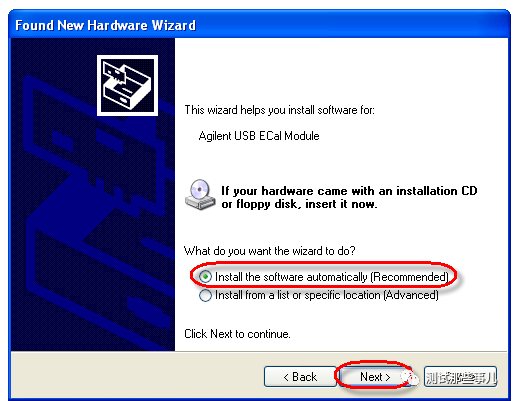

3. 选择“Install the software automatically (Recommended)”(自动安装

软件(推荐)),然后单击“Next”(下一步)。

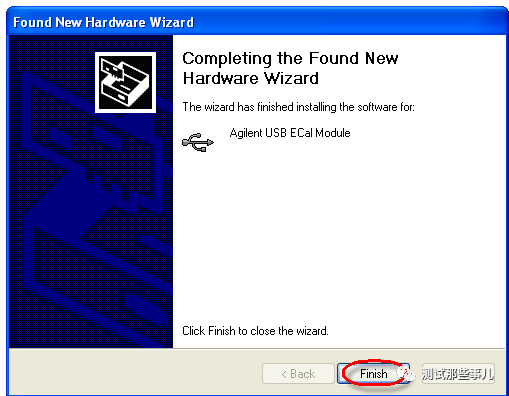

4. 单击“Finish”(完成)。


E Cal可以执行多种校准方式

  • 利用2端口ECal模块进行1端口校准

  • 利用4端口ECal进行校准

  • 利用2端口ECal模块进行全2端口校准

  • 利用2端口ECal模块进行全3端口和全4端口校准

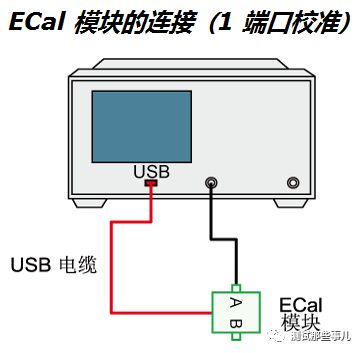

利用 2 端口 ECal 模块进行 1 端口校准

按照以下步骤,利用 2 端口 ECal 模块进行 1 端口校准。

  1. 通过 USB 电缆将 ECal 模块上的 USB 端口与 E5071C 上的 USB 端口相连接。可以在 E5071C 的电源接通时进行此连接。

  2. 使 ECal 模块预热 15 分钟,直至模块的指示从“WAIT”(等待)变为“READY”(就绪)。

  3. 将 ECal 模块上的端口连接到要校准的测试端口。

  4. 如果未利用 ECal 模块的所有端口,应将终端连接到未利用的端口。

  5. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键,选择要进行校准的通道。

  6. 按“Cal”(校准)键。

  7. 单击“ECal”(电子校准)>“1-Port Cal”(1 端口校准)。

  8. 通过单击所选端口的功能键进行 1 端口校准。

利用 4 端口 ECal 进行校准

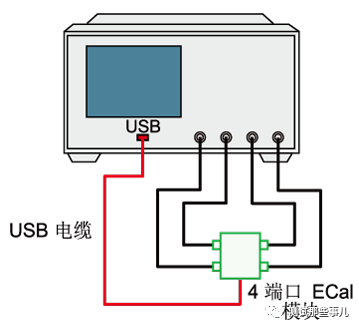

  1. 在 4 端口 ECal 模块的 USB 端口和 E5071C 的 USB 端口之间连接 USB 电缆。可以在 E5071C 的电源接通时进行此连接。

  2. 使 ECal 模块预热 20 分钟,直至模块的指示从“WAIT”(等待)变为“READY”(就绪)。

  3. 将 4 端口 ECal 模块的端口连接到要校准的测试端口。

  4. 如果未利用 ECal 模块的所有端口,应将终端连接到未利用的端口。

  5. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键,选择要进行校准的通道。

  6. 按“Cal”(校准)键。

  7. 单击“Ecal”(电子校准)。

  8. 如果要开启隔离校准,请单击“Isolation”(隔离)(设置为“ON”(打开))。

  9. 选择校准类型。

    功能键

    功能

    1-Port ECal(1 端口电子校准)

    选择 1 端口校准

    2-Port ECal(2 端口电子校准)

    选择全 2 端口校准

    3-Port ECal(3 端口电子校准)

    选择全 3 端口校准

    4-Port ECal(4 端口电子校准)

    选择全 4 端口校准

    Thru ECal(直通 ECal)

    选择直通校准



  10. 如果必须选择端口,则显示进行此选择的功能键。选择端口并开始校准。如果无需选择端口,则忽略此步骤。

  11.  E5071C 将检测连接到 ECal 的测试端口,然后开始测量。如果要校准的选定测试端口未连接到 ECal 模块,便会出错。

利用 2 端口 ECal 模块进行全 2 端口校准


1. 通过 USB 电缆将 ECal 模块上的 USB 端口与 E5071C 上的 USB 端口相连接。可以在 E5071C 的电源接通时进行此连接。

2. 使 ECal 模块预热 15 分钟,直至模块的指示从“WAIT”(等待)变为“READY”(就绪)。

3. 将 ECal 模块上的端口 A 和端口 B 连接到要校准的测试端口。

4. 按“Channel Next”(下一通道)/“Channel Prev”(上一通道)键,选择要进行校准的通道。

5. 按“Cal”(校准)键。

6. 单击“ECal”(电子校准)。

7. 要启动隔离校准,请单击“Isolation”(隔离),并确认显示已“ON”(打开)。

8. 单击“2 Port ECal”(2 端口电子校准)。利用 2 端口 E5071C 时,请按此键进行 2 端口电子校准。利用 3 端口或 4 端口 E5071C 时,请单击功能键之一开始全 2 端口校准。

利用 2 端口 ECal 模块进行全 3 端口和全 4 端口校准

  1. 通过 USB 电缆将 ECal 模块的 USB 端口与 E5071C 上的 USB 端口相连。可以在 E5071C 的电源接通时进行此连接。

  2. 使 ECal 模块预热 15 分钟,直至模块的指示从“WAIT”(等待)变为“READY”(就绪)。

  3. 按“Macro Setup”(设置宏程序)键。

  4. 单击“Load Project”(加载项目)。

  5. 从“Open”(打开)对话框中,选择 VBA 项目文件 D:\Agilent\ECalAssistant.vba,然后单击“Open”(打开)按钮。

  6. 按“Macro Run”(运行宏程序)键。

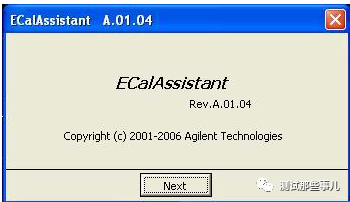

  7. 出现以下对话框。

  8. 单击“Next”(下一步)。

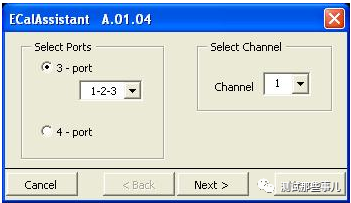

  9. 出现以下对话框。


  10. 在“Select Ports”(选择端口)区域中,对于全 3 端口校准,单击并选择“3-Port”(3 端口)单选按钮;对于全 4 端口校准,单击并选择“4-Port”(4 端口)单选按钮。

  11. 在 E5071C 上执行全 3 端口校准时,从“3-Port”(3 端口)按钮(“1-2-3”、“1-2-4”、“1-3-4”或“2-3-4”)下的下拉列表中选择要校准的测试端口。

  12. 在“Select Channel”(选择通道)区域中,选择要校准的通道(通道“1”到“9”之一)。

  13. 单击“Next”(下一步)按钮。

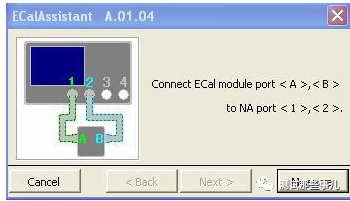

  14. 出现以下对话框。


  15. 按照对话框中显示的连接图,将 ECal 模块的端口 A 和 B 连接到 E5071C 上的测试端口。在每个步骤中出现的每个对话框中显示的连接图取决于 E5071C 上的测试端口号数。

  16. 单击“Measure”(测量)按钮,开始测量校准数据。

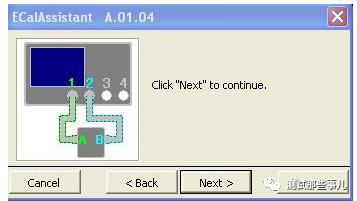

  17. 测量完成后,将出现以下对话框。


  18. 单击“Next”(下一步)按钮。

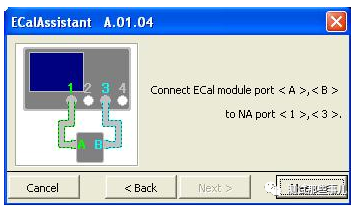

  19. 出现以下对话框。


  20. 根据每个对话框中给出的说明,重新连接 ECal 模块,然后继续执行校准流程。

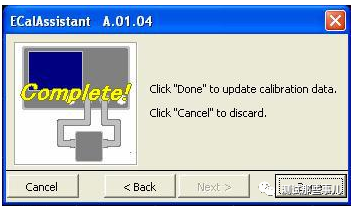

  21. 收集了所有校准数据后,将出现带有“Complete!”(完成!)标志的对话框(如下图所示),请单击“Done”(完成)以结束校准。如果要取消校准,请单击“Cancel”(取消)。
