LTE与NR小区的几种状态

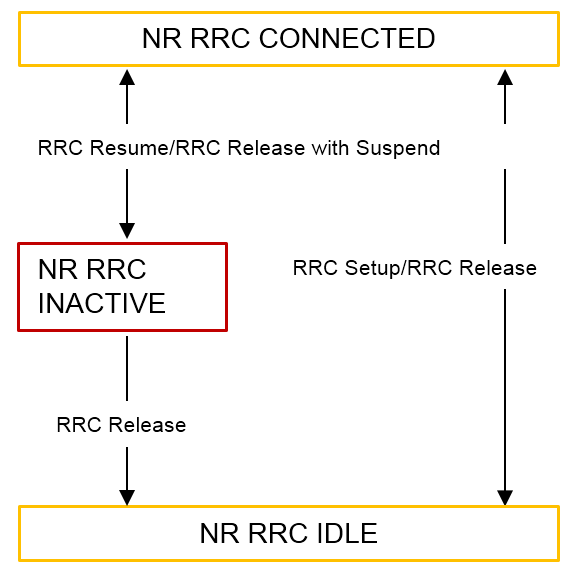

1、NR 各种RRC状态间的移动性

空闲态：

小区选择
小区重选

连接态：

切换、重定向

INACTIVE态：

小区重选
重选原则和空闲态一致
UE触发或者周期性触发RNA更新状态迁移

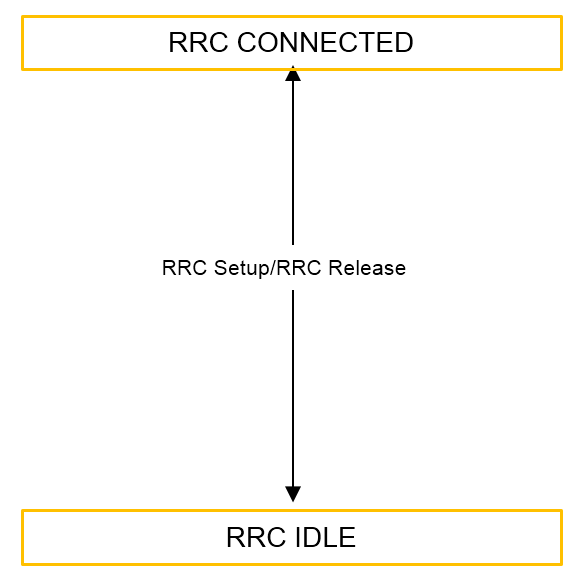

2、LTE 各种RRC状态间的移动性

空闲态：

小区选择
小区重选

连接态：

切换
重定向

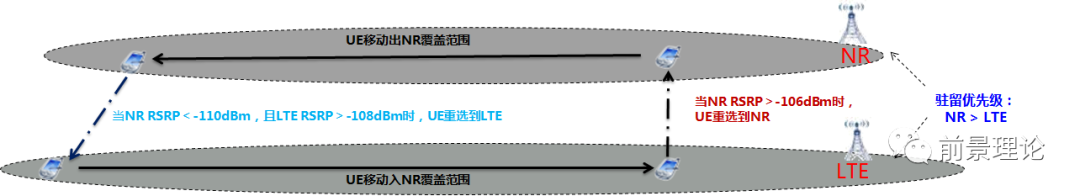

小区选择与重选

当UE正常接入网络侧，并且接收网络侧提供的服务后，当前UE会驻留到一个合适的小区，该合适小区是通过PLMN、Band信息，并且根据小区的准则进行选择，当UE位置发生改变时，小区接收信号质量会变弱，其它小区接收信号质量会变强，此时UE会根据信号质量重新选择合适小区驻留。

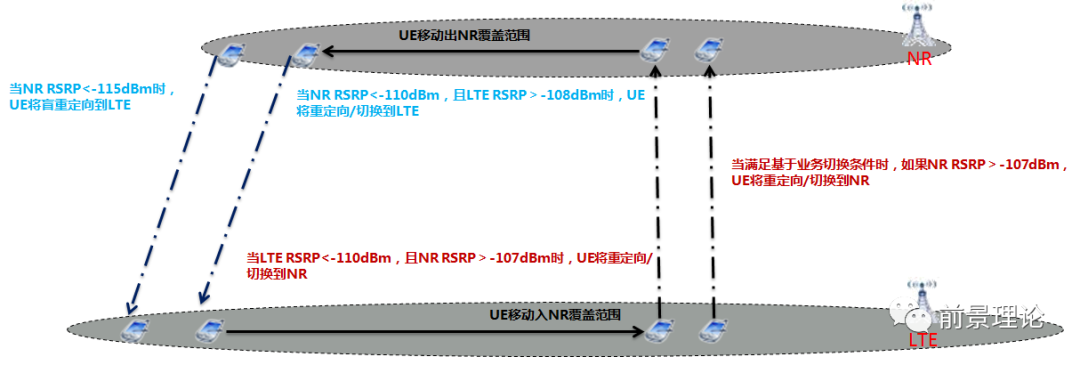

小区切换

切换是通信系统的一个最基本但是非常重要的一个基础的功能，简单来说就是支持终端从一个接入单元无缝链接到另一个接入单元的能力。

小区重定向

小区重定向，主要用于当前服务小区过载或者UE已经移动到小区边缘需要触发切换但是此时UE不支持PS切换。重定向采用RRC连接释放加重定向的方式，指示UE选择目标系统小区（可以根据异系统测量或者系统配置的盲切换小区得到）。与切换的区别在于RRC-Release里是否带频点。

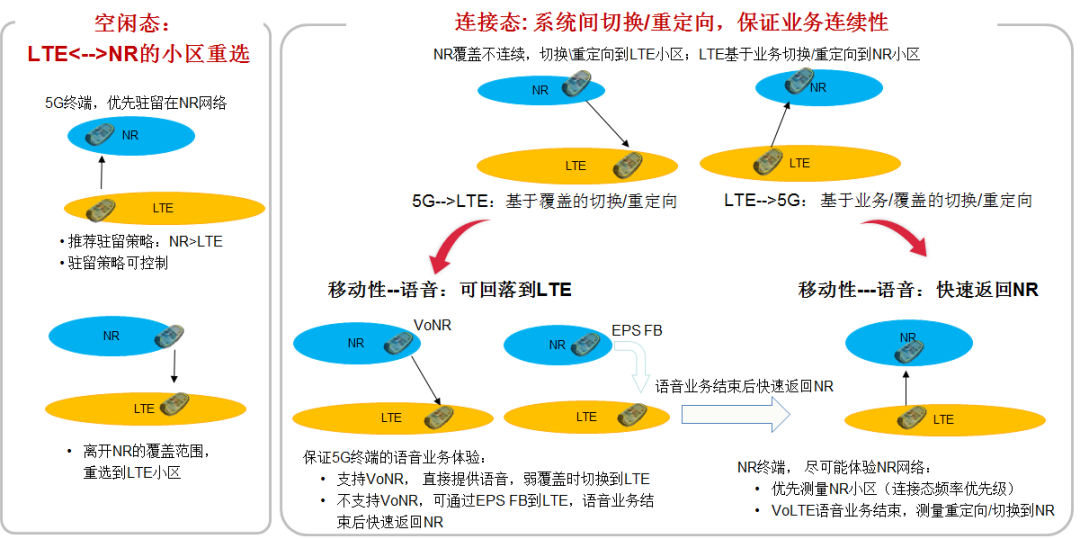

互操作全景图

5-4切换邻区脚本配置

1、NR侧配置LTE邻频点

ADD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=1301, MeasurementBandwidth=xx;

ADD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=38400, MeasurementBandwidth=xx;

2、NR侧配置LTE外部邻区（NR侧建议只需要配置规划的8个LTE邻频点的邻区）

ADD GNBEUTRAEXTERNALCELL: Mcc="xx", Mnc="xx", EnodebId=xx, CellId=xx, DlEarfcn=xx, PhysicalCellId=xx, Tac=xx;

3、NR侧配置LTE邻区

ADD NRCELLEUTRANRELATION: NrCellId=xx, Mcc="xx", Mnc="xx", EnodebId=xx, CellId=xx;

5-4切换参数——基于覆盖的NR2L移动性参考MML

1、打开NR2L移动性开关（示例基于切换）

MOD NRINTERRATHOPARAM: NrCellId=xx, HoModeSwitch=EUTRAN_HO_SWITCH-1&EUTRAN_REDIRECT_SWITCH-1, InterRatHoTriggerEventType=EVENT_B1;

MOD NRCELLALGOSWITCH: NrCellId=xx, InterRatServiceMobilitySw=MOBILITY_TO_EUTRAN_SW-1;

2、配置切换门限参数（请确认已经配置LTE邻频点邻区，请注意groupid的对应关系）

ADD/MOD NRCELLINTERRHOMEAGRP: NrCellId=xx, InterRatHoMeasGroupId=1, InterRatHoA1RsrpThld=-105, InterRatHoA2RsrpThld=-110, InterRatHoA1A2Hyst=2, InterRatHoA1A2TimeToTrig=320MS, CovHoToEutranBlindA2Thld=-115;

ADD/MOD NRCELLHOEUTRANMEAGRP: NrCellId=xx, InterRHoToEutranMeasGrpId=1, CovBasedHoB1RsrpThld=-108, CovBasedHoB1B2Hyst=2, CovBasedHoB1B2TimeToTrig=320MS;

MOD NRCELLQCIBEARER: NrCellId=xx, Qci=5, InterRatHoMeasGroupId=1, InterRHoToEutranMeasGrpId=1;

MOD NRCELLQCIBEARER: NrCellId=xx, Qci=6, InterRatHoMeasGroupId=1, InterRHoToEutranMeasGrpId=1;

MOD NRCELLQCIBEARER: NrCellId=xx, Qci=7, InterRatHoMeasGroupId=1, InterRHoToEutranMeasGrpId=1;

MOD NRCELLQCIBEARER: NrCellId=xx, Qci=8, InterRatHoMeasGroupId=1, InterRHoToEutranMeasGrpId=1;

MOD NRCELLQCIBEARER: NrCellId=xx, Qci=9, InterRatHoMeasGroupId=1, InterRHoToEutranMeasGrpId=1;

MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=1301, FreqSpecificOffset=DB0, ConnFreqPriority=5;(需要与其他频点一并配置频率优先级，控制NR2L的切换优先频点)

MOD GNBQCIBEARER:QCI=5,PRIORITYLEVEL=90;

MOD GNBQCIBEARER:QCI=6,PRIORITYLEVEL=50;

MOD GNBQCIBEARER:QCI=7,PRIORITYLEVEL=50;

MOD GNBQCIBEARER:QCI=8,PRIORITYLEVEL=50;

MOD GNBQCIBEARER:QCI=9,PRIORITYLEVEL=50;

5-4切换测试——基于覆盖

NR-LTE切换

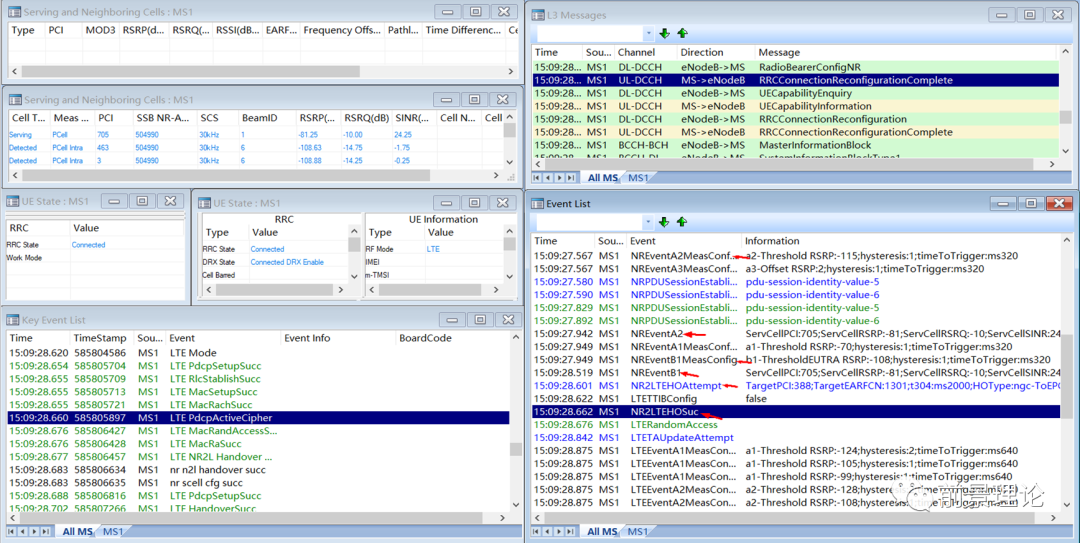

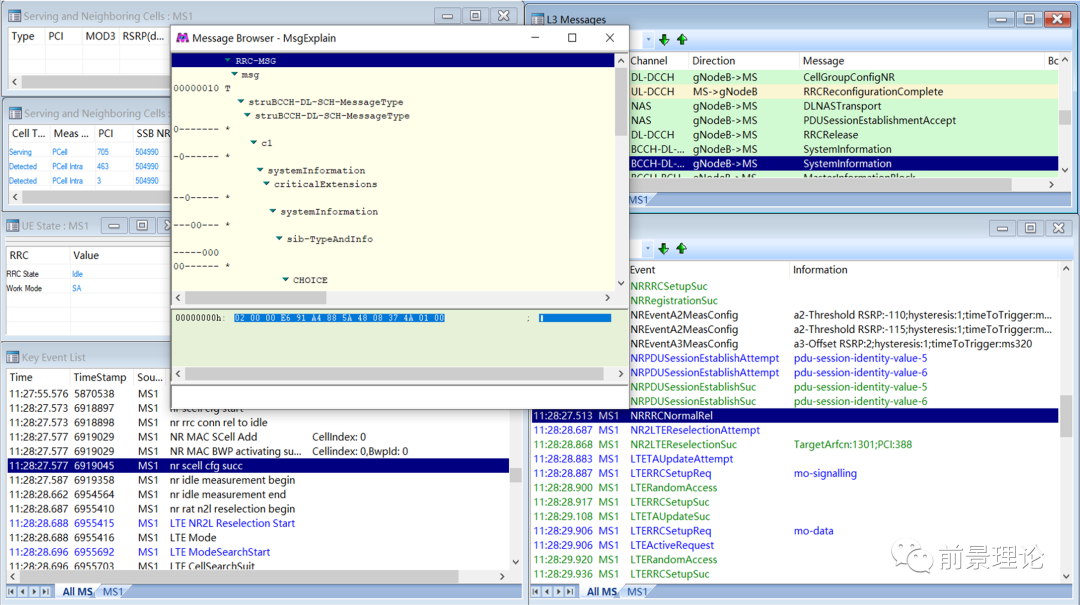

由标准流程可知，UE在5G SA链接态时，通过gnodeb下发NR-A2与NR-B1测控，当UE满足门限上报对应的测控事件后，UE开始切换，为方便进行异系统的切换，将NR-A1设置为-70，NR-A2设置为-75，NR-B1设置为-109。由下图可知，UE在收到NR侧A2与B1测量控制后上报了NR-eventA2与NR-eventB1，其后发起切换尝试，并切换成功。

切换关键事件：NR2LTEHOAttempt、NR2LTEHOSuc

4-5切换邻区脚本配置（与NSA同）

1、LTE侧配置NR邻频点（LTE侧所有频点都需要配置5G的邻区邻频点）

ADD NRNFREQ: LocalCellId=xx, DlArfcn=xxx （NR下行SSB频点）, UlArfcnConfigInd=NOT_CFG, SsbOffset=xxx;

2、LTE侧配置NR外部邻区

ADD NREXTERNALCELL: Mcc="xx", Mnc="xx", GnodebId=xx, CellId=xx, DlArfcn=xx, UlArfcnConfigInd=NOT_CFG, PhyCellId=xx, Tac=xx;

3、LTE侧配置NR邻区

ADD NRNRELATIONSHIP: LocalCellId=xx, Mcc="xx", Mnc="xx", GnodebId=xx, CellId=xx;

4-5切换参数——基于覆盖的L2NR移动性参考MML

1、打开L2NR移动性开关（示例基于切换）

MOD CELLALGOEXTSWITCH: LocalCellId=xx, HoAllowedSwitch=INTER_RAT_MOBILITY_TO_NR_SW-1;

MOD CELLHOPARACFG:LOCALCELLID=xx,HOMODESWITCH=NrRedirectSwitch-1&NrHoSwitch-1;

2、配置切换门限参数（请确认已经配置NR邻频点邻区，请注意groupid的对应关系）

ADD/MOD INTERRATHOCOMMGROUP:LOCALCELLID=xx,INTERRATHOCOMMGROUPID=1,INTERRATHOA1A2HYST=2,

INTERRATHOA1A2TIMETOTRIG=640ms,INTERRATHONRA1THLDRSRP=-106,INTERRATHONRA2THLDRSRP=-110;

ADD/MOD INTERRATHONRPARAMGRP: LocalCellId=xx, NrHoParamGroupId=1, NrB1B2Hysteresis=2, NrB1B2TimeToTrigger=640ms, CovBasedNrB1RsrpThld=-107;

MOD CELLQCIPARA: LocalCellId=xx, Qci=5, InterRatHoCommGroupId=1, NrHoParamGroupId=1;

MOD CELLQCIPARA: LocalCellId=xx, Qci=6, InterRatHoCommGroupId=1, NrHoParamGroupId=1;

MOD CELLQCIPARA: LocalCellId=xx, Qci=7, InterRatHoCommGroupId=1, NrHoParamGroupId=1;

MOD CELLQCIPARA: LocalCellId=xx, Qci=8, InterRatHoCommGroupId=1, NrHoParamGroupId=1;

MOD CELLQCIPARA: LocalCellId=xx, Qci=9, InterRatHoCommGroupId=1, NrHoParamGroupId=1;

MOD INTERRATPOLICYCFGGROUP:INTERRATPOLICYCFGGROUPID=1,NRHOCFG=PS_HO-1&REDIRECTION-1;（QCI1对应INTERRATPOLICYCFGGROUP策略组请务必关闭切换和重定向）

MOD QCIPARA:QCI=5,INTERRATPOLICYCFGGROUPID=1;

MOD QCIPARA:QCI=6,INTERRATPOLICYCFGGROUPID=1;

MOD QCIPARA:QCI=7,INTERRATPOLICYCFGGROUPID=1;

MOD QCIPARA:QCI=8,INTERRATPOLICYCFGGROUPID=1;

MOD QCIPARA:QCI=9,INTERRATPOLICYCFGGROUPID=1;

MOD CELLUEMEASCONTROLCFG: LocalCellId=xx, MeasOptAlgoSwitch=NSA_SA_MEAS_OBJ_PREEMPTION_SW-1; （该开关用于表示SA和NSA用户下发测量控制时，在UE的测量对象已经用满的情况下是否启动抢占算法，以保证高优先级的算法的测量可以顺利下发；）

5-4重选参数

1、打开NR2L移动性开关

MOD NRCELLALGOSWITCH: NrCellId=xx, InterRatServiceMobilitySw=MOBILITY_TO_EUTRAN_SW-1;

2、配置NR重选信息

MOD NRCELLRESELCONFIG: NrCellId=xx, MinimumRxLevel=-64, CellReselPriority=6, EutranCellReselTimer=1, NonIntraFreqMeasRsrpThld=7, ServFreqLowPriRsrpReselThd=9;

3、配置LTE重选信息（请确认已经配置LTE邻频点），该条命令可以在配置5-4邻区时同步修改。

MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=1301, EutranFreqLowPriReselThld=10, EutranFreqReselPriority=5, MinimumRxLevel=-64,EUTRANFREQRESELSUBPRIORITY=ZERO;

5-4重选测试

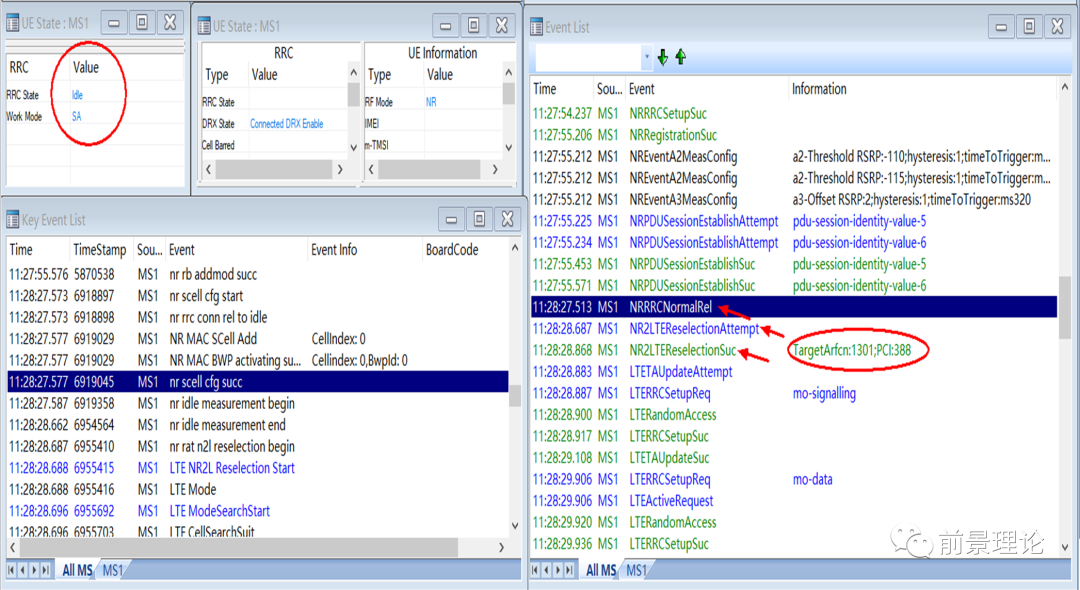

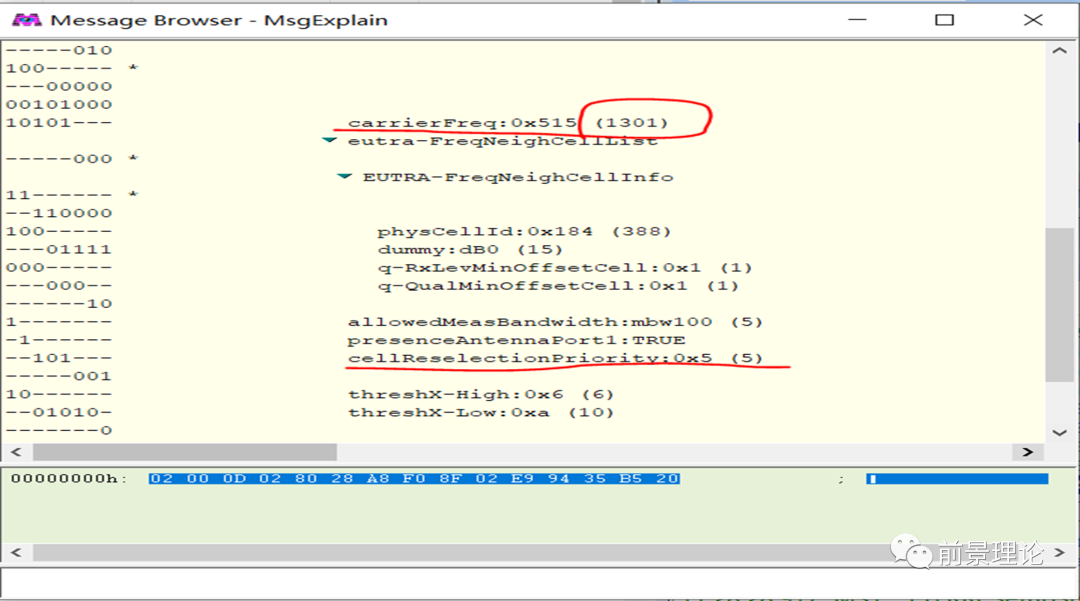

1、NR-LTE重选，本次验证需要修改NR侧5-5重选与5-4重选优先级，需要人为调高4-5优先级，故我们将5-4优先级设置为5，5-5的重选优先级设置为1。在发生重选前，处于idle态终端接受到gnodeb下发SIB5广播消，可知5-4优先级为5，重选电平计算得-116，而现场的LTE电平在-80左右，满足重选条件，UE 5-4重选成功。

2、重选关键事件：NR2LTEReselctionSuc

4-5重选参数

1、打开L2NR移动性开关

MOD CELLALGOEXTSWITCH: LocalCellId=xx, HoAllowedSwitch=INTER_RAT_MOBILITY_TO_NR_SW-1;

MOD CELLSIMAP: LocalCellId=xx, SiSwitch=Sib24Switch-1;

2、配置NR重选信息（请确认已经配置NR邻频点）

ADD/MOD NRNFREQ: LocalCellId=xx, DlArfcn=504990, MinRxLevel=-64, NrFreqHighPriReselThld=11, NrFreqReselPriority=7,NRFREQRESELSUBPRIORITY=0DOT_2;

MOD CELLRESELTONR: LocalCellId=xx, NrCellReselectionTimer=1;

4-5重选测试

LTE-NR重选，

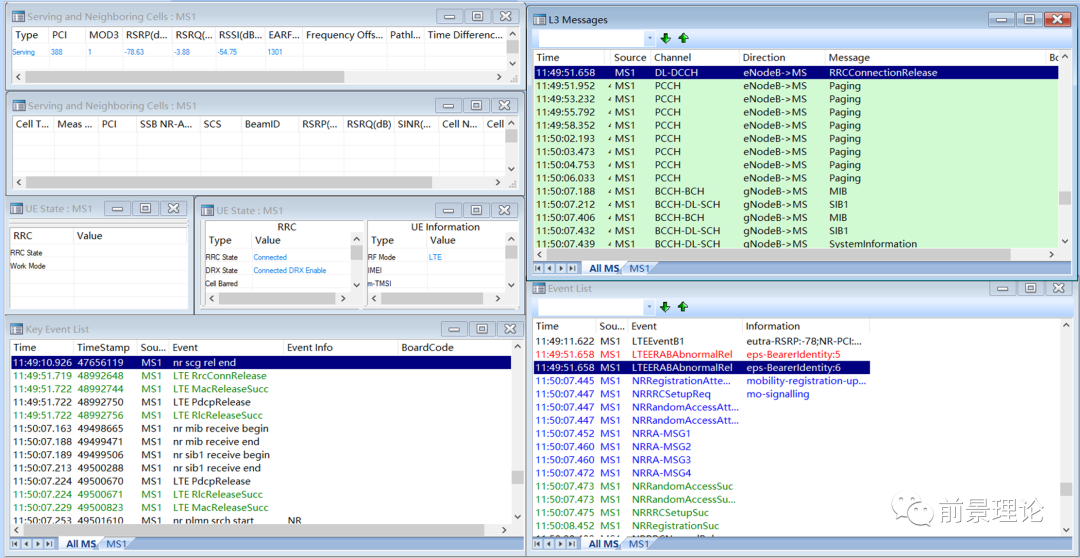

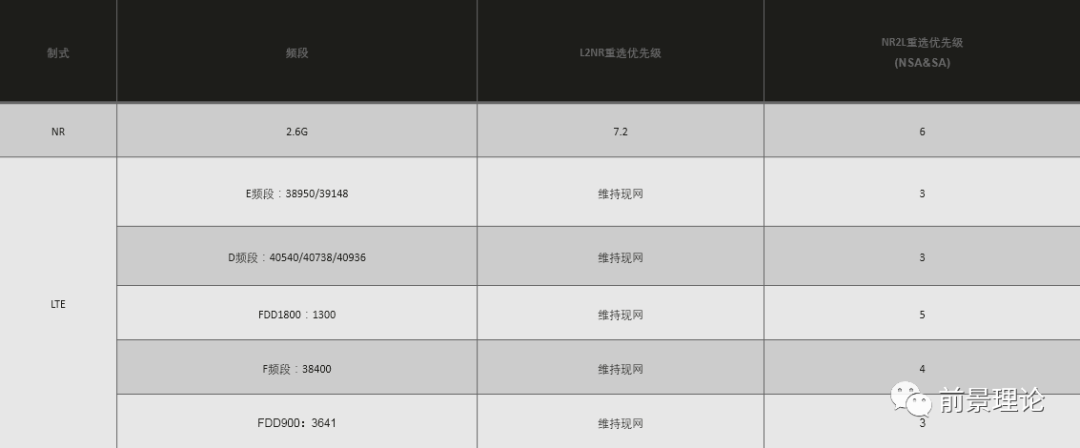

通过在LTE侧配置4-5重选优先级为7.2，比LTE所有优先级都高，实现5G SA为重选最高优先级。由于4-5重选需要在终端侧读取LTE小区下发的SIB24消息，测试软件Probe暂时不支持该消息的解读，但是可从核心网观察4-5重选是否成功。路测软件上看到的信令流程：11:49:51 4G进入idle态，17s后直至终端在空闲态重选至5G，5G开始随机接入。判断关键步骤，从L3消息里看到UE在做5G 随机接入前处于4G空闲态，且5G注册原因为mobility-registration-updating。

4-5重定向参数

1、打开L2NR移动性开关（示例基于切换）

MOD CELLALGOEXTSWITCH: LocalCellId=xx, HoAllowedSwitch=INTER_RAT_MOBILITY_TO_NR_SW-1;

MOD CELLHOPARACFG:LOCALCELLID=xx,HOMODESWITCH=NrRedirectSwitch-1&NrHoSwitch-1;

4-5重定向

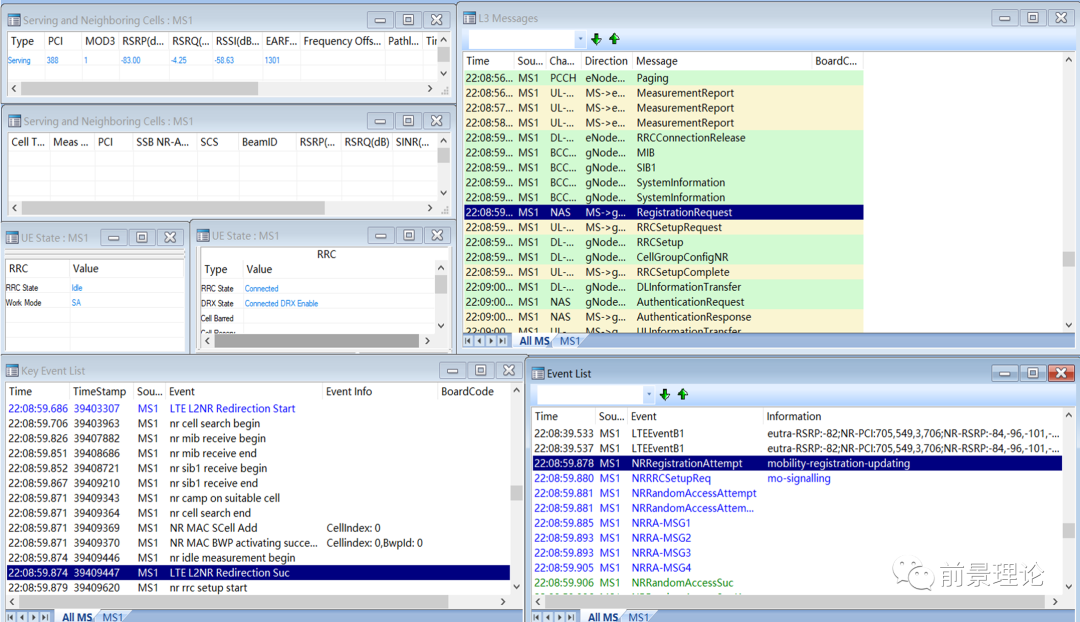

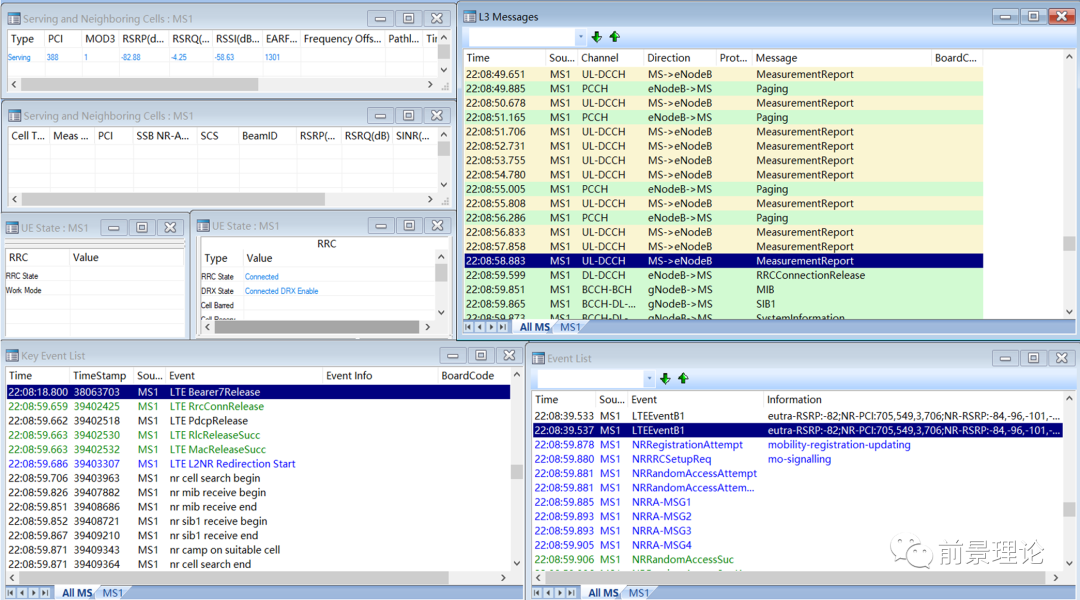

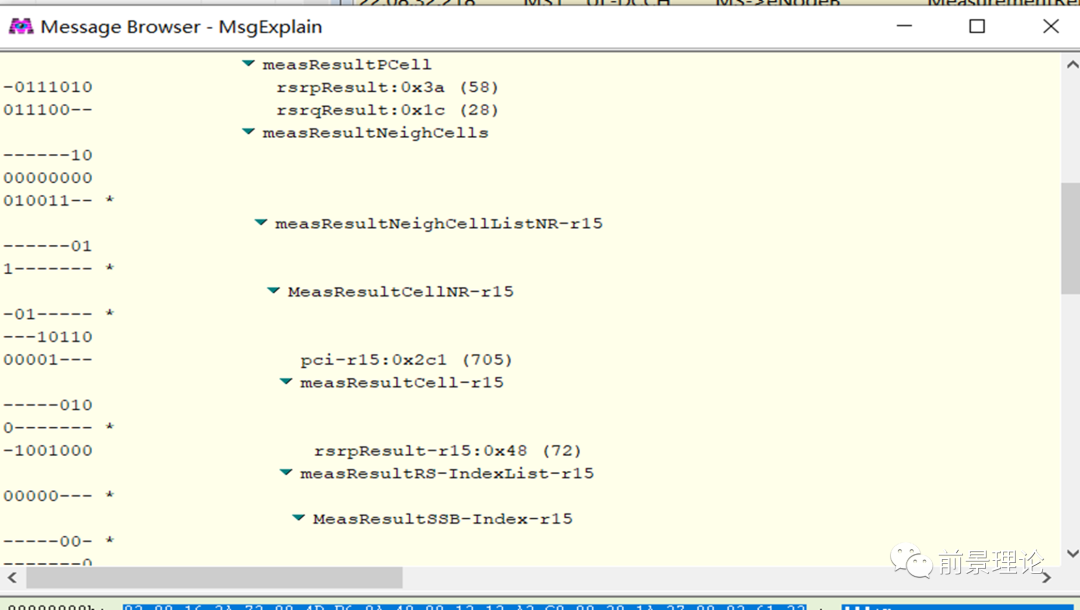

LTE-NR重定向，下图可以看到UE在4G上一直都是链接态，释放RRC链路前一直在上报测量，在22:08:39时上报4-5邻区的测量并上报B1事件，但是由于4-5切换暂不支持，UE在22:08:59时发起向5G重定向，300ms后重定向成功，UE成功在5G上注册并发起随机接入。判断关键步骤，从L3消息里看到UE在做5G 随机接入前处于4G连接态，5G注册原因为mobility-registration-updating，KeyEventList里可以看到有L2NR redirection Suc的记录。
