扬声器互联组合,接成一个高保真扬声器
John Dunn 2021-02-19

1961年1月的《大众电子》(Popular Electronics)上有一篇有趣的文章——Jim Kyle的“Sweet Sixteen”(编按:1961年Jim Kyle设计并制造的一种扬声器系统的名称)。随后,Kyle在1961年4月发表了第二篇文章,标题为“Sweeter With A Tweeter”。你可以在Audio Karma论坛上找到有关原始文章的一些讨论。


Kyle文章中的基本构想是,使用一系列连接成一个实体的小扬声器来开发高保真扬声器。每个扬声器仅承载少量功率,且使用16个互连扬声器的组合,它们都以相同的电压相位与扬声器锥体偏转的方向相连,结果就是扬声器系统能够承载高功率而不会失真。另外,可以将安装扬声器的柜子做得很浅,如果客厅的空间有限,这会是一个优势。

文章中,提供了一些建议的接线图,但忽略了一种可能性(图1)。

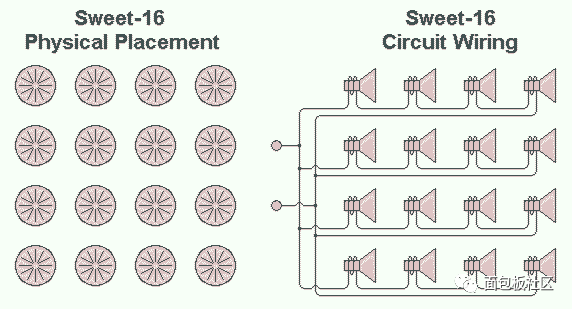

图1 、16个扬声器可以互连,这样它们在两个端子上的复合阻抗将与单个扬声器本身的阻抗相同。


以四乘四方式排列的16个扬声器可互连,如此一来,它们在两个端子处的复合阻抗将与各个扬声器本身的阻抗相同。举例来说,如果每个扬声器呈现8Ω的音圈阻抗,则16个扬声器组成的复合扬声器也将呈现相同的8Ω。

另外,我看不出为什么“sweet 16”对于其基本构想来说是一个特别神奇的数字,至少除了与首次亮相可能的联系之外。我认为可以制作三乘三或五乘五的数组,并获得大致相同的结果。

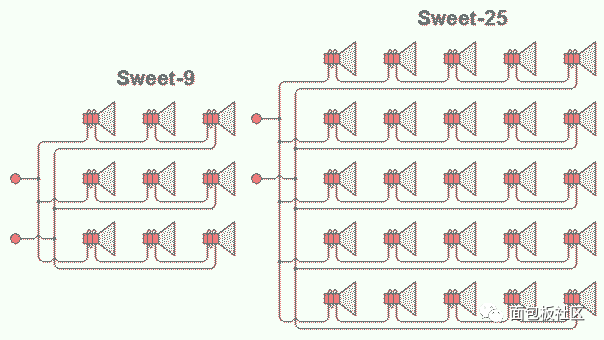

接线图如图2所示。

图2、 可以制作三乘三乘或五乘五乘的数组,并获得几乎相同的结果。


在每种情况下,复合阻抗都将与每个扬声器音圈的单个阻抗相同。如同Kyle命名的选择…嗯…似乎不怎么样!
