一种物联网水表的原理及设计
eeskill 2022-11-11

今天为大家介绍一项国家发明专利——一种微信物联网水表。该专利由深圳市常工电子计算机有限公司申请,并于2018年12月11日获得授权公告。

内容说明

本发明属于计量仪器仪表领域,具体涉及一种物联网水表。

发明背景

目前市场上的水表类型主要有IC卡水表、远传水表、光电直读水表三大类型,这三大类型的水表大多是通过专用的后台软件进行管理,其模式仅限于局域网内使用和监控,在收费模式上大多采用预付费的刷卡模式,用户用水需持有一张预先充值的IC卡,而充值查询的过程必须是到圈存机或者后勤管理处进行充值,同时在后勤管理处还必须有专职人员全天守岗监控,尤其是每当充值人员较多的时候,还不得不排队等待充值,充值人员花费了大量时间在排队上。种种现象表明,目前水表在充值缴费和管理的过程中还存在一定的不便之处,这种情况还有待我们改进。

发明内容

本发明需要解决的技术问题是,克服背景技术的不足,提供一种通过微信客户端或微信公众号平台进行充值、查询等操作的一种微信物联网水表。

本发明的具体技术方案是:一种微信物联网水表,包括表壳及表壳内的主控电路板,主控电路板上有一块主控制器MCU,与主控制器MCU连接有电源模块、液晶显示模块、脉冲检测模块、阀门控制模块、电压监控电路、时钟模块、数据存储模块、强磁干扰检测模块;

所述主控电路板上还包含装有TCP/IP协议、wifi通信协议和物联网安全协议程序的无线通信模块,所述无线通信模块能够连接到后台服务器进行数据交互和收发指令;

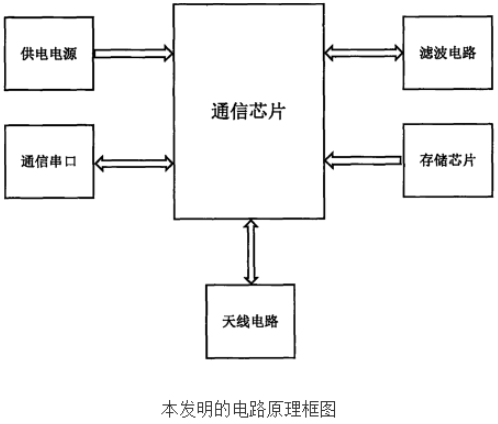

所述无线通信模块的核心是一块具有wifi收发功能的通信芯片,所述无线通信模块包含供电电源、通信串口、滤波电路、存储芯片和天线电路;所述供电电源分别与滤波电路和通信芯片连接,所述供电电源通过VDD3 .3脚提供;所述通信串口和所述主控制器MCU连接,负责所述通信芯片与所述主控器MCU通讯;所述存储芯片和所述通信芯片连接,用于存储用水数据和缓存程序;所述天线电路包含电感L1、电感L2和电容C4;

所述主控制器MCU内嵌有唯一设备标识码,在水表外壳上有包含该标识码信息的二维码;当用微信客户端扫描表壳上的二维码时,微信客户端通过云端连接后台服务器与所述无线通信模块进行数据交互和收发指令;

所述主控器MCU还连接一块能够感应人体触摸的感应电路板,所述感应电路板安装在水表外壳内部表面上并在水表外壳表面上标有触摸感应区,当人体触摸所述触摸感应区时,所述感应电路板会产生脉冲信号,所述脉冲信号经所述主控制器MCU接收处理后并最终转化成开阀指令输出至阀门控制模块,同时开始计费;再次触摸所述触摸感应区时将关闭阀门并停止计费。

作为优选技术方案,所述通信芯片是一块内置TCP/IP协议栈、内置TensilicaL106超低功耗32位微处理器、拥有完整wifi网络功能的wifi模块ESP8266。

本发明的有益效益是:本发明的一种微信物联网水表是通过微信客户端或微信公众号平台进行管理的,充值、查询操作均可以在手机上完成,不限时间、地点,随时随地都可以操作,相比必须到圈存机或后勤管理处充值方便了许多,使用起来灵活方便,符合现代科技发展的趋势。
