蓄电池的标识理解
eeskill 2022-08-08

蓄电池型号含义

蓄电池代号一般情况下的含义:12V,代表为电瓶电压为12V;70AH:代表电瓶的电流值为70A(AH);SAE为美标,EN为欧标。也即按其各自设计标准;120RC为某标准的条件下(因标准如亚标或美标等)以一定电压充分放电时间;760CCA为一定条件下(如亚标或美标等)以一定电压充分放电(电流)下的能量值;

此外,还有些数字或是型号代码等如:6:代表电瓶由6个单格,每格电压2V,既为12V电瓶。DZM:代表是电动车(D)助力型密封式铅酸蓄电池(ZM)14.6:该电瓶最高可充电压:14。附相关参考:A、目前国内蓄电池型号主要分为:国标、日标、德标、美标等。B、以“国标”示例示范。

特殊标识:

A、型号后接DF为低温反装(接),如6-QA-160DF。

B、型号后接D为低温启动性能好的类型:如6-QA-120D。

C、型号后接HD为高抗振型。

蓄电池的型号标志

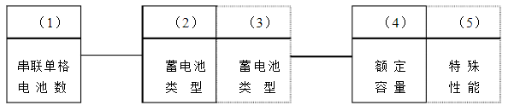

根据原机械工业部标准JB2599-1985《铅蓄电池产品型号编制方法》规定,蓄电池型号由三部分组成,各部分之间用破折号分开,其内容及排列如下:

(1)串联单格电池数。指一个整体壳体内所包含的单格电池数目,用阿拉伯数字表示。

(2)电池类型。根据蓄电池主要用途划分。启动型蓄电池用“Q”表示,代号“Q”是汉字“起”的第一个拼音字母。

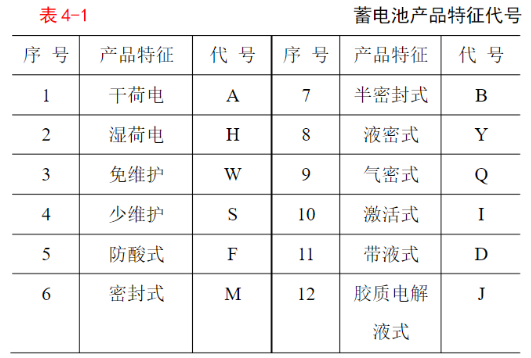

(3)电池特征。为附加部分,仅在同类用途的产品具有某种特征,而在型号中又必须加以区别时采用。如用干荷电蓄电池,则用汉字“干”的第二个拼音字母“A”表示;如为无需(免)维护蓄电池,则用“无”字的第一个拼音字母“W”来表示。当产品同时具有两种特征时,原则上应按表4-1顺序用两个代号并列表示。

(4)额定容量。是指20h率额定容量,用阿拉伯数字表示,单位为安培·小时(A·h),在型号中可略去不写。

蓄电池容量通常以正极板的片数n来估算,每片标准正极板额定容量Cs 为15 Ah,则蓄电池额定容量C20 = Cs·n。

(5)特殊性能。在产品具有某些特殊性能时,可用相应的代号加在型号末尾表示。如“G”表示薄型极板的高启动率电池,“S”表示采用工程塑料外壳与热封合工艺的蓄电池。

例1:东风EQ2102型越野汽车用6-QW-180型蓄电池:表示由6个单格电池组成,额定电压为12V,额定容量为180A·h的启动型免维护蓄电池。

例2:解放CQ1121J载货汽车用6-QAW-180型蓄电池:表示由6个单格电池组成,额定电压为12V,额定容量为180A·h的启动型干荷电免维护蓄电池。

例3:北京BJ2020型吉普车用6-QA-60型蓄电池:表示由6个单格电池组成,额定电压为12V,额定容量为60A·h的启动型干荷电蓄电池。
