电气设计大揭秘:别再忽视这个关键要点了
电气圈 2024-05-29

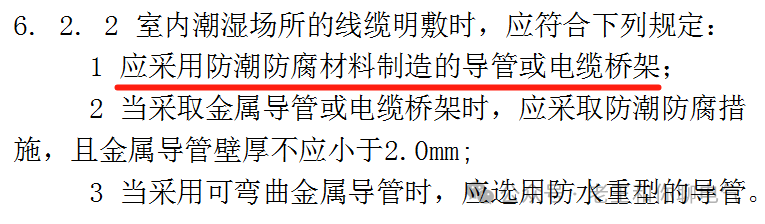

最近看到一则消息,某市图审机构在针对2023年第四季度电气设计文件的技术问题和施工图审查中,发现设计人员普遍忽略的一个问题:潮湿场所的桥架选型及敷设不满足规范要求。针对此问题,本文给出一些具体的设计措施,供同行参考。《建筑电气与智能化通用规范》GB 55024-2022第6.2.2条的规定:此条应引起大家重视。该条文说明:“6. 2. 2 本条要求室内潮湿场所明敷的导管、电缆桥架必须采用防潮防腐材料制造或做防潮防腐处理。一旦导管或电缆桥架被腐蚀,将大大削弱其支撑和机械防护的能力,对供电安全有很大影响,因此需要对其防潮防腐要求进行明确。1 室内潮湿场所明敷导管或电缆桥架,原则上优先选用防潮防腐材料制造的导管或电缆桥架,如不锈钢导管、不锈钢电缆桥架、燃烧性能分级为B1级的刚性塑料导管或高分子合金电缆桥架、晶须改性塑料电缆桥架或不锈钢电缆桥架。


2 室内潮湿场所采用普通钢导管和钢制电缆桥架明敷时,需要采取防潮防腐措施,如采用防潮防腐漆做涂刷处理,且涂刷不少于3 次。且钢导管的壁厚不应小于2.0mm, 钢制电缆桥架板厚不应小于1.5mm 。 3 可弯曲金属导管根据其产品标准要求,需要选用防水重型的导管。”。这条是强制性条文,应注意遵守。因此,设计时要求将GB 55024-2022第6.2.2条的规定写入电气设计总说明,或者在图纸设计时,选用市场定型的防潮防腐材料制造的导管或电缆桥架,并明确具体参数。

⇑材料表中选型具有防潮防腐材料的桥架

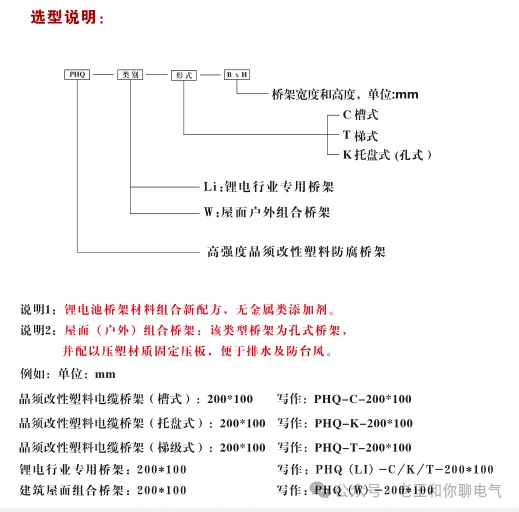

⇑选型说明

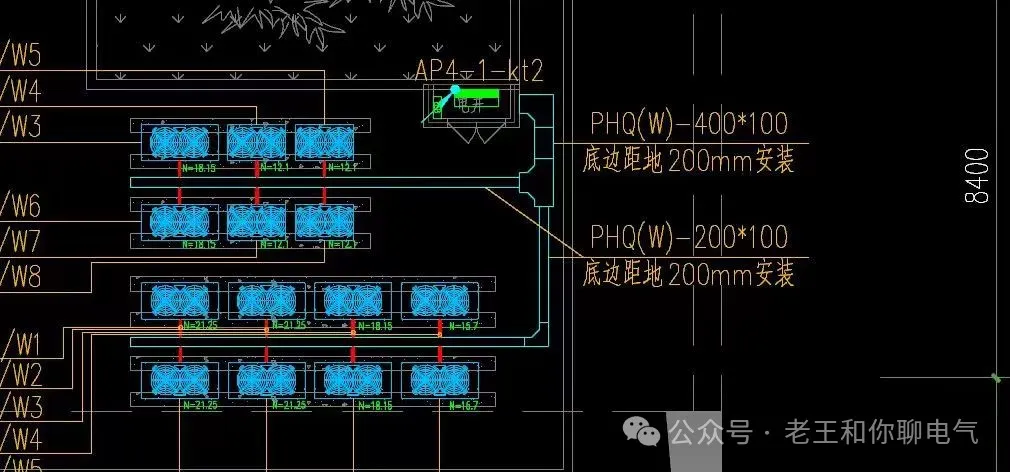

⇑平面图标注南方气候潮湿特别沿海地区相对湿度普遍大于75%,建筑物户外、屋面及地下室可认定为潮湿场所。


附:潮湿场所定义1、《1kV及以下配线工程施工与验收规范》GB50575-2010条文说明第4.1.6条:潮湿场所是指相对湿度大于80%的场所。2、《建筑电气与智能化通用规范》GB55024-2022条文说明第8.5.1条:本条所指潮湿场所是指相对湿度大于95%或相对湿度长期超过75%的空气环境、存在积水或其他导电液体、泥泞的环境。3、《人民防空工程设计防火规范》GB 50098-2009条文说明第8.3.1条 所谓“潮湿”场所,是指工程内湿度较大的水泵房、厨房、洗漱间等房间。4、《建设工程施工现场供用电安全规范》GB50194-2014第2.0.23 条:潮湿环境,本规范仅指相对湿度大于95%的空气环境、场地积水环境、泥泞的环境。5、《矿物绝缘电缆敷设技术规程》JGJ232-2011条文说明第4.1.13条:相对湿度长期在75%以上定义为潮湿环境。6、《公共建筑节能设计标准》GB50189-2015条文说明第D.0.2条:较潮湿地区,指室内机房环境温度不高于33℃、相对湿度不大于80%;7、《混凝土结构设计规范》GB50010-2010(2015年版)第3.5.2条注1:室内潮湿环境是指构件表面经常处于结露或湿润状态的环境;8、《地铁设计规范 》GB50157-2013第11.6.1条注3:洞内潮湿环境指环境相对湿度为45%~80%。
