对于硬件的人来说，示波器那肯定再熟悉不过了，小到看某个点的电压，大到抓取电路的时序图，信号质量，那都是会用到的。

不过很多时候在使用示波器的时候可能之会用来抓取一些简单的波形而不知道一些高级的用法，对于高级用法，那其中的触发肯定是必不可少的一项了，因为很多信号都是转瞬即逝或者说是肉眼根本就没有看到，这个时候就需要用到一些触发模式的技巧来进行相应波形的抓取了。

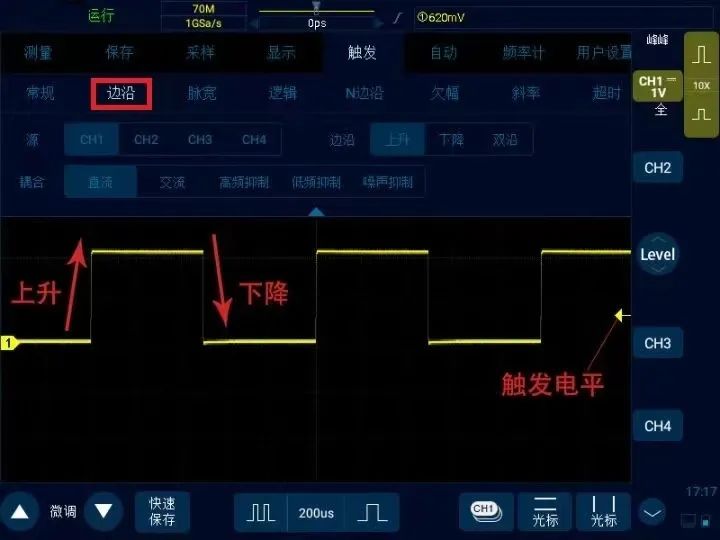

• 边沿触发




对于最基本的触发模式，相信大家应该都有听过，就是边沿触发，也就是上升沿，下降沿，这也是最常用的一种触发方式，就是高低电平切换时的一个抓取波形。也是大多数示波器都会自带的一种触发方式。

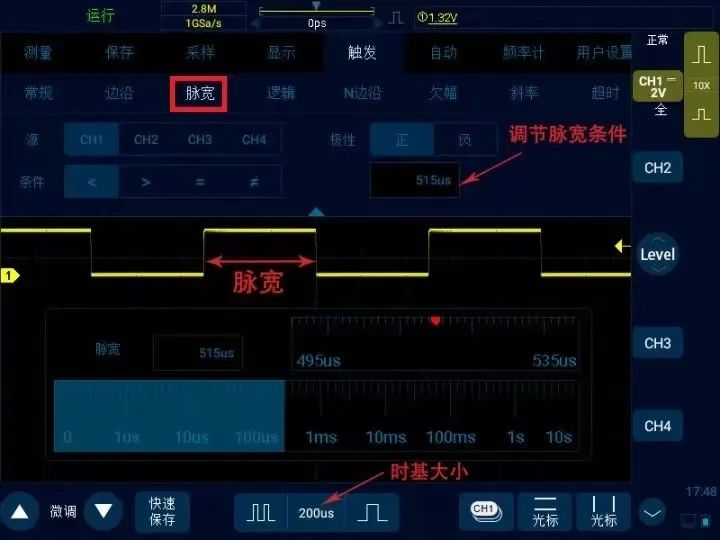

• 脉宽触发




脉宽触发，就和它的名字一样，脉宽，信号的脉宽就是它触发的条件，比如说一个周期性上升下降的方波波形，可以通过脉宽触发的选项，设置脉宽达到多少的时间脉宽之后就进行相应的触发，它分为正极性和负极性，也就是从高到低或者从低到高。

对于脉宽的设置，就是设置时间，当信号的脉宽时间大于示波器上所设置的触发时间时，就会触发信号抓取，得到想要的某个脉宽信号。

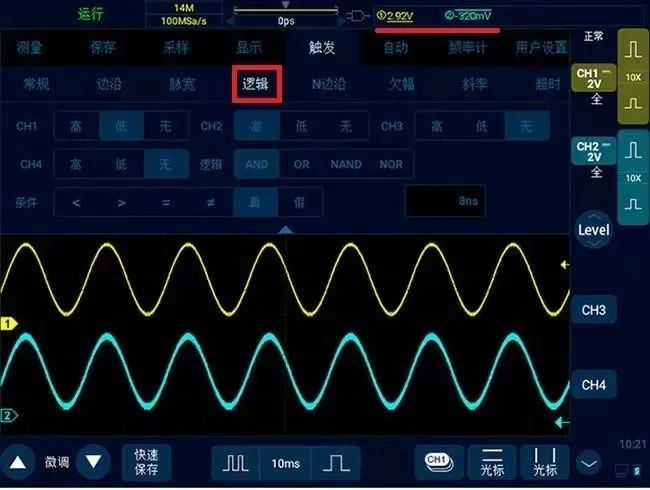

• 逻辑触发




逻辑触发就是对于电路逻辑的判断触发，所以一般会有好几个通道，比如说实现运算逻辑与或非等等，就可以通过设置逻辑触发来达到这一效果，从而使得示波器产生触发波形。

具体设置时，比如说总共两个通道，分别是通道1和通道2，这个时候设置通道1为某个电平的高电平触发，通道2为某个电平的低电平触发，然后使用与逻辑，就表示当通道 1触发了高电平，通道2触发了低电平的两个条件同事满足时，示波器才会开始抓取信号。

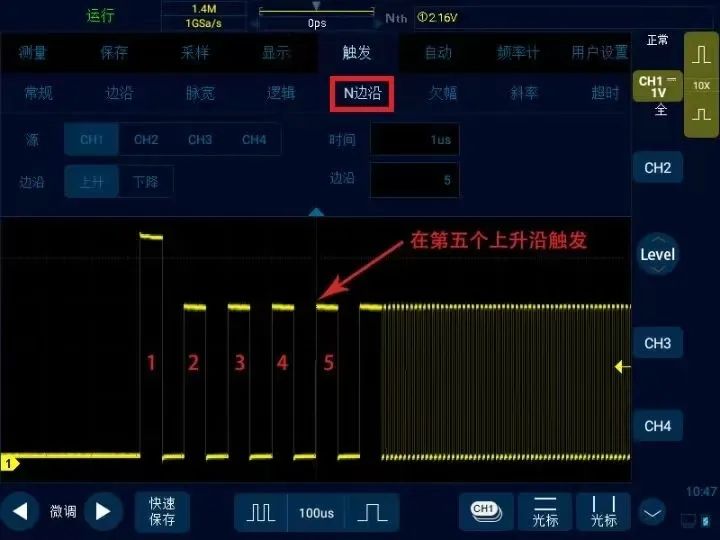

• N边沿触发




这个触发方式就有很多示波器没有这个功能了，一般性能越强的示波器可能会自带这个功能它的触发方式就是可以计算在第几个边沿上触发，比如说一个方波信号，起来的第一个方波就是 1边沿，第二个就是2边沿，所以 N 边沿触发可以很好的抓取某个位数的触发，算是比较智能的了。
