PADS文件转Allegro文件:简化设计流程与文件转换技巧分享
0 2023-12-04

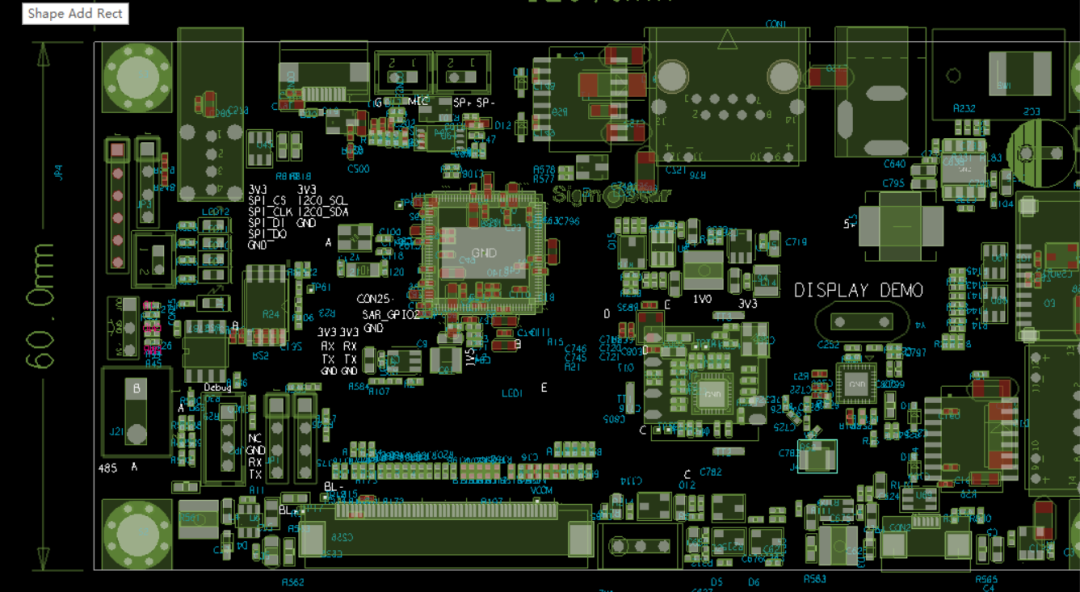

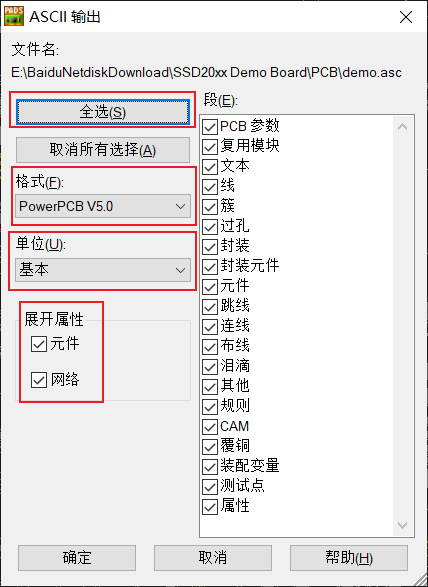

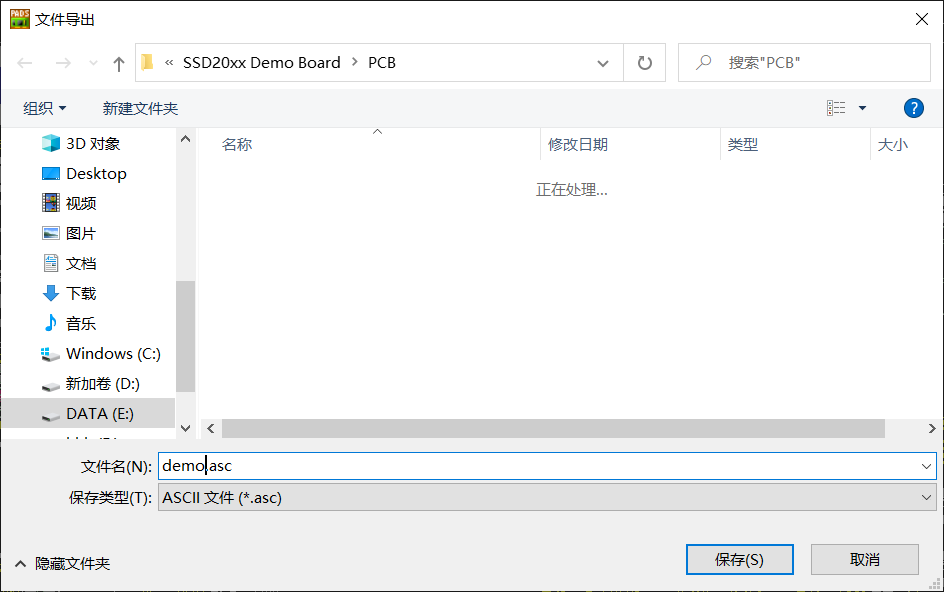

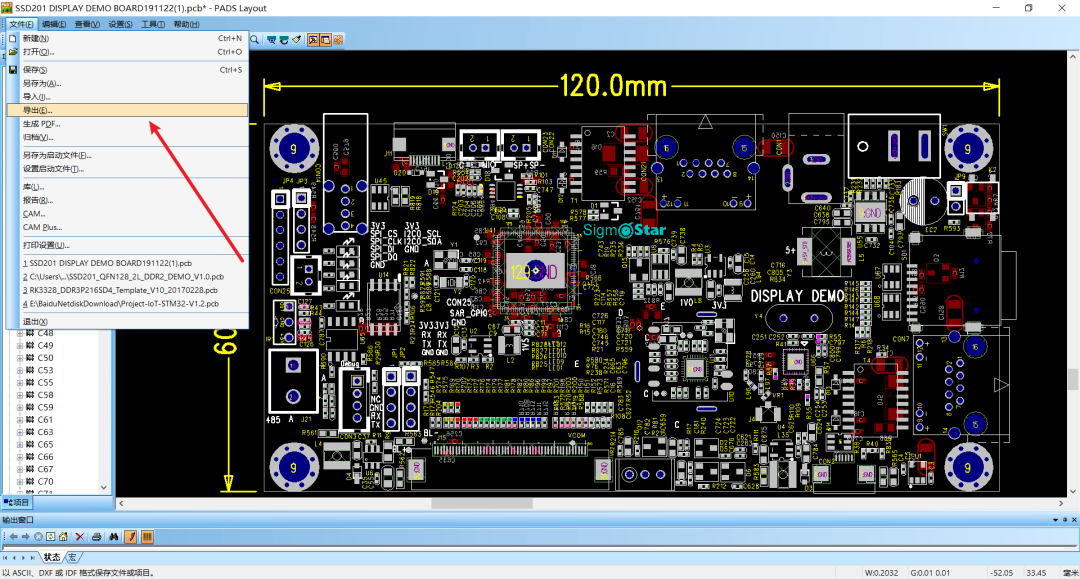

  1. 打开PADS,导出ASC文件,注意导出ASC文件命名不可以有符号小数点.

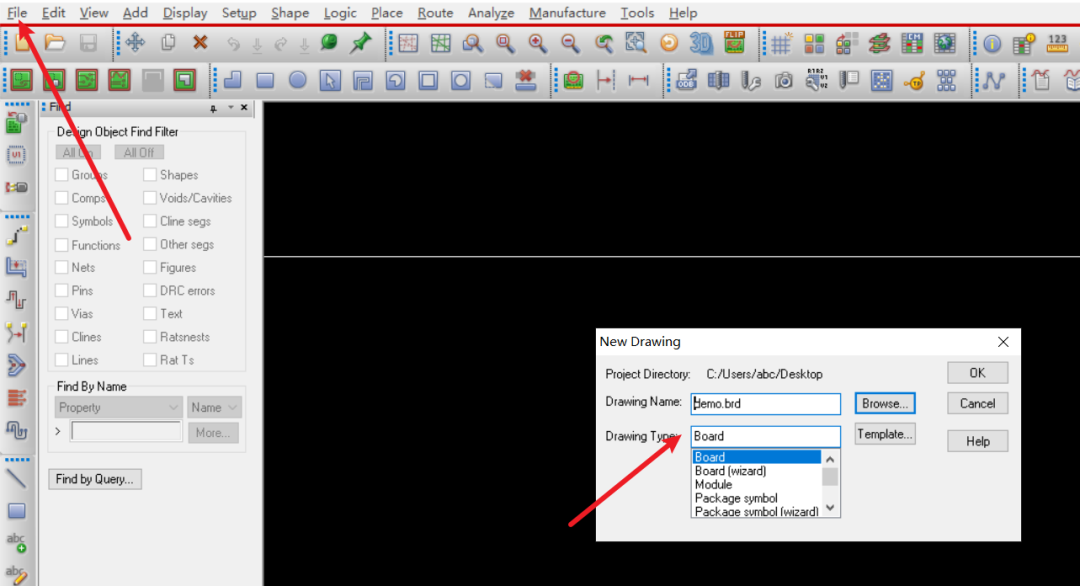

2.打开Allegro,新建一个PCB。

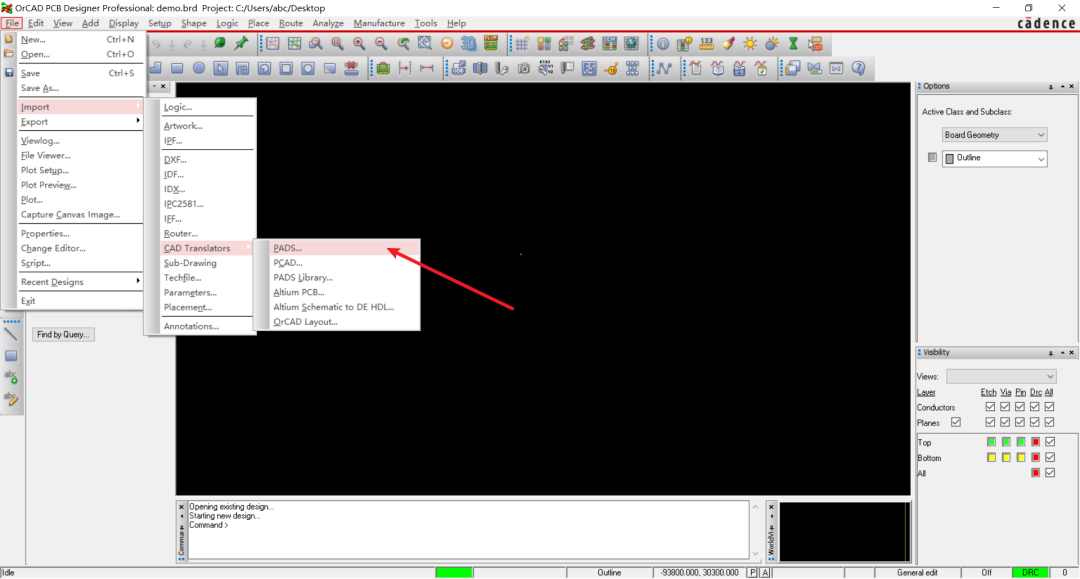

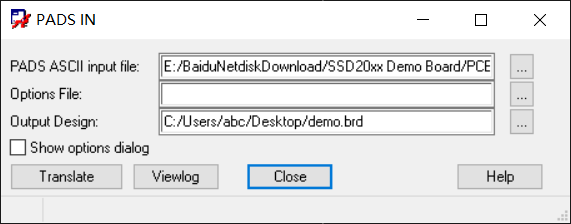

3.导入ASC文件,选择PADS。

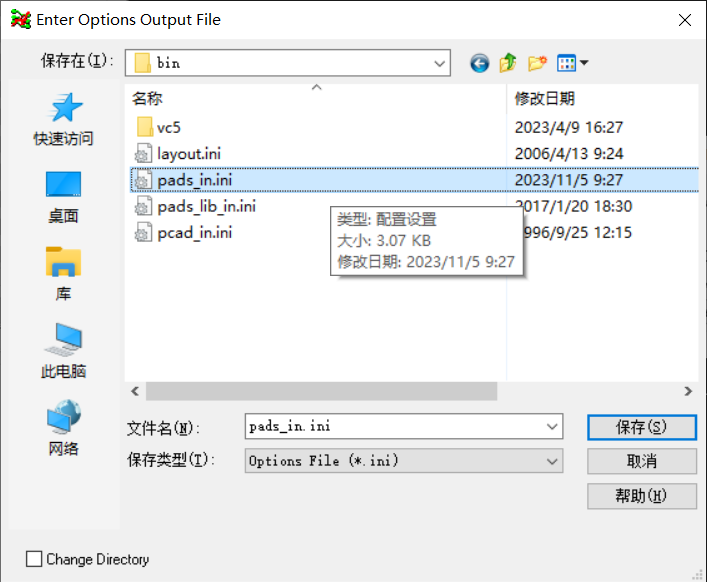

4.Option File选择安装目录下的E:\Cadence\SPB_16.6\tools\pcb\bin下的pads_in.ini

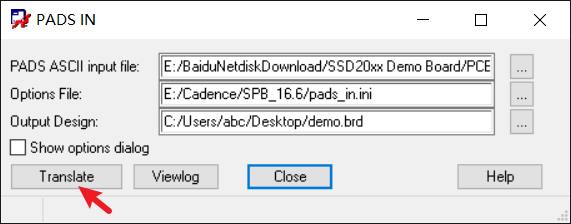

5.开始转化,勾选Show options dialog。

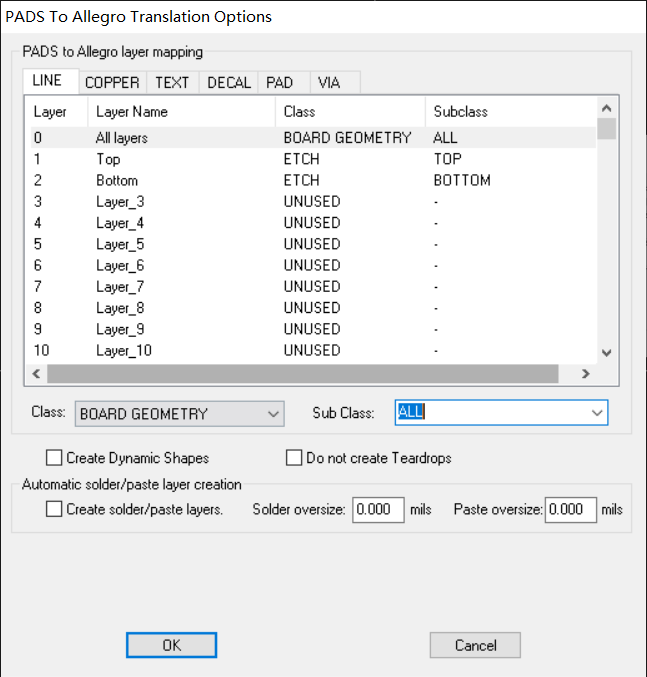

6.设置层映射,点击OK。

7.转化成功
