LM2576的可调稳压电源电路图和分析
chip37 2023-11-29

目录

1.LM2576概述
2.LM2576原理
3.电路设计

  可调直流稳压电源是采用当前国际先进的高频调制技术,其工作原理是将开关电源的电压和电流展宽,实现了电压和电流的大范围调节,同时扩大了目前直流电源供应器的应用。与传统电源相比,其具有体积小、重量轻、效率高等优点。本文介绍了基于LM2576的可调稳压电源电路设计方案。

  1.LM2576概述

  LM2576系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压电路,它内含固定频率振荡器(52kHz)和基准稳压器(1.23V),并具有完善的保护电路,包括电流限制及热关断电路等,利用该器件只需极少的外围器件便可构成高效稳压电路。LM257-adj最高输入电压37V,输出电压1.23V-36V。

  LM2576系列包括 LM2576(最高输入电压40V)及LM2576HV(最高输入电压60V)二个系列。各系列产品均提供有3.3V(-3.3)、5V(-5.0)、 12V(-12)、15V(-15)及可调(-ADJ)等多个电压档次产品。此外,该芯片还提供了工作状态的外部控制引脚。

2.LM2576原理

  为了产生不同的输出电压, 通常将比较器的负端接基准电压(1.23V),正端接分压电阻网络,这样可根据输出电压的不同选定不同的阻值,其中R1=1kΩ(可调-ADJ时开路), R2分别为1.7 kΩ(3.3V)、3.1 kΩ(5V)、8.84 kΩ(12V)、11.3 kΩ(15V)和0(-ADJ),上述电阻依据型号不同已在芯片内部做了精确调整因而无需使用者考虑。将输出电压分压电阻网络的输出同内部基准稳压值 1.23V进行比较,若电压有偏差,则可用放大器控制内部振荡器的输出占空比从而使输出电压保持稳定。

LM2576

3.电路设计

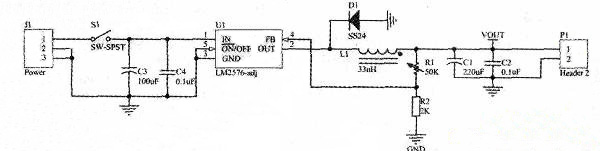

  电路原理图如图1所示。LM2576-adj电路非常简单,只需要很少几个外部元件即可。制作过程中需要注意选取Cl和C3铝电解电容的耐压值,本文选取的是63V耐压铝电解。C2和C4最小使用0805瓷片电容,耐压一般在50v。LM2576的FB引脚电压被芯片内部固定在1.23V,调节Rl的阻值即可调节VOUT的输出电压值,VOUT与Rl有以下关系:VOUT=1.23x(1+R1/R2)(V)为了调节电压方便.Rl选用B50K花轴电位器,电感采用CD100(10mmx10mm)封装的贴片功率电感,33uH电感量,最大可通过2A电流。再加上一个电压表头,用以指示输出电压。

电路原理图

  图1 电路原理图

  电路板使用洞洞板焊接。

  LM2576的效率还算比较高,输出5V3A的状态下典型值在77%,在小功率输出的时候无需外加散热片,实测在输出15W(15V、1A),10分钟后电路无明显发热。
