红外线传感控制器ZH9576引脚图及功能框图
eeskill 2022-05-12

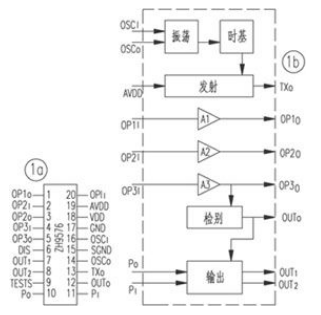

ZH9576是红外线传感控制器专用IC,图1为ZH9576的引脚图及功能框图。ZH9576广泛用于宾馆洗手间的水龙头阀门控制器、干手机、给皂机等装置中,也可用它制成防盗报警器、危险接近警戒、自动免接触开关等。芯片内部有红外线发射驱动和红外线接收、检测及输出回路。发射的红外信号被物体反射回来,经接收管接收,然后放大、检测,再由输出电路去控制执行机构。该芯片具有以下特点:1.低电压(VDD2~5V),低功耗,静态耗电1μA.2.发射红外信号频率约32kHz.3.振荡频率可由外接振荡电阻控制(如680kΩ时,频率为32kHz.4.接收灵敏度可由接收管串联的电容器的容量大小来选择:当电容为0.01μF~0.1μF时,接收距离在5cm~25cm之间。5.通过开关可调节各种形式的输出时间及输出次数。输出能在启动经延时后自动截止,最长延时不超过60秒。

ZH9576引脚功能说明:DIS—发射信号选择;OUT0、OUT1、OUT2—输出驱动;P0、P1—输出形式选择;TX0—发射信号输出;TESTS—测试端;OSCo—振荡输出,外接电阻与频率成反比;SGND—接红外接收管负端;AVDD—内部模拟电路正电源。

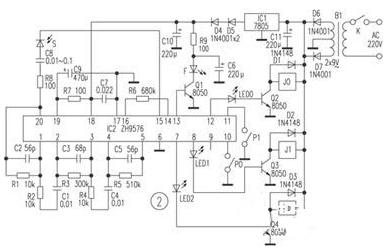

图2为ZH9576的应用实例。{13}脚输出的信号经Q1放大,由红外线发射管F发射出去。发射频率可由外接的振荡电阻R6控制。发射信号的选择可由{6}脚的DIS端调节。DIS接地时为4次/秒,DIS开路时为2次/秒。红外接收管S接收到红外信号后,通过内部运放(A1、A2、A3)放大、整形及检测、除颤处理后,由OUT0、OUT1、OUT2输出。无物体靠近时,OUT0输出低电平,物体靠近及物体停留期间,OUT0输出高电平。OUT1和OUT2的输出形式由选择开关P0、P1的状态决定。用户可根据需要,设置不同的工作模式。B1、IC1、D4~D7等组成电源,为IC2供电。芯片功耗非常小,可用电池供电。制作时,红外发射和接收管应安装在同一直线上,相距5cm以内(调节C8,接收距离可在5~25cm内变化)。F、S两管间的轴线可视反射物的远近和设备体积按平行安装或按45°角以内安装,一般不影响反射接收距离。如果发生自激,可在管子外面套上黑色胶套加以屏蔽,这样还能改善方向性,提高灵敏度。
