一、三极管测量方法-管脚辨别方法

1、数字万用表辨别三极管管脚

数字式万用检测三极管的要点是检测两个PN结的导通压降，选择数字万用表“二极管”。实际上三极管可以看成是两个二极管相连。

例如 PNP 管的基极是二个二极管负极的共同点，如下图。

PNP图

NPN 管的基极是二个正极的共同点，如下图。

NPN图

这样的话，就可以很好判断，要辨别管脚就很容易。

第一步：定基极

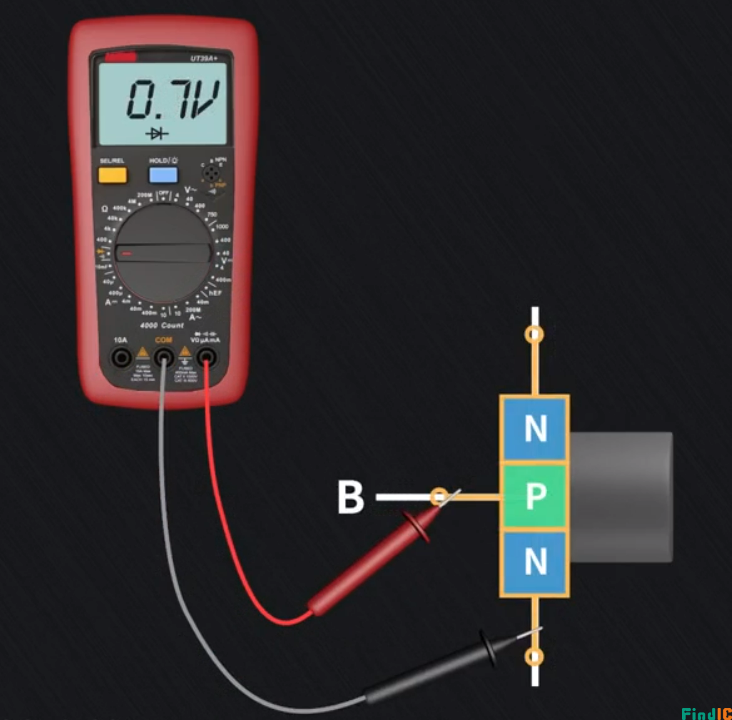

用红表笔接触某一极，黑表笔分别接另外两极，直到测出两组压降约为0.3V（0.7V），那么红表笔一端为基极，该管为 NPN 。

NPN三极管测量方法图

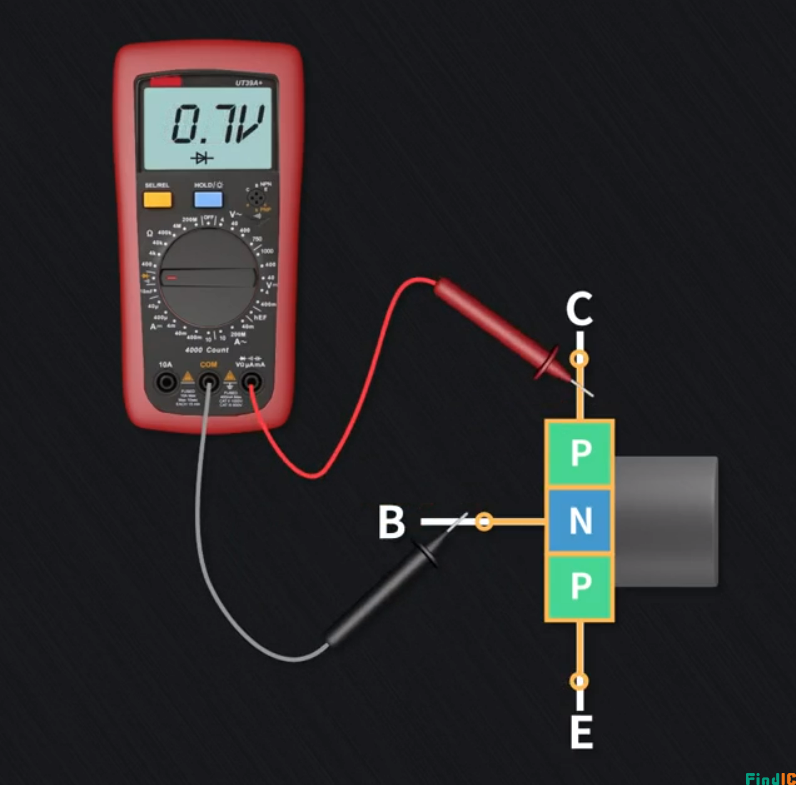

用黑表笔接触其中一极，红表笔分别接另外两极，直到测出两组压降约为0.3V（或0.7V），那么黑表笔一段为基极，该管为 PNP 。

PNP三极管测量方法图

第二步：定发射极和集电极

确定好基极之后，比较基极和另外两级间的正向压降，正向压降较大的为发射极，比较小的为集电极。

NPN三极管测量方法图

2、根据型号标识来查阅Datasheet，从而识别三极管的引脚

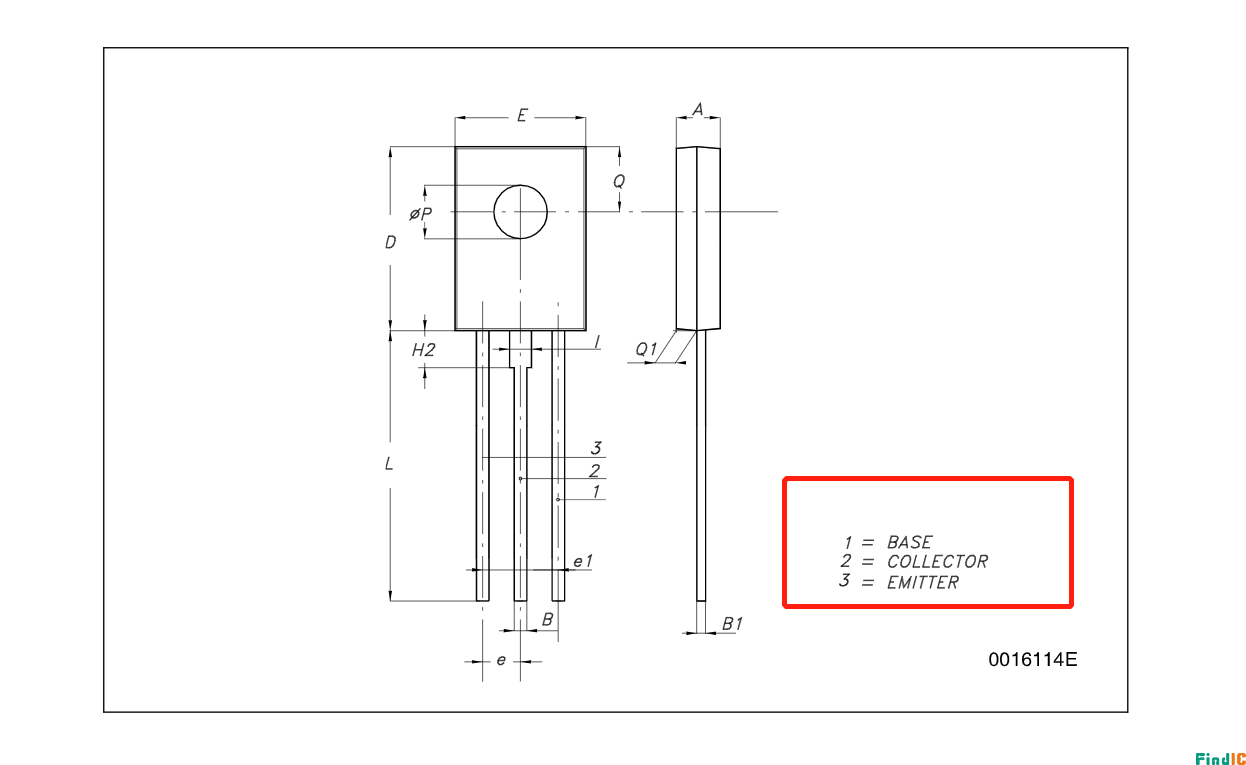

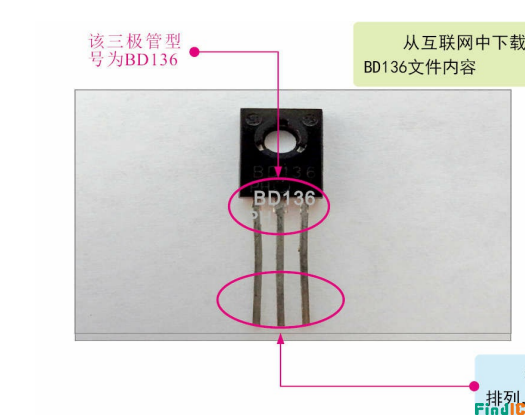

如下图，该三极管的型号为BD136，去网上搜索该型号的Datasheet，上面会明确标识管脚。如下图（来自《从入门到精通电子元器件》）

三极管的型号图

采芯网BD136三极管Datasheet截图

3、根据外观来辨别三极管的管脚（参考来源《电子元器件从入门到精通》）

第一种：塑料封装三极管辨别管脚

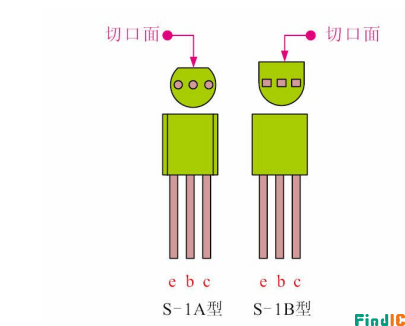

S -1（S-1A、S-1B）型都有半圆形底面，识别时，将引脚朝下，切口面朝向自己，此时三极管的引脚从左向右依次为e、b、c。

s-1三极管辨别管脚图

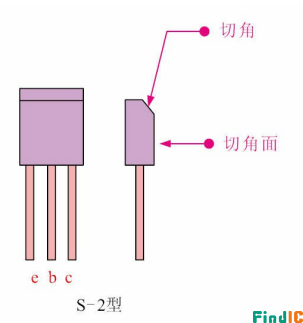

S-2型为顶面有切角的块状外形，识别时，将引脚朝下，切角朝向自己，此时三极管的引脚从左向右依次为e、b、c。

s-2三极管辨别管脚图

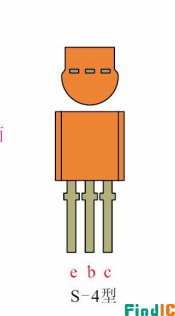

S-4型引脚识别较特殊，识别时，将引脚朝上，圆面朝向自己，此时三极管的引脚从左向右依次为e、b、c。

s-4三极管管脚辨别图

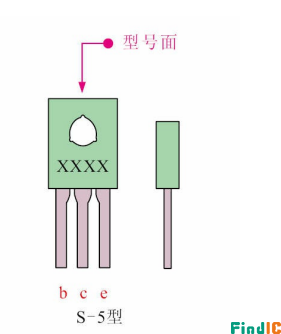

S-5型三极管的中间有一个三角形孔，识别时，将引脚朝下，印有型号的一面朝自己，此时从左向右依次为b、c、e。

s-5三极管管脚辨别图

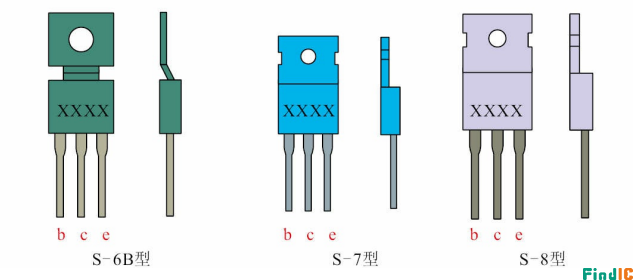

S-6A型、S-6B型、S-7型、S-8型一般都有散热面，识别时，将引脚朝下，印有型号的一面朝自己，此时从左向右依次为b、c、e。

S-6A型、S-6B型、S-7型、S-8型三极管管脚辨别图

第二种：金属封装三极管辨别管脚

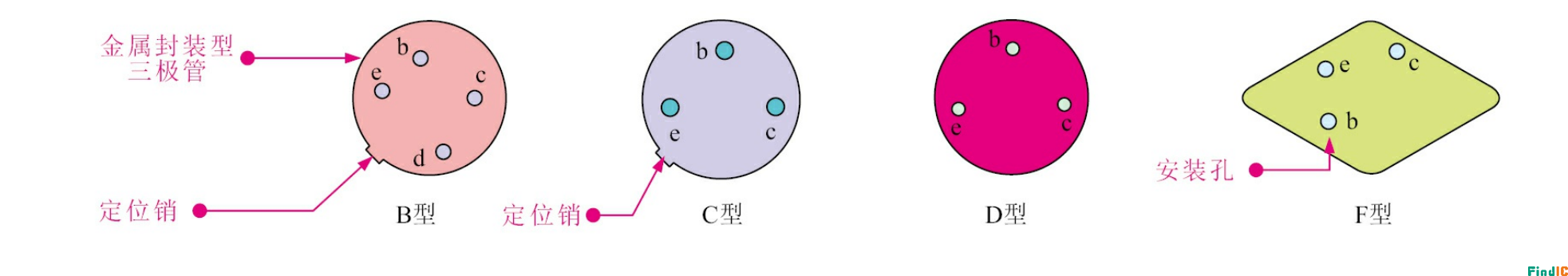

• B 型三极管外壳上有一个突出的定位销，将引脚朝上，从定位销开始顺时针依次为 e、b、c、d，其中 d 脚为外壳的引脚。

• C 型、D 型三极管的三只引脚呈等腰三角形，将引脚朝上，三角形底边的两引脚分别为 e、c，顶部为 b。

• F 型三极管只有两只引脚，将引脚朝上，按图中方式放置，上面的引脚为e极，下面的引脚为 b 极，管壳为集电极。

B、C、D、F三极管管脚辨别图

4、用指针式万用表测量三极管

（1）首先将万用表功能旋转置于“Rx100”或“Rx1K”挡，将黑表笔接在某一只引脚上不动，红表笔分别测量另外二只引脚。

如果在测量中，万用表测量的电阻值都很小，则该三极管为 NPN 型三极管，且黑表笔接的电极为基极（B）级。

如果在二次测量中万用表测量的电阻值都很大，则该三极管为 PNP 型三极管，且黑表笔接的电极为基极（B）极。

如果在测量中，万用表测量的电阻值一个大一个小，则黑表笔接的电极不是基极(B极)，此时应将万用表黑笔换到另一个引脚上进行测试，直到按上面的原则找到基极为止。

（2）确定好基极后，将万用表功能旋转置于“Rx10K”挡（利用表内9V或15V电池），判别NPN型和PNP型三极管的集电极与发射极。

对于NPN型三极管，测量时将红、黑表笔分别接基极外的二只引脚，用一只手指将基极与黑表笔相接触，观察指针的偏转；将红、黑表笔交换再重测一次，观察指针偏转。对比这二次测量，指针偏转量大的一次，黑表笔接的是集电极，红表笔接的是发射极。

对于PNP型三极管，测量时将红、黑表笔分别接除基极外的二只引脚，用一只手指将基极与红表笔相接触，观察指针的偏转；将红、黑表笔交换再重新测一次，观察指针偏转。在这二次测量中，指针偏转量大的一次接法时，黑表笔接的是发射极，红表笔接的是集电极。

二、三极管怎么测量好坏？

三极管损坏后常见的现象主要有：

（1）B-E 结击穿短路和开路；

（2）C-E 结击穿短路和开路；

（3）C-B 结击穿短路。

一般来讲，C-E 结击穿短路时，C-B 结大多也击穿短路。

1、检测PNP型三极管的好坏

检测 PNP 型三极管好坏的方法如下：

1）首先将三极管从电路板中卸下，然后清洁三极管的引脚。

2）用指针式万用表的“Rx1K”挡，分别测量三极管集电结的反向电阻，正向电阻和发射结的反向电阻，正向电阻。

3）将集电结和发射结的正反向电阻进行比较，如果集电结，发射结的反向电阻小于正向电阻，且集电结和发射结的正向电阻相等，则该PNP型三极管正常。

黑表笔接三极管的B极，红表笔接C极，测量的为集电结的反向电阻。将红黑表笔反过来测量的为集电结的正向电阻。

2、检测NPN型三极管的好坏

检测 NPN 型三极管好坏的方法如下：

1）首先将三极管从电路板中卸下，然后清洁三极管的引脚。

2）用指针式万用表的“Rx1K”挡，分别测量三极管集电结的反向电阻，正向电阻和发射结的向电阻，正向电阻。

3）将集电结和发射结的正反向电阻进行比较，如果集电结，发射结的反向电阻大于正向电阻，且集电结和发射结的正向电阻相等，则该NPN型三极管正常。

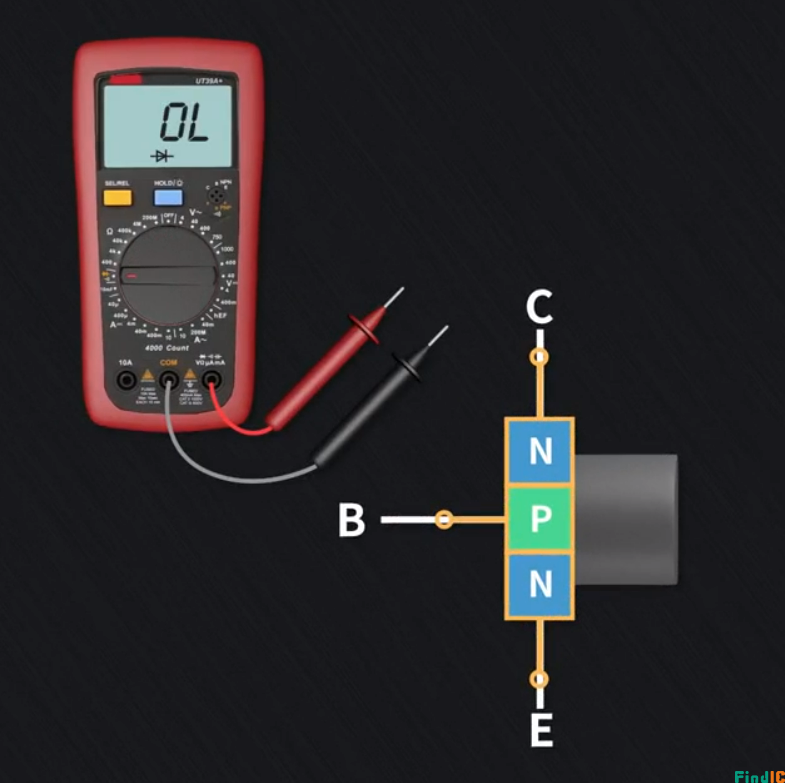

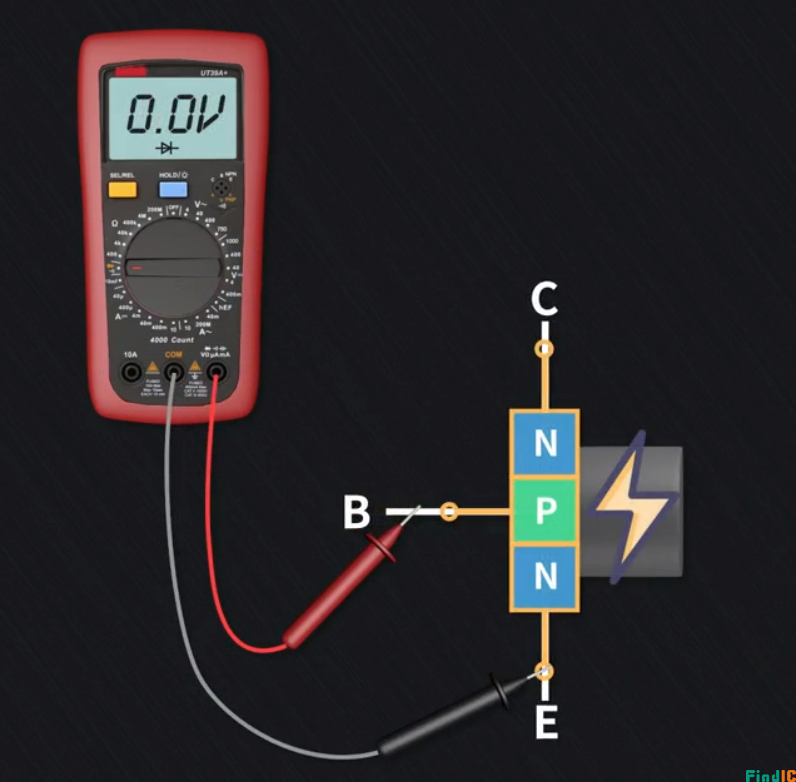

如下图，导通了，万用表却没有读数，可以判断三极管坏了。

NPN三极管测量好坏图

以上就是关于三极管测量好坏和辨别管脚的一些知识，如果有错误的地方或者补充，欢迎大家在评论区留言。
