DC-DC不同引脚有什么作用?
24c01硬件电子 2024-05-17

RT/CLK/SYNC

 RT是DC-DC的内部振荡器频率控制引脚,R是指电阻,一般连接一个电阻到地来控制DCDC的工作频率,电阻阻值在数据手册中会以表格形式给出。

SYNC和CLK是DCDC外部时钟输入引脚,SYNC是SYNCHRONIZING-同步的意思,CLK是Clock-时钟的意思;此引脚连接外部时钟源来控制DC-DC运行频率。 外部时钟输入的好处是当有多个DCDC时,用同一个时钟可以减少总输入电流纹波,对电路的EMC有好处。

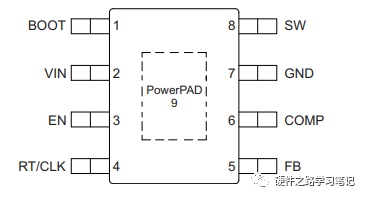

RT与CLK有时会是同一个引脚

02

PG/PERGD/PGOOD

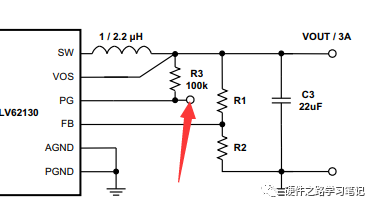

 电源状态指示脚,一般是开漏输出,需要连接上拉电阻,此引脚可以接LED指示灯,也可以接MCU的IO。当电源输出正常时输出高电平,当电源输出异常时输出低电平。

03

FB/VSENSE

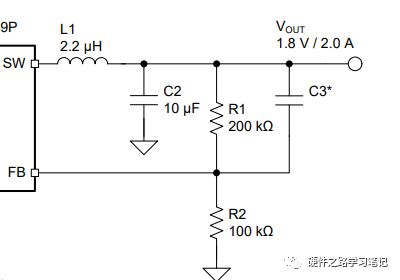

 FB脚是反馈脚,形成负反馈后是固定电压,此电压数据手册会给出,以下图为例,FB电压已知Vfb是0.6V,则输出电压=Vfb*(1+R1/R2)。

04

COMP

 该引脚是误差放大器输出和 PWM 比较器的输入,一般串联容阻用作频率补偿。根据原理不同可能接地或者接FB脚。 为何要做频率补偿?电源IC在工作过程中,可能遇到负载突然变大或者变小的情况,这种情况下对电源IC的动态性能要求很高,否则可能会出现电压突降或者过冲的情况。如果遇到输出电压在负载突变时不稳定的情况,应当调整COMP脚链接的容阻值。




05

BOOT/VBST

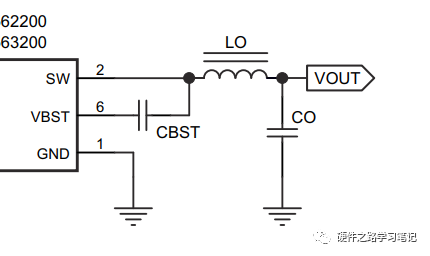

 BOOT脚是高侧 FET 栅极驱动器的升压电容器引脚,此引脚一般用一个0.1uF电容连接到SW脚,以提高栅极驱动电压。

如图所示,要想使高侧NMOS开通,则NMOS栅极G点电压应该比NMOS源极SW点电压高,但在SW脚电压接近输入电压VIN的情况下,VG无法高于SW电压,因此需要VBST电容,利用电容电压不可突变的特性,将运放HS的供电电压提高到大于大于SW电压即大于输入电压VIN,以此使G点电压大于SW。

06

CS/CSG

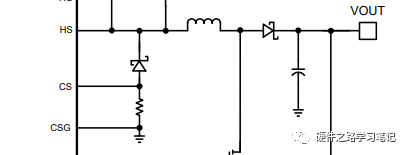

 C是指Current-电流,S是指传感器-Sensor,G是GND,一般CS与CSG之间连接一个分流电阻来起到读取电流的作用,一般可调限流保护的IC会有这两个引脚。

07

EN/ON#OFF


Enable Pin的简称,意思是使能脚,需要接一定的电压或者接地来控制IC的开关。在大部分引用中是接电阻到输入脚来使能IC。

08

EP/PAD

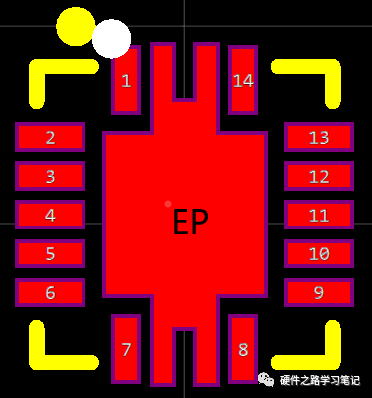

 EP脚是Exposed Thermal PAD脚的简称,封装的散热焊盘脚,需要接地有利于散热。

09

SW/PH

SW脚一般连接电感,因为此引脚在DCDC内部也连接MOS管开关,因此SW是开关Switch的简称。

10

参考IC如下

 TI:LM5118,TPS54331,TPS54360B,TPS56320x,TPS54231,TLV62569,TPS51200,TLV62130x,TPS54240等
