九大电容实物图文介绍
0 2022-01-29

一、钽电容

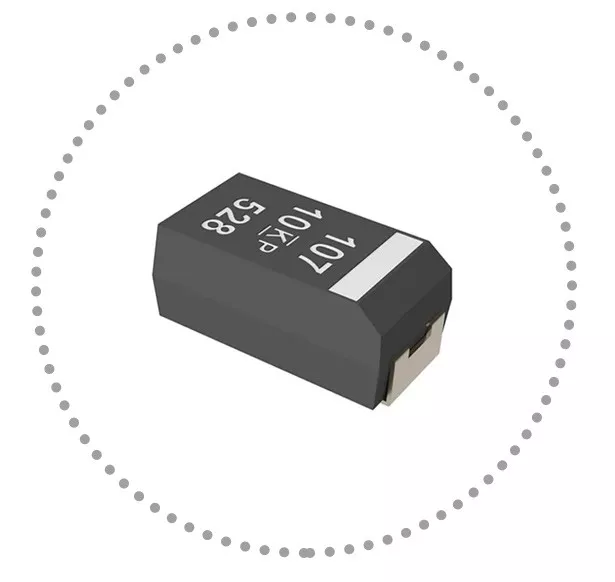

钽电容是一种体积小而又能达到较大电容值的产品,是1956年由美国贝尔实验室首先研制成功的,性能优异。钽电容器外形多种多样,往往会制成适于表面贴装的小型和片型元件。其不仅在军事通讯、航天等领域应用,而且钽电容的应用范围还在向工业控制、影视设备和通讯仪表等产品中扩展。

“▲▲ 坦电容

二、灯具电容

灯具电容器是以高纯电子铝箔为极板,以电容器纸、氧化铝为介质卷制而成,采用非固体电解质、金属外壳,引出端为双焊片式或引线式,用于单相交流电动机(50Hz或60Hz)的启动,使电动机在较低的启动电流下能够获得较高的转矩。它具有电气性能优良和质量稳定可靠的特点。

“▲▲ 灯具电容

三、MKPH电容

由Ducati energia公司研发的镀有特殊金属成分的聚丙烯膜PPMh MKPh,它的目的是支持自愈性能并减少介质损耗。相较于现在的其他纸介质及气体绝缘的电容器,PPMh电容器以它优越的过载能力和长寿命成为功率因数补偿系统新的目标。

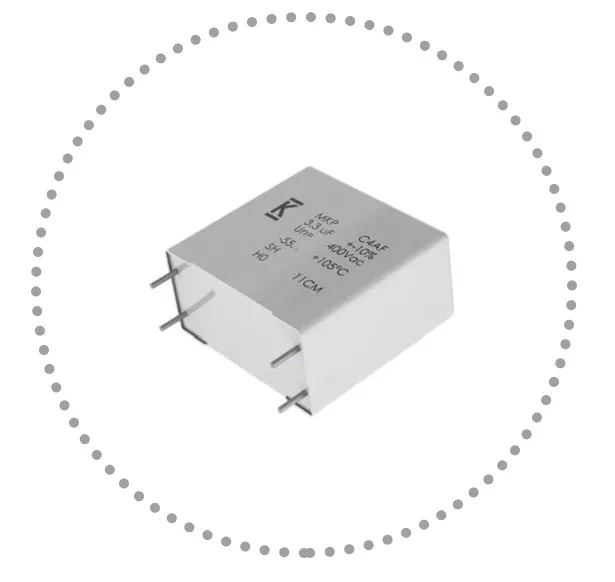

“▲▲ MKPH电容

四、PEI电容

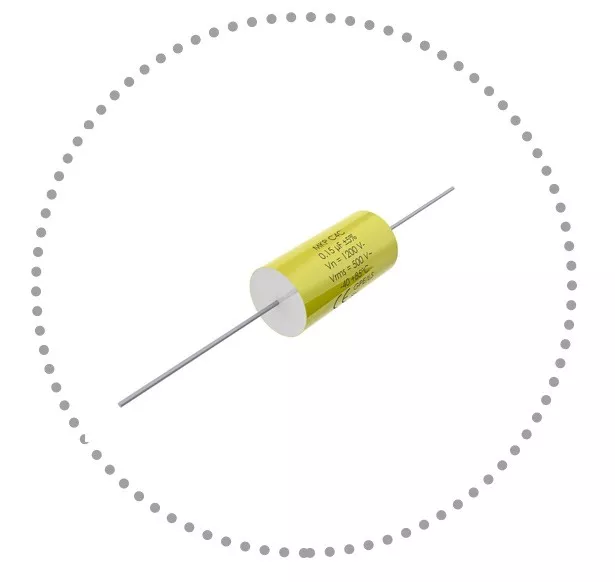

PEI电容是用两片金属箔做电极,夹在极薄绝缘介质中,卷成圆柱形或者扁柱形芯子,介质是涤纶,也称为涤纶薄膜电容、涤纶电容,其介电常数较高,体积小,容量大,稳定性较好,适宜做旁路电容。

“▲▲ PEI电容

五、贴片式钽电容

贴片式钽电容的特点是寿命长、耐高温、准确度高、滤高频改波性能极好,不过容值较小、价格也比铝电容贵,而且耐电压及电流能力相对较弱。它被应用于小容量的低频滤波电路中。

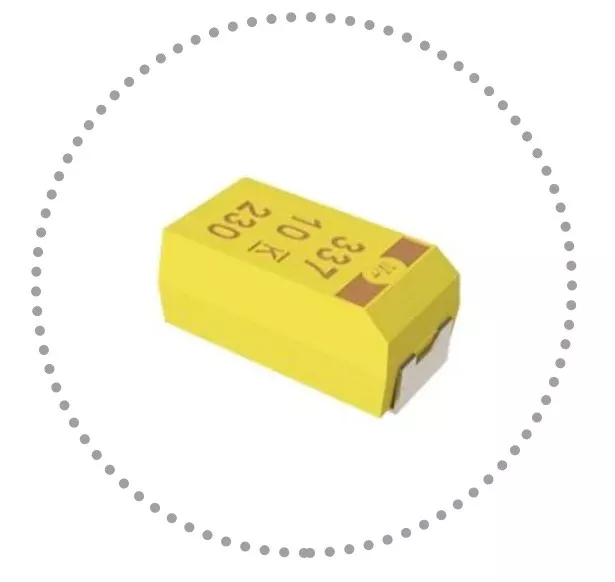

“▲▲ 贴片式坦电容

六、贴片铝电容

贴片铝电容与陶瓷电容相比,其表面均有电容容量和耐压标识,其表面颜色通常有黄色和黑色两种。譬如100-16即表示容量100μF,耐压16V。贴片式铝电解电容拥有比贴片式钽电容更大的容量,多见于显卡上,容量在300μF~1500μF之间,其主要用于满足电流低频的滤波和稳压作用。

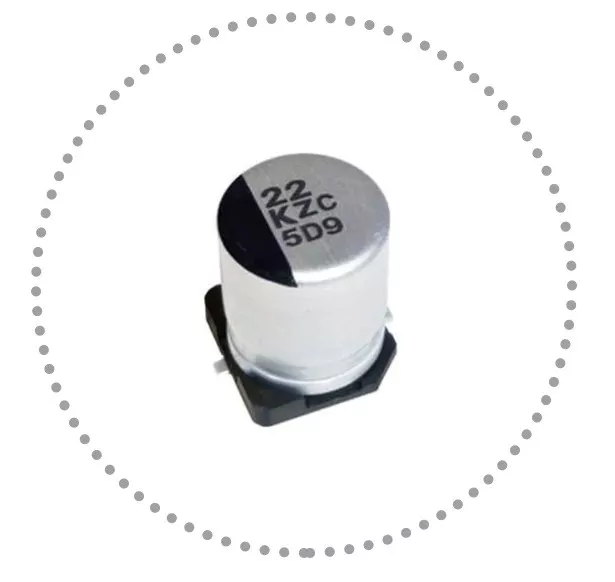

“▲▲ 贴片铝电容

七、贴片式陶瓷电容器

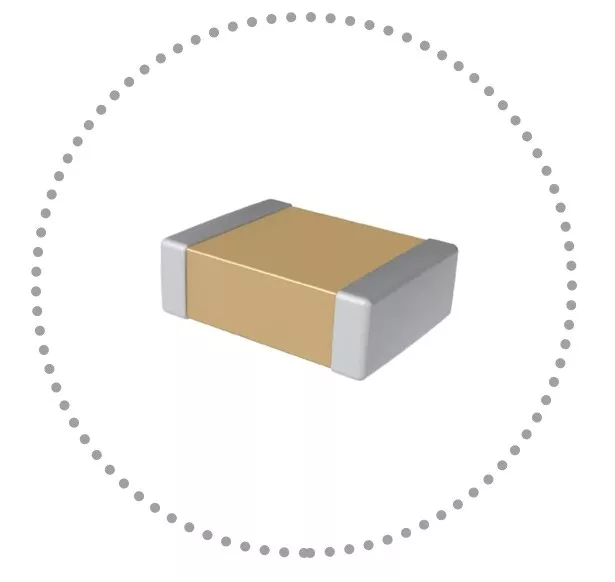

贴片式陶瓷电容无极性,容量也很小(PF级),一般可以耐很高的温度和电压,常用于高频滤波。陶瓷电容看起来有点像贴片电阻(因此有时候我们也称之为"贴片电容"),但贴片电容上没有代表容量大小的数字。

“▲▲ 贴片式陶瓷电容

八、自愈式并联电容器

自愈式并联电容器通俗地讲,就是当电容器的绝缘介质被击穿时,绝缘介质因热溶现象又恢复到绝缘状态的电容器,但电容值将随击穿次数的增加而降低,损耗值将增大。典型的有CBB系列、CBL系列电容器。

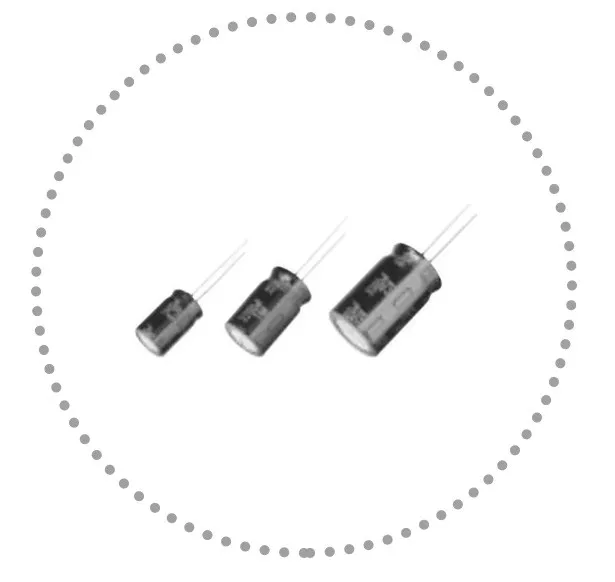

九、电解电容器

电解电容器的内部有储存电荷的电解质材料,分正、负极性,类似于电池,不可接反。正极为粘有氧化膜的金属基板,负极通过金属极板与电解质(固体或非固体)相连接。

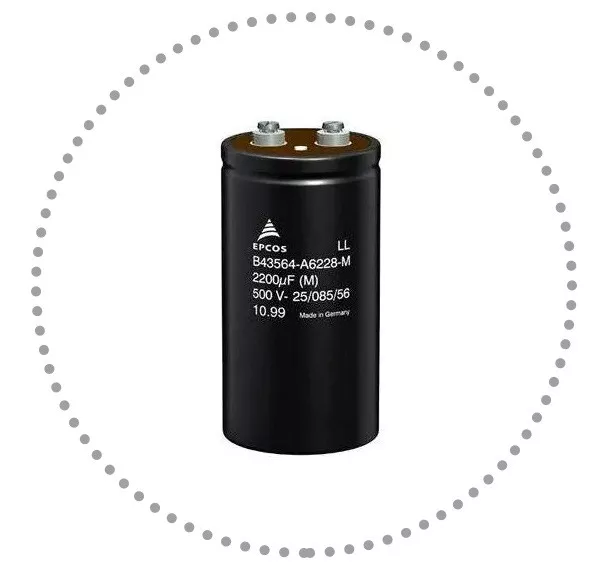

“▲▲ 电解电容
