光电二极管是什么?光电池又是什么?
网络整理 2021-10-21

光电池概述

光电池(photovoltaic cell,注意photocell一般指光敏电阻),是一种在光的照射下产生电动势的半导体元件。它是是能在光的照射下产生电动势的元件。用于光电转换、光电探测及光能利用等方面。

光电池是能在光的照射下产生电动势的元件。用于光电转换、光电探测及光能利用等方面。人们早发现和应用的是硒光电池。它的原理是硒在光作用下产生电子被电极收集而产生电动势。后来又发现和应用了各种半导体材料的光电池,如硅光电池、硫化银电池等。它的原理是半导体的p-n结在光的作用下产生新的电子-空穴对,电子和空穴在p-n结电场的作用下移动到结的两边形成附加电势差。

光电池也叫太阳能电池,直接把太阳光转变成电。因此光电池的特点是能够把地球从太阳辐射中吸收的大量光能转化换成电能。是一种在光的照射下产生电动势的半导体元件。光电池的种类很多,常用有硒光

电池、硅光电池和硫化铊、硫化银光电池等。主要用于仪表,自动化遥测和遥控方面。有的光电池可以直接把太阳能转变为电能,这种光电池又叫太阳能电池。太阳能电池作为能源广泛应用在人造地球卫星、灯塔、无人气象站等处。

光电池和光电二极管的区别

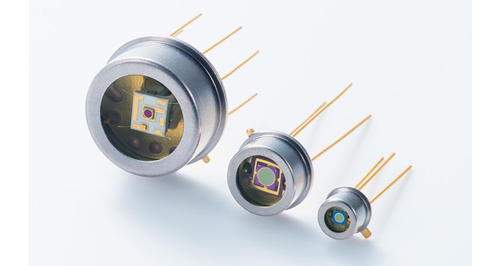

光电二极管概述

光电二极管(Photo-Diode)和普通二极管一样,也是由一个PN结组成的半导体器件,也具有单方向导电特性。但在电路中它不是作整流元件,而是把光信号转换成电信号的光电传感器件。

普通二极管在反向电压作用时处于截止状态,只能流过微弱的反向电流,光电二极管在设计和制作时尽量使PN结的面积相对较大,以便接收入射光。光电二极管是在反向电压作用下工作的,没有光照时,反向电流极其微弱,叫暗电流;有光照时,反向电流迅速增大到几十微安,称为光电流。光的强度越大,反向电流也越大。光的变化引起光电二极管电流变化,这就可以把光信号转换成电信号,成为光电传感器件。

光电池和光电二极管的区别

光电池和光电二极管的区别

1、制作衬底材料的掺杂浓度不同;

2、电阻率不同;

3、光电池在零偏下工作,光电二极管在反偏下工作;

4、光敏面积不同。

光电二极管与光电池都是具有PN节的光电器件,都 可把光的能量转换为电的能,但作为传感器时却有较大的不同,它们的主能差别在于: 光电二极管:线性好、响应速度快、暗电流小。光电池:灵敏度高、成本低。

光电池的优点得益于其光接收面积大,其缺点也是来源于此,如果作为太阳能发电的器件,光电二极管就无法与光电池相比了。
