薄膜电容失效分析
网络整理 2021-10-25

薄膜电容器是属于一种使用频率算是比较高的电器,它主要是被广泛的使用在模拟信号的交连以及其他电源处。薄膜电容器它具有非常多优良的特点,是一种相当优秀的电容器产品。

电容器失效

电容器击穿、开路、引线断裂、绝缘了破裂等使电容器完全失去工作能力的失效属致命性失效,其余一些失效会使电容不能满足使用要求,并逐渐向致命失效过渡;

电容器在工作应力与环境应力综合作用下,工作一段时间后,会分别或同时产生某些失效模式。同一失效模式有多种失效机理,同一失效机理又可产生多种失效模式。失效模式与失效机理之间的关系不是一一对应的。

薄膜电容失效分析

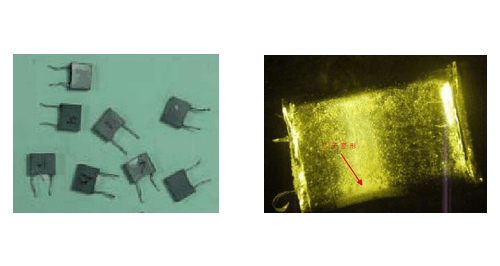

薄膜电容器用于二极管吸收电路,电容额定压630VDC, 电路中正常尖峰小于200V,满足降额要求。失效电容器外观良好,无损坏痕迹用LCR长测试,失效样品均无容量,引脚间呈开路状态解开电容器塑料封装,引线以及引线与喷金层焊接良好,喷金层与芯子连接部位有发黑痕迹;展开电容器芯子金属化膜,部分失效电容器金属化膜光亮平整完好,另。 部分金属化膜已经发热变形。初步判断为电路dv/dt过人导致电容器失效。测试电路中电压波形,发现dv/dt 为3000V/u s,但选用的薄膜电容器dv/dt值只有40V/μ s。

为验证失效模式,取批新电容器,初测正常,上机老化后,电容器80-90%

薄膜电容器的失效分析

失效,排除厂家来料质量问题,确定该电容器不适合在该电路中使用。

解决方案

所有单板(包括半成品、成品以及发货产品》此位置使用的该电容器全部更换为可规格dv/dt较人的双面金属化聚丙烯山容器后问题解决。

对于薄膜电容,选取吸收电容的参数除电压和容量外,主要的指标还有dv/dt和纹波电流(电压)。特别是dv/dt这个参数,即使是容量和电压相同,系列不同、引脚间距不同的电容,其额定值可从几V/us到几KV/us。如果仅从电压和容量指标选择电容,电容I作一段时间后就会容值衰减甚全消失。另外由于功率器件开关频率比较高(可达上百KHz),高频下较小的电压波动就会导致较人的纹波电流(I=WCU),过人的纹波电流将导致心容温开高、参数劣化或烧毁。

声明: 本文转载自其它媒体或授权刊载,目的在于信息传递,并不代表本站赞同其观点和对其真实性负责,如有新闻稿件和图片作品的内容、版权以及其它问题的,请联系我们及时删除。(联系我们,邮箱:evan.li@aspencore.com )
