贴片电阻知识大全
网络整理 2021-09-18

贴片电阻知识大全

选择表面贴装片式技术符合电阻性能要求

表面贴装电阻器是主要关键的电子元件电路组成。多样化电子、电路的使用和需求,开发了贴片电子元件。总结电子机械和工具的应用技术有关的表面贴装电阻器使用,特别是需要高密度安装这些贴片电子元件。为了选择合适的贴片电阻,一般来说,必须先确认应用电路的特点,如下面的步骤:

单晶片电阻或复合片式电阻器;

对于单晶片电阻器,选项的厚膜贴片或薄膜贴片;

复合贴片,还有另外一个选择的贴片排列电阻 RCA 系列(共用端口电路)或贴片上网络电阻 RCN 系列(独立端口电路);

需耐脉冲击应用的要求,额定工作电压(功率 Wattage)是一个关键因素。

需稳定和精确度应用的要求,查德键的电气规格的温度系数 TCR 和电阻公差参数。

薄膜和厚膜贴片电阻的比较

贴片电阻识别方法

贴片元件具有体积小、重量轻、安装密度高,抗震性强。抗干扰能力强,高频特性好等优点,广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。贴片元件按其形状可分为矩形、圆柱形和异形三类。按种类分有电阻器、电容器,电感器、晶体管及小型集成电路等。贴片元件与一般元器件的标称方法有所不同。

下面主要谈谈片状电阻器的阻值标称法:

片状电阻器的阻值和一般电阻器一样,在电阻体上标明。共有三种阻值标称法,但标称方法与一般电阻器不完全一样。

数字索位标称法

(一般矩形片状电阻采用这种标称法)

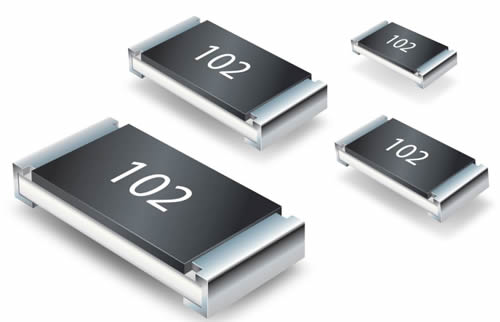

数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的位和第二位为有效数字,第三位表示在有效数字后面所加“0”的个数。这一位不会出现字母。

例如:“472′‘表示”4700Ω“;”151“表示”150Ω“。 如果是小数。则用”R“表示”小数点“。并占用一位有效数字,其余两位是有效数字。

例如:”2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。

色环标称法

(一般圆柱形固定电阻器采用这种标称法)

贴片电阻与一般电阻一样,大多采用四环(有时三环)标明其阻值。环和第二环是有效数字,第三环是倍率。例如:“棕绿黑”表示“15Ω”;“蓝灰橙银”表示“68kΩ”误差±10%。

E96数字代码与字母混合标称法

贴片电阻相关图片数字代码与字母混合标称法也是采用三位标明电阻阻值,即“两位数字加一位字母”,其中两位数字表示的是E96系列电阻代码。它的第三位是用字母代码表示的倍率。例如:“51D”表示“332&TImes;103;332kΩ”;“249Y”表示“249&TImes;10-2 ; 2.49Ω”。

薄膜和厚膜贴片电阻的比较

主要的区别厚膜和薄膜电阻不是实际厚度的电影,而是皮膜是如何应用到贴片的陶瓷基片表面(贴片电阻)或陶瓷圆棒(轴向电阻)。

薄膜电阻器是由真空溅射法(真空沉积)把电阻钯材附着到绝缘陶瓷基板上。然后再将皮膜蚀刻,类似印刷电路板制造过程;也就是说,将表面涂有事先设计好的感光材料图样于皮膜,用紫外线照射,然后外露光敏涂料的激发,使覆盖的皮膜被蚀刻掉。

厚膜电阻器是由丝网印刷法,将厚厚的导电膏 (Ceramic 和 Metal, 称为 Cermet 金属陶瓷),涂在氧化铝陶瓷基底。这种复合材料含有玻璃和压电陶瓷(陶瓷)原料,然后在 850°C 烤箱,烧结形成厚膜皮膜。

薄膜电阻器比厚膜更具有低温度系数 TCR 和更精确的公差,这归功于溅射技术能精确定时控制。但厚膜电阻器具有较好的耐电压、耐冲击的承受能力,因为较厚的皮膜。

FH系列是在高密度陶瓷基板上运用真空溅镀方式来生产,制程中不断求新求进,达到高精度 ± 0.01% 及温度系数 (TCR)5ppm ,提供完整尺寸0402/0603/0805/1206/2010/2512 及阻值范围。

贴片耐冲击电阻 PWR 系列,高额定功率,改进工作额定电压,优秀的耐脉冲性能,常应用于等离子、医疗设备等。

超精密贴片电阻 AR 系列,温度系数只有±5ppm~±50ppm,超精密性±0.01%~±1%,TaN 和 Ni/Cr 真空溅镀厚膜,常应用于医疗设备,精密量测仪器,电子通讯等。

贴片 FCR 厚膜电阻 系列是在真空中溅镀上一层合金电阻膜于陶瓷基板上,加玻璃材保护层及三层电镀而成,具有可靠度高,外观尺寸均匀,精确且有温度系数与阻值公差小的特性。

关于贴片电阻的选购

表面组装技术(SMT)的应用已十分普遍,采用SMT组装的电子产品的比例已超过90%。中国从八十年代起开始应入SMT技术。随着小型SMT生产设备的开发,SMT的应用范围在进一步扩大,航空、航天、仪器仪表、机床等领域也在采用SMT生产各种批量不大的电子产品或部件。

除了电子产品开发人员用贴片式器件开发新产品外,维修人员也开始大量地维修SMT技术组装的电子产品。

介绍应用量的贴片电阻、电容及电感的主要参数及规格,以求对开发人员、维修人员选购这些贴片式元件有所帮助。

贴片电阻的型号并不统一,由各生产厂家自行设定,并且型号特别长(由十几个英文字母及数字组成)。在选购时如能正确地提出贴片电阻各种参数及规格,那就能很方便地选购(或订购)到所需的电阻了。

贴片电阻有5种参数,即尺寸、阻值、允差、温度系数及包装。

1、尺寸系列贴片电阻系列一般有7种尺寸,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。另一种是米制代码,也由4位数字表示,其单位为毫米。不同尺寸的电阻,其功率额定值也不同。表1列出这7种电阻尺寸的代码和功率额定值。

2、阻值系列 标称阻值是按系列来确定的。各系列是由电阻的允差来划分的(允差越小则阻值划分得越多),其中常用的是E-24(电阻值的允差为±5%)所示。

贴片电阻表面上用三位数字来表示阻值,其中位、第二位为有效数,第三位数字表示后接零的数目。有小数点时用“R”来表示,并占一位有效位数。标称阻值代号表示方法。

贴片电阻

3、允差贴片电阻(碳膜电阻)的允差有4级,即F级,±l%;G级,±2%;J级,±5%;K级,±10%。

4、温度系数贴片电阻的温度系数有2级,即w级,±200ppm/℃;X级,±lOOppm/℃。只有允差为F级的电阻才采用x级,其它级允差的电阻一般为w级。

5、包装主要有散装及带状卷装两种。

贴片电阻的工作温度范围为-55-- 125℃,工作电压与尺寸有关:0201低,0402及0603为50V,0805为150V,其它尺寸为200V。
