贴片电阻识别方法
网络整理 2021-09-16

片式固定电阻器,从Chip Fixed Resistor直接翻译过来的,俗称贴片电阻(SMD Resistor) ,是金属玻璃釉电阻器中的一种。是将金属粉和玻璃釉粉混合,采用丝网印刷法印在基板上制成的电阻器。耐潮湿和高温, 温度系数小。可大大节约电路空间成本,使设计更精细化。

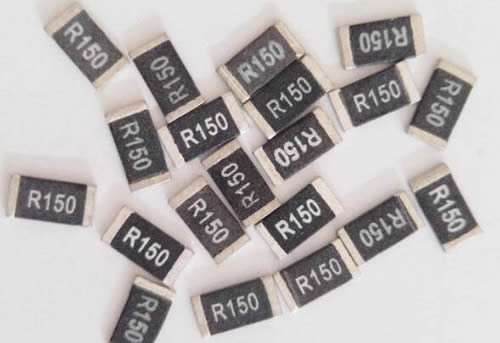

贴片电阻怎么识别

贴片电阻特性

·体积小,重量轻;

·适应再流焊与波峰焊;

·电性能稳定,可靠性高;

·装配成本低,并与自动装贴设备匹配;

·机械强度高、高频特性优越。

贴片电阻的基本参数

贴片电阻有5种参数,即尺寸、阻值、允差、温度系数及包装。

1、尺寸系列贴片电阻系列一般有7种尺寸,用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。另一种是米制代码,也由4位数字表示,其单位为毫米。不同尺寸的电阻,其功率额定值也不同。表1列出这7种电阻尺寸的代码和功率额定值。

2、阻值系列 标称阻值是按系列来确定的。各系列是由电阻的允差来划分的(允差越小则阻值划分得越多),其中常用的是E-24(电阻值的允差为±5%)。

贴片电阻表面上用三位数字来表示阻值,其中位、第二位为有效数,第三位数字表示后接零的数目。有小数点时用“R”来表示,并占一位有效位数。标称阻值代号表示方法。

3、允差贴片电阻(碳膜电阻)的允差有4级,即F级,±l%;G级,±2%;J级,±5%;K级,±10%。

4、温度系数贴片电阻的温度系数有2级,即w级,±200ppm/℃;X级,±lOOppm/℃。只有允差为F级的电阻才采用x级,其它级允差的电阻一般为w级。

5、包装主要有散装及带状卷装两种。

贴片电阻的工作温度范围为-55-- 125℃,工作电压与尺寸有关:0201低,0402及0603为50V,0805为150V,其它尺寸为200V。

贴片电阻识别方法

1、数字索位标称法(一般矩形片状电阻采用这种标称法)

数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的位和第二位为有效数字,第三位表示在有效数字后面所加“0”的个数。这一位不会出现字母。

例如:“472′‘表示”4700Ω“;”151“表示”150Ω“。 如果是小数。则用”R“表示”小数点“。并占用一位有效数字,其余两位是有效数字。例如:”2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。

2、色环标称法(一般圆柱形固定电阻器采用这种标称法)

贴片电阻与一般电阻一样,大多采用四环(有时三环)标明其阻值。环和第二环是有效数字,第三环是倍率。例如:“棕绿黑”表示“15Ω”;“蓝灰橙银”表示“68kΩ”误差±10%。

3、E96数字代码与字母混合标称法

数字代码与字母混合标称法也是采用三位标明电阻阻值,即“两位数字加一位字母”,其中两位数字表示的是E96系列电阻附表2。它的第三它的第三位是用字母代码表示的倍率。例如:“51D”表示“332×103;332kΩ”;“249Y”表示“249×10-2;2.49”。

以上所介绍的内容,就是贴片电阻常见的识别方法。通过这些识别方法,可以更好地帮助大家快速地识别出贴片电阻的阻值。
