场效应晶体管作用是什么
网络整理 2021-09-15

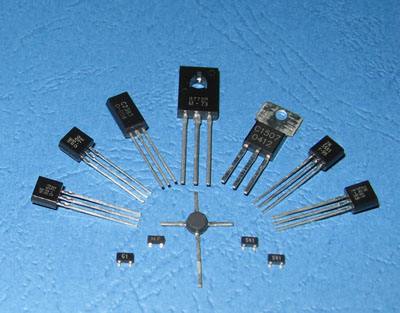

场效应晶体管(英语:field-effecttransistor,缩写:FET)是一种通过电场效应控制电流的电子元件。它依靠电场去控制导电沟道形状,因此能控制半导体材料中某种类型载流子的沟道的导电性。

场效应晶体管有时被称为单极性晶体管,以它的单载流子型作用对比双极性晶体管(bipolar juncTIon transistors,缩写:BJT)。尽管由于半导体材料的限制,以及曾经双极性晶体管比场效应晶体管容易制造,场效应晶体管比双极性晶体管要晚造出,但场效应晶体管的概念却比双极性晶体管早。

场效应晶体管特点

(1)场效应管是电压控制器件,它通过VGS来控制ID;

(2)场效应管的输入端电流极小,因此它的输入电阻很大。

(3)它是利用多数载流子导电,因此它的温度稳定性较好;

(4)它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数;

(5)场效应管的抗辐射能力强;

(6)由于不存在杂乱运动的少子扩散引起的散粒噪声,所以噪声低。

场效应晶体管有哪几种分类

场效应晶体管有哪几种分类

场效应管分为结型场效应管(JFET)和绝缘栅场效应管(MOS管)两大类。

按沟道材料型和绝缘栅型各分N沟道和P沟道两种;按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管,而MOS场效应晶体管又分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类。

一、结型场效应管(JFET)

1、结型场效应管的分类:结型场效应管有两种结构形式,它们是N沟道结型场效应管和P沟道结型场效应管。

结型场效应管也具有三个电极,它们是:栅极;漏极;源极。

电路符号中栅极的箭头方向可理解为两个PN结的正向导电方向。

2、结型场效应管的工作原理(以N沟道结型场效应管为例),N沟道结构型场效应管的结构及符号,由于PN结中的载流子已经耗尽,故PN基本上是不导电的,形成了所谓耗尽区,当漏极电源电压ED一定时,如果栅极电压越负,PN结交界面所形成的耗尽区就越厚,则漏、源极之间导电的沟道越窄,漏极电流ID就愈小;反之,如果栅极电压没有那么负,则沟道变宽,ID变大,所以用栅极电压EG可以控制漏极电流ID的变化,就是说,场效应管是电压控制元件。

二、绝缘栅场效应管

1、绝缘栅场效应管(MOS管)的分类:绝缘栅场效应管也有两种结构形式,它们是N沟道型和P沟道型。无论是什么沟道,它们又分为增强型和耗尽型两种。

2、它是由金属、氧化物和半导体所组成,所以又称为金属—氧化物—半导体场效应管,简称MOS场效应管。

3、绝缘栅型场效应管的工作原理(以N沟道增强型MOS场效应管为例)它是利用UGS来控制“感应电荷”的多少,以改变由这些“感应电荷”形成的导电沟道的状况,然后达到控制漏极电流的目的。在制造管子时,通过工艺使绝缘层中出现大量正离子,故在交界面的另一侧能感应出较多的负电荷,这些负电荷把高渗杂质的N区接通,形成了导电沟道,即使在VGS=0时也有较大的漏极电流ID。当栅极电压改变时,沟道内被感应的电荷量也改变,导电沟道的宽窄也随之而变,因而漏极电流ID随着栅极电压的变化而变化。

场效应管的工作方式有两种:当栅压为零时有较大漏极电流的称为耗尽型;当栅压为零,漏极电流也为零,必须再加一定的栅压之后才有漏极电流的称为增强型。

场效应晶体管作用是什么

1、场效应管可应用于放大。由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器。

2、场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。

3、场效应管可以用作可变电阻。

4、场效应管可以方便地用作恒流源。

5、场效应管可以用作电子开关。
