绘制原理图的时候我们经常会遇到现有原理图库中没有的元件，这是我们该怎么办呢？答案是自己绘制原理图库。下面我们来了解一下绘制原理图库的过程吧！

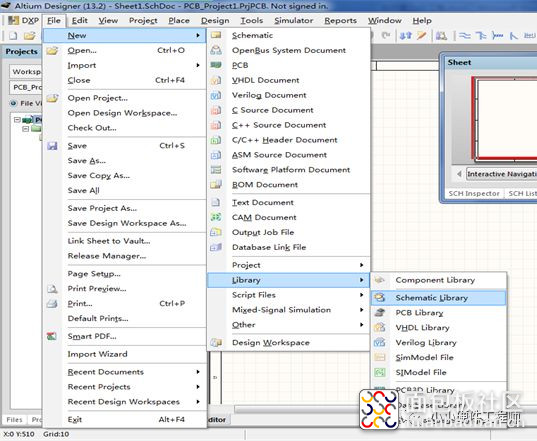

1、在工程中新建原理图库

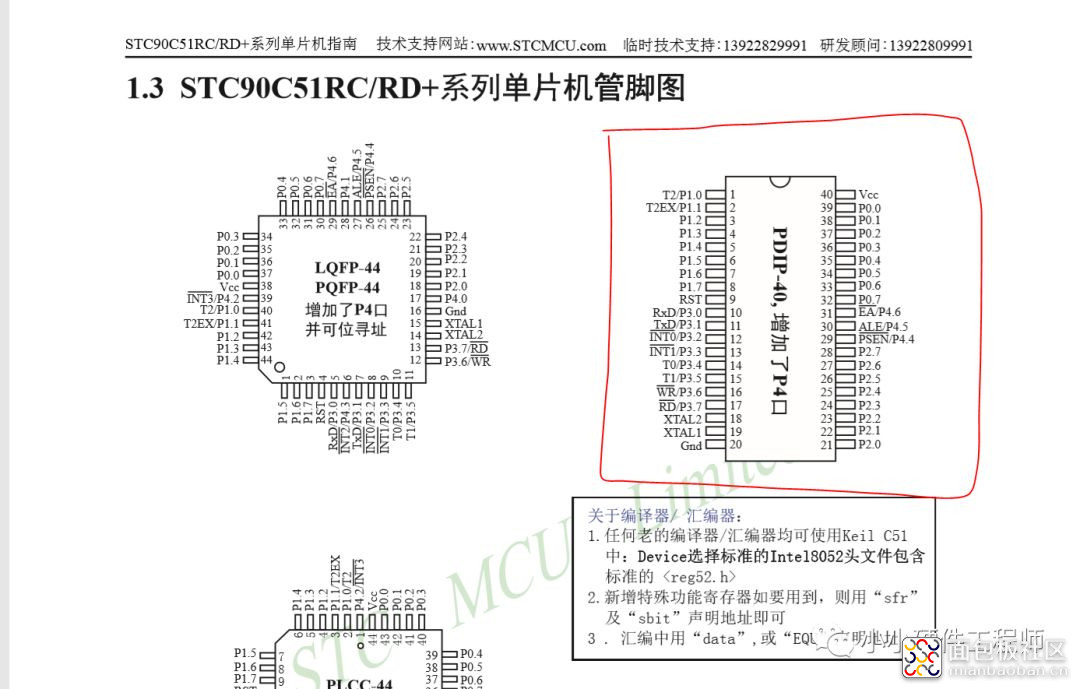

2、查找芯片手册了解元器件引脚及各引脚功能。（对于常见的元件我们可以直接进行绘制）。如下面所示，是我们常见的单片机的引脚及功能。

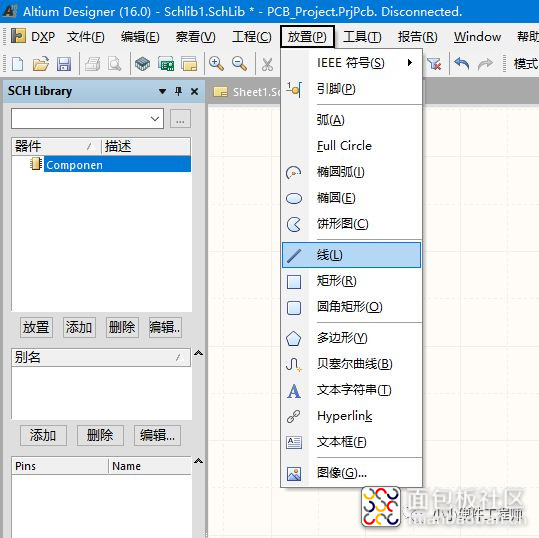

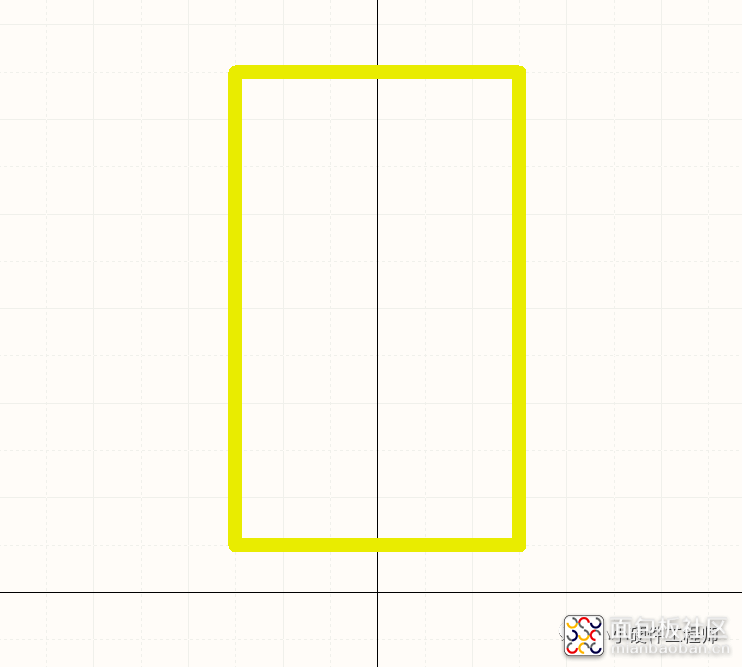

3、选择“放置---线”，进行绘制元件轮廓。

这里先简单绘制元件的轮廓，最后还要进行修改。

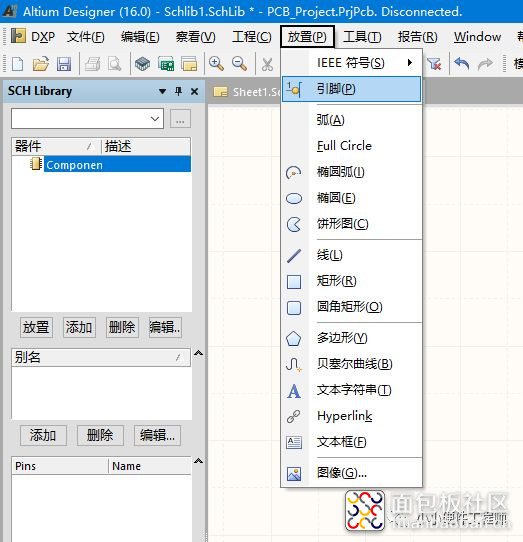

4、放置引脚。

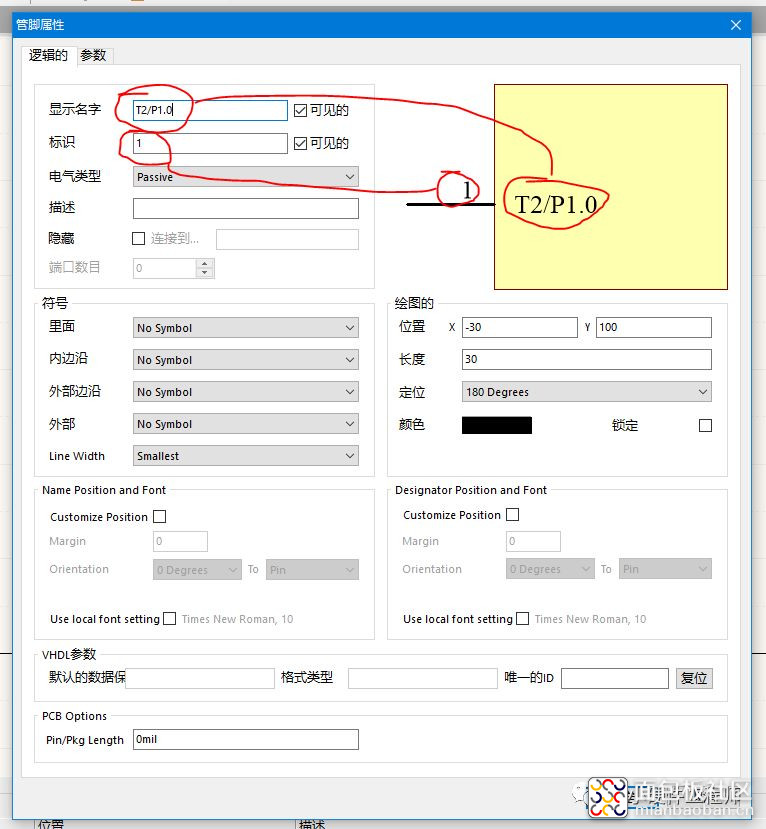

放置引脚前点击“Tab”键，进行引脚属性编辑。主要就是编辑红圈处，分别对应于右面视图中相应位置。

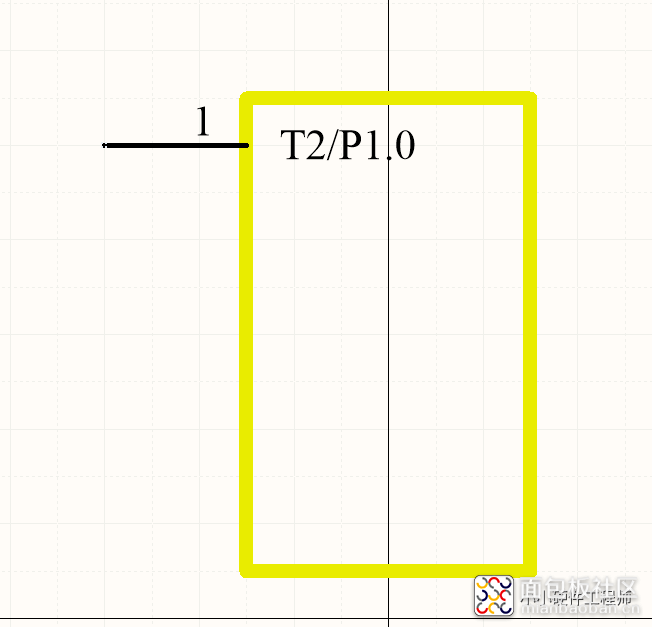

放置好的引脚如下哦。

5、继续放置其余引脚，直到完成整个元件的绘制。

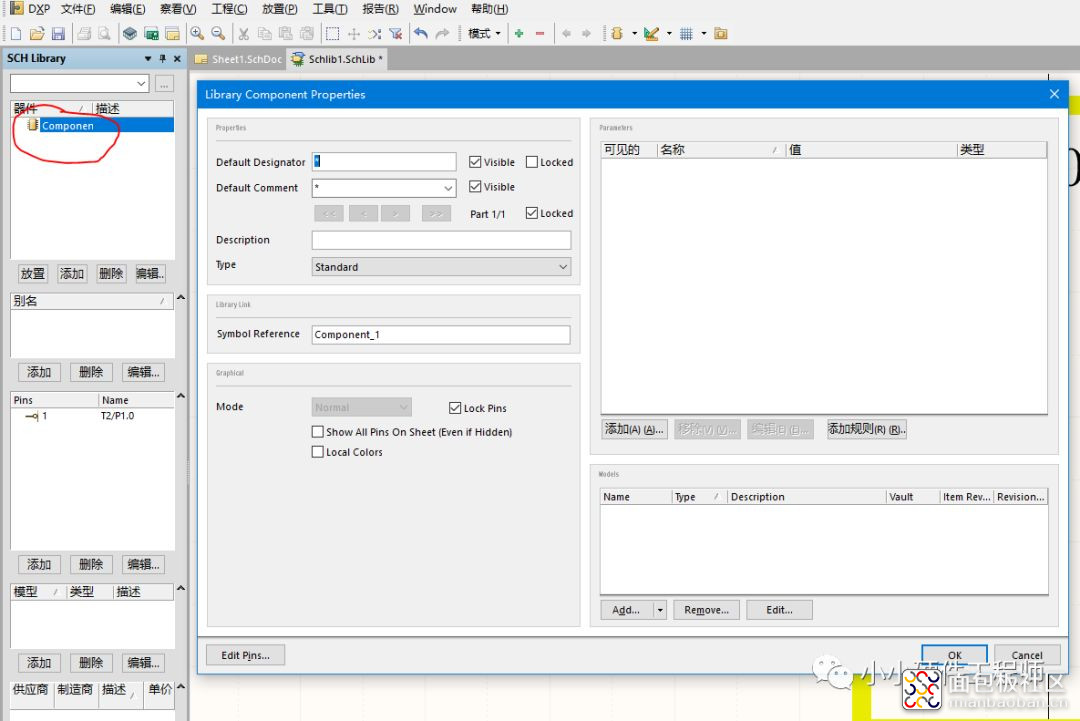

6、重新给元件命名。双击红圈处即出现右侧窗口，进行器件属性编辑。

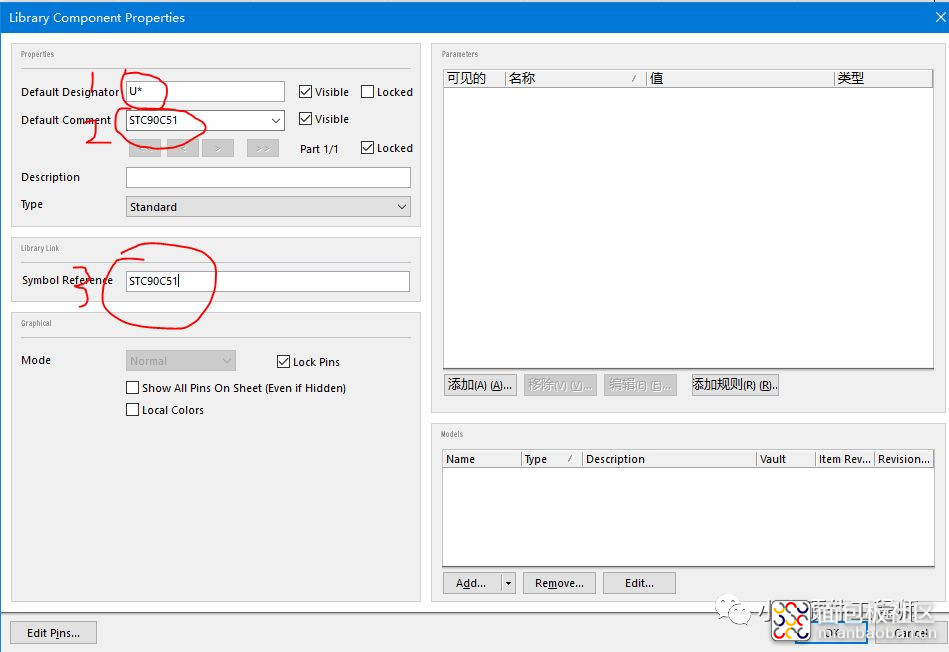

主要进行下面几处编辑，具体实际对应什么位置，不如多试几次看看哦！这样记忆会更深刻。

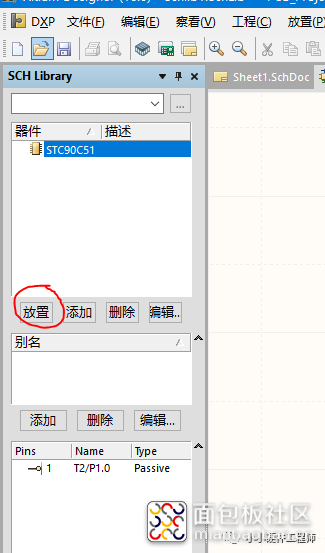

7、放置元件。点击放置按钮即可把器件放置到原理图中。

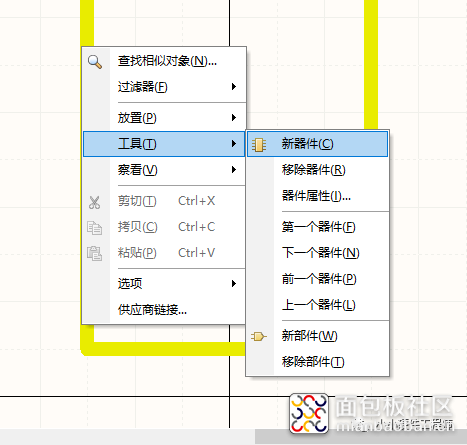

*绘制好一个元件后，如下操作进行绘制下一个器件的绘制。

*想直接回到工程文件窗口，可进行下面操作。

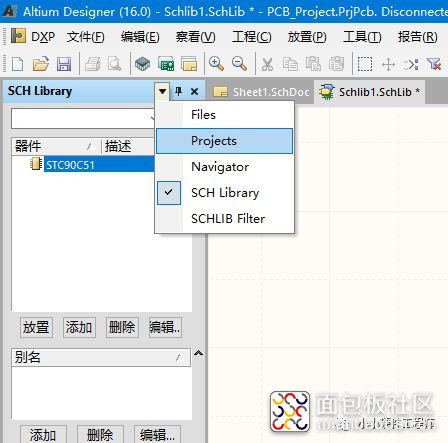

这样我们就回到这个熟悉的界面。
