一般说的UART接口是什么，看完你就知道

  UART

嵌入式里面说的串口，一般是指UART口，但是我们经常搞不清楚它和COM口的区别，以及RS232,TTL等关系。实际上UART,COM指的物理接口形式(硬件), 而TTL,RS-232是指的电平标准(电信号)。

UART有4个pin（VCC, GND, RX, TX), 用的TTL电平，低电平为0(0V)，高电平为1（3.3V或以上）。

UART的特征：

一般UART控制器在嵌入式系统里面都做在CPU一起，有多个UART控制器。

引脚介绍（COM口比较多pin，但是常用的也是这几个）：

VCC：供电pin，一般是3.3v，在我们的板子上没有过电保护，这个pin一般不接更安全

GND：接地pin，有的时候rx接受数据有问题，就要接上这个pin，一般也可不接

RX：接收数据pin

TX：发送数据pin，我之前碰到串口只能收数据，不能发数据问题。原来是设置了流控制，取消就可以了，适用于putty,SecureCRT。

在调试的时候, 多数情况下我们只引出rx，tx即可。比如调试gps模块, IC数据直接通过UART上报，我就直接用了两个线连出了rx，tx，连上串口转USB小板,电脑从串口直接获取数据，这样跳过了开发板，测试了GPS的数据有没有问题。

使用方法：

我们常用UART口进行调试，但是UART的数据要传到电脑上分析就要匹配电脑的接口，通常我们电脑使用接口有COM口和USB口（最终在电脑上是一个虚拟的COM口），但是要想连上这两种接口都需要进行硬件接口转换和电平转换。

如果连接电脑COM口，需要一个类似下图的转换小板，它实现了TTL电平和RS232电平互转, 我之前使用过, 但是现在很少用了。

如果要连接USB接口，需要类似下面的小板，它实现了TTL电平和USB电平的转换,这种使用的较多。

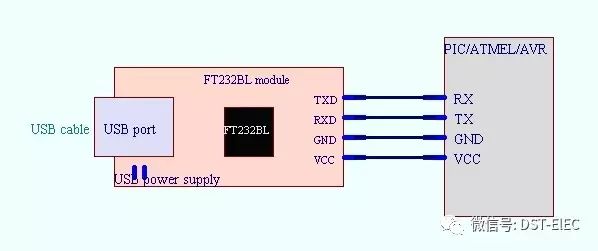

电路图和连接如下，通常上面有个专门转换芯片。

总结：

1、串口、COM口是指的物理接口形式(硬件)。而TTL、RS-232、RS-485是指的电平标准(电信号)。

2、接设备的时候，一般只接GND RX TX。不会接Vcc或者+3.3v的电源线，避免与目标设备上的供电冲突。

3、PL2303、CP2102芯片是USB转TTL串口的芯片，用USB来扩展串口(TTL电平)

4、MAX232芯片是 TTL电平与RS232电平的专用双向转换芯片，可以TTL转RS-232，也可以RS-232转TTL。

5、TTL标准是低电平为0，高电平为1（+5V电平）。RS-232标准是正电平为0，负电平为1（±15V电平）。

6、RS-485与RS-232类似，但是采用差分信号负逻辑。
