绝大部分应用在通信领域的微波器件的阻抗都是设计成50欧姆，但仍有一些应用是会设计成75欧姆的阻抗匹配，比如说视频产品相关，如电视机的接口、机顶盒的接口等的接口或是连接电缆，以电缆为例由内导体、介质、外导体和护套组成。电缆的特性阻抗与其内外导体的尺寸之比有关

同时也和介质的介电常数有关

通常认为导体的截面积越大损耗越低，但事实并非完全如此，同轴电缆损耗的计算公式如下：

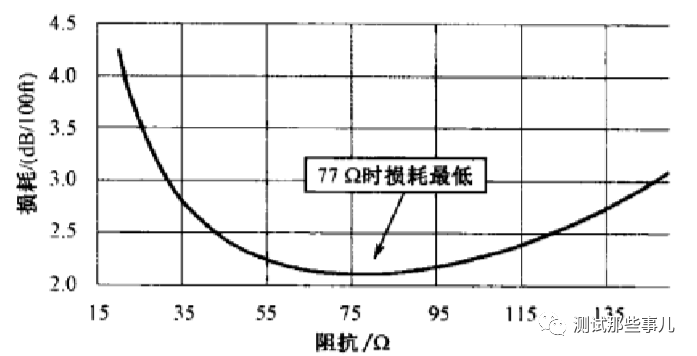

如下图所示，77欧姆的时候损耗最小

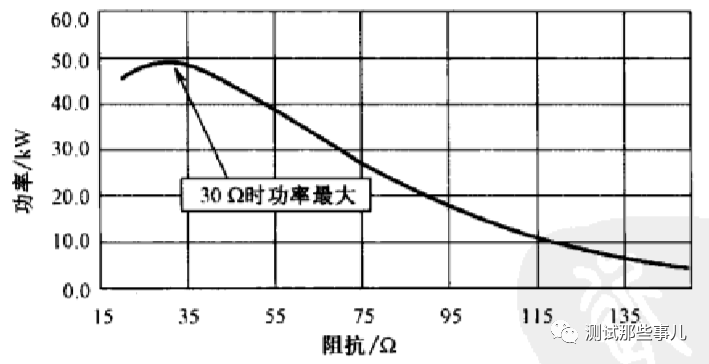

而33欧姆的时候功率容量最大

所以应该在两者间找到一个适当的值做为阻抗设计的标准，两者的几何平均值为48.06欧姆，所以选取50欧姆的标准阻抗是为了做到两者兼顾。而由于75欧姆的阻抗损耗很小，所以适用于视频相关的应用场景。

由于目前绝大多数的网分都是50欧姆的端口阻抗及相关配套的校准件，如果用到广播电视行业的70欧姆产品测试就会涉及到阻抗转换的问题，今天就跟大家分享一下如何使用Anritsu安立的及Keysight的标准50欧姆网分进行75欧姆产品的测试。测量分两种方法，一种是已有75欧姆的校准套件，另一种是直接使用50欧姆校准件进行校准，具体如下：

1-->直接使用50欧姆校准件搭配Anritsu网分进行75欧姆校准

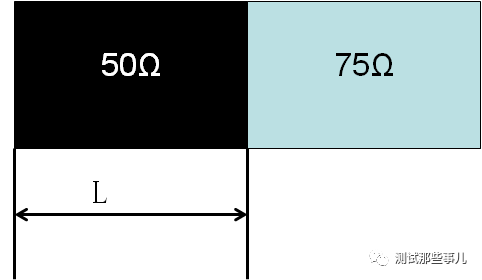

使用直通式50Ω-75Ω的转换器（网上可以买到，这种器件只能起到50欧姆和75欧姆之间的阻抗连接，不能进行阻抗变化），同时需要大概知道阻抗为50欧姆部分的电长度（具体可以使用网分的时域功能测试出来）

去掉50欧姆转75欧姆的转接器，使用50欧姆校准器对网分进行校正，校正前需要将网分的端口阻抗由50欧姆变换成75欧姆，具体设置如下：

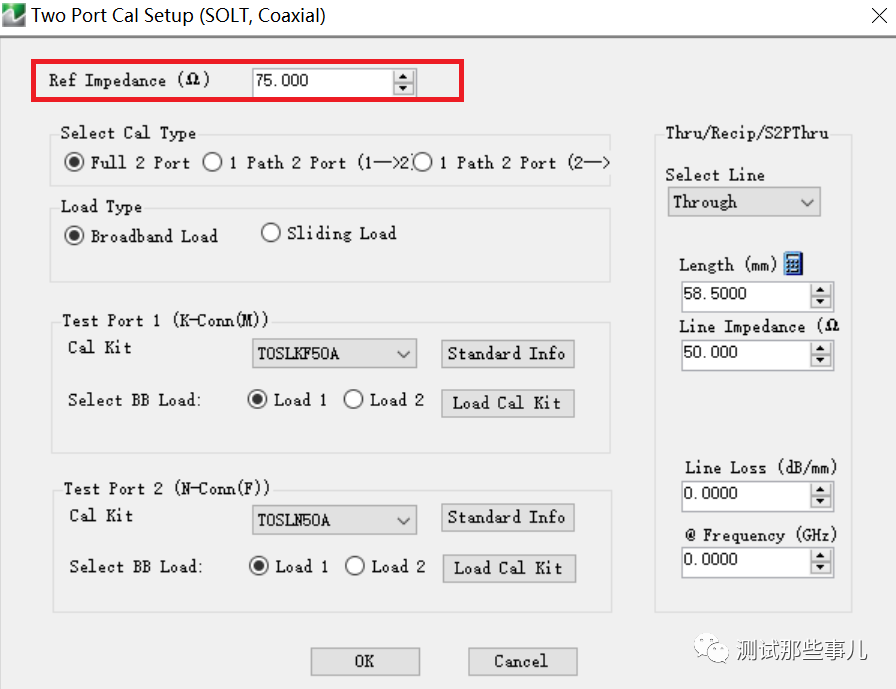

【Calibration】-->【Calibrate】-->【Manual Cal】-->【2-Port or 1-Port Cal】-->【Modify Cal Setup】-->【Edit Cal Params】，在弹出的对话框中将50欧姆改成75欧姆。

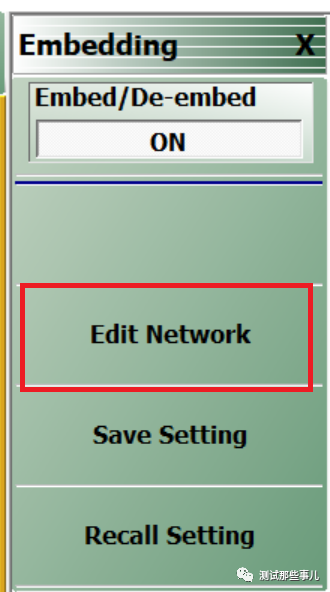

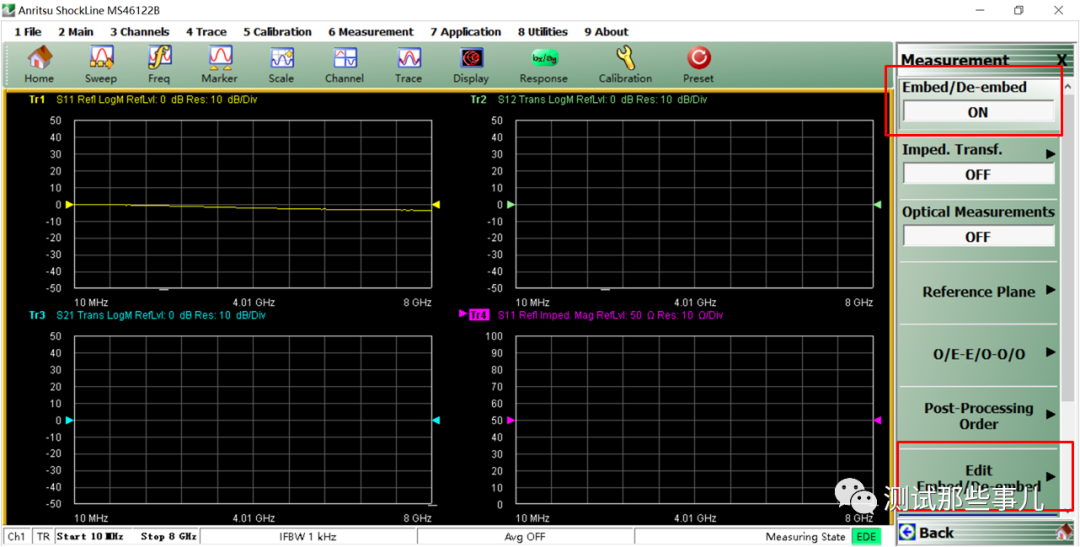

然后使用50Ω校准件进行正常的校准。校准完成之后连接50欧姆转75欧姆转接器，然后点击【Measurement】-->【Embed/De-embed】将嵌入和去嵌入的功能设置成【ON】，然后开始编辑去嵌入的内容。

如果进行一端口校准，那【VNA Port Config】就选择 Port1，如果两端口校准，那两端口都要进行去嵌入设置。

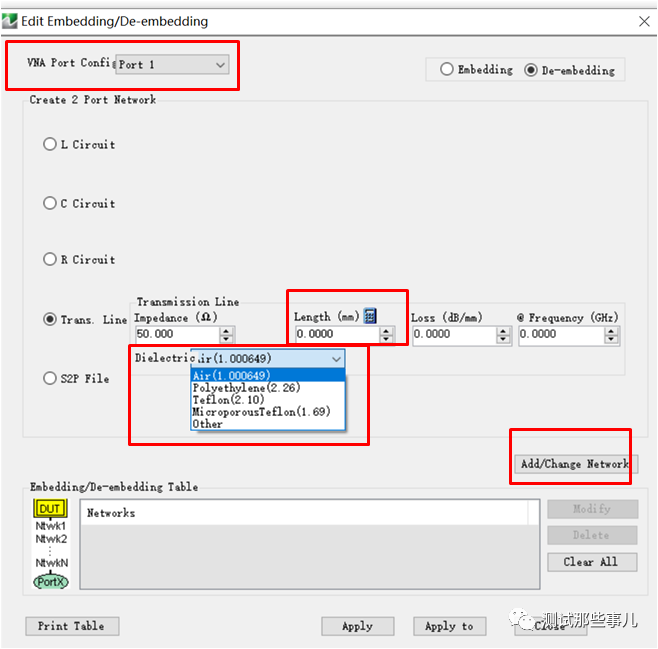

介质通常都是空气，因为是要去嵌入50欧姆转75欧姆转接器中50欧姆的部分，故【Impedance】要设置成50欧姆，长度通过时域计算出来后填入。然后点击【Add/Change Network】即可。

2-->使用75欧姆校准件及最小损耗耗垫Minimumloss pad进行校准

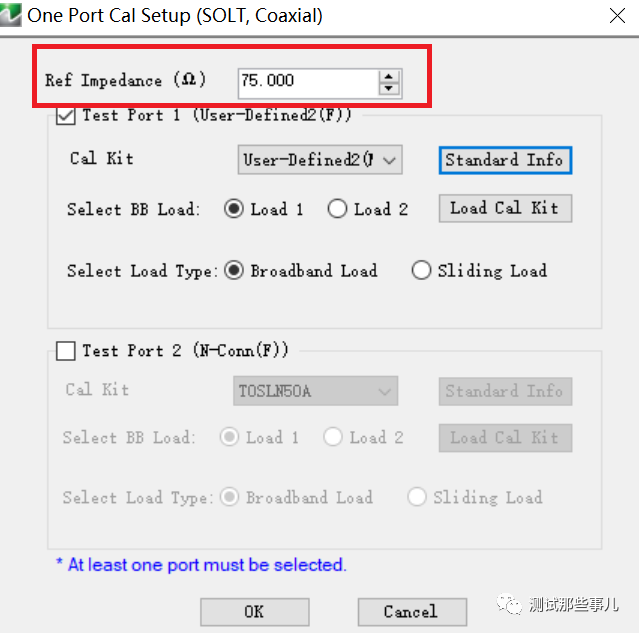

以安立的MS46121A单端口VNA为例，将网分端口与最小损耗垫相连（上图由于接口不匹配故用校准器的直通当成转接），然后将端口阻抗变换成75欧姆，然后将75欧姆校准器的校准参数录入，注意：75欧姆校准器的阻抗也要设置，如下图所示：

每家厂商的75欧姆校准器参数不同，这里只做操作介绍示例。设置完可进行OSL校准（由于是单端口故没有Thru）

校准完可以发现阻抗已经变成75欧姆了

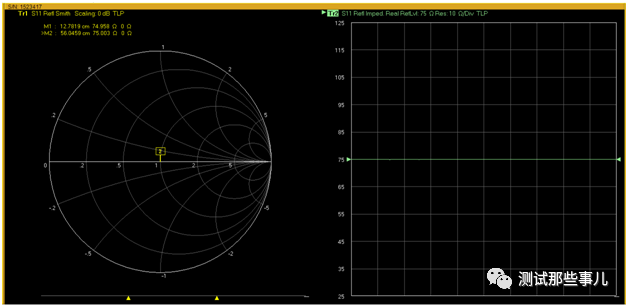

可以接一根75欧姆的传输线测量

此时终端是开路的

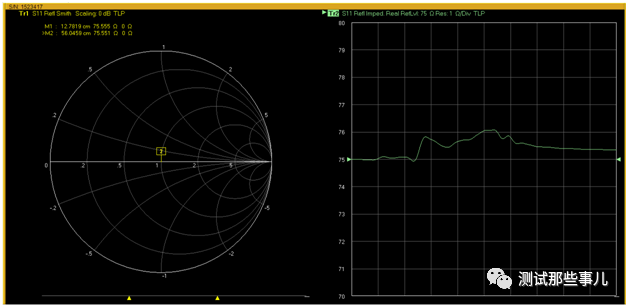

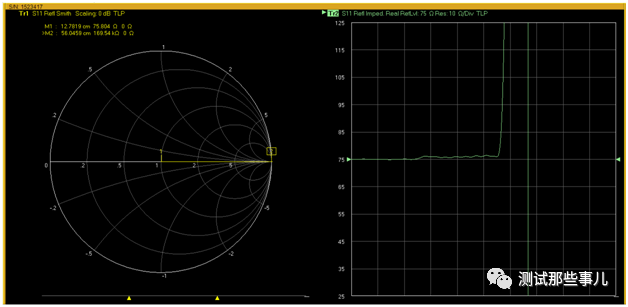

如果将终端接一个75欧姆的负载则显示如下

3-->如何使用ENA 测量 50 至 75 Ω 阻抗匹配器件？

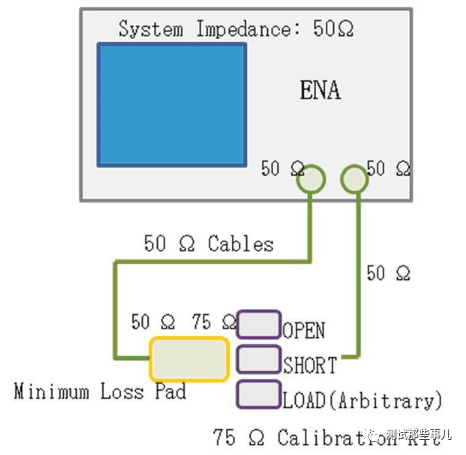

如果需要测量每个端口上具有不同参考阻抗的被测件，必须使用 ENA 的适配器移除/插入特性和阻抗转换特性套件。如果被测件是一个特征阻抗能从 50 Ω 转换到 75 Ω 的双端口器件，必须按照连接器类型准备一个 50-75 Ω 最小损耗垫及 50 Ω 和 75 Ω 校准套件。

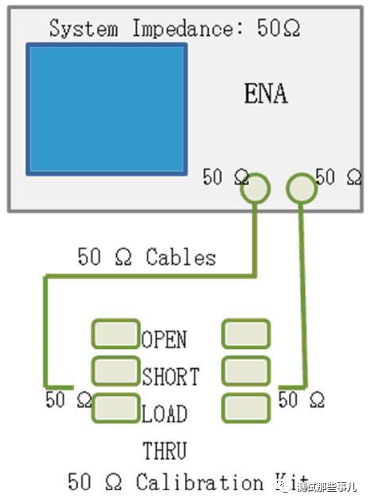

（1）使用 50 Ω 校准套件执行全双端口校准，以便对执行适配器插入/移除的端口进行校准。

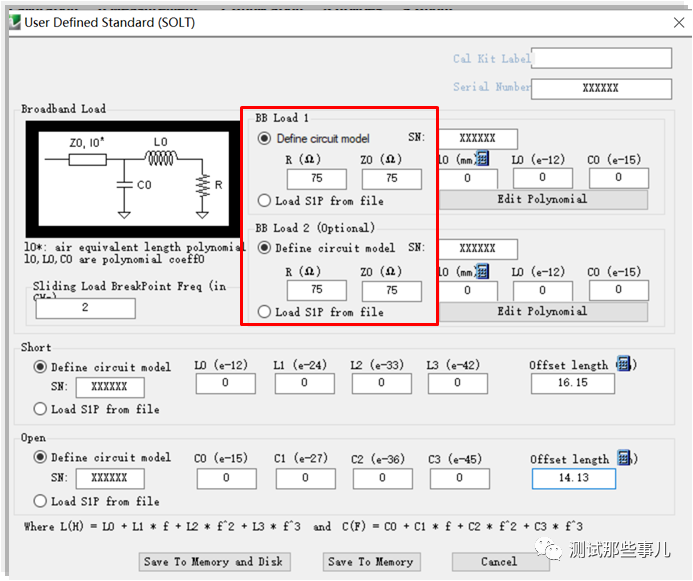

（2）修改 75 Ω 校准套件。按【Cal】-->【Cal Kit】 中选择所需的 75 Ω 校准套件。将 75 Ω “Load”标准重新定义为【Arbitrary】。点击【Cal】-->【Modify Cal Kit】-->【Define STDs】-->【Broadband】-->【STD Type】-->【Arbitrary】

（3）执行适配器插入。

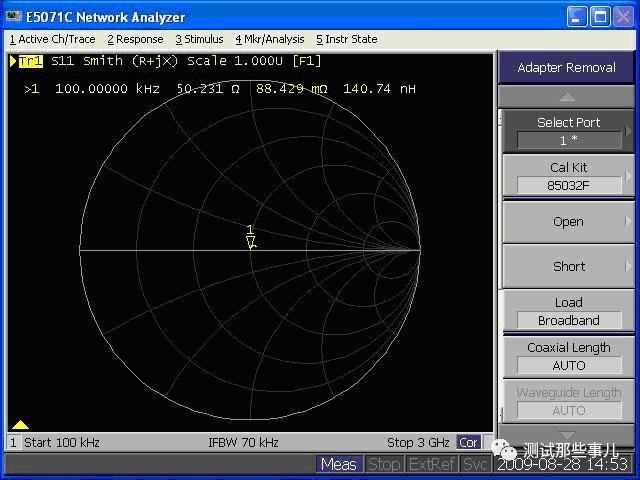

打开【Adapter Removal】菜单，点击【Cal】-->【Calibrate】-->【Adapter Removal】，在【Select Port】中选择您想要插入最小损耗垫的端口。然后从【Cal Kit】中选择需要使用的 75 Ω 校准套件，以表征最小损耗垫。将最小损耗垫与所选的测试端口进行连接，连接 75 Ω 校准套件进行校准。最后点击【Done】完成校准过程。

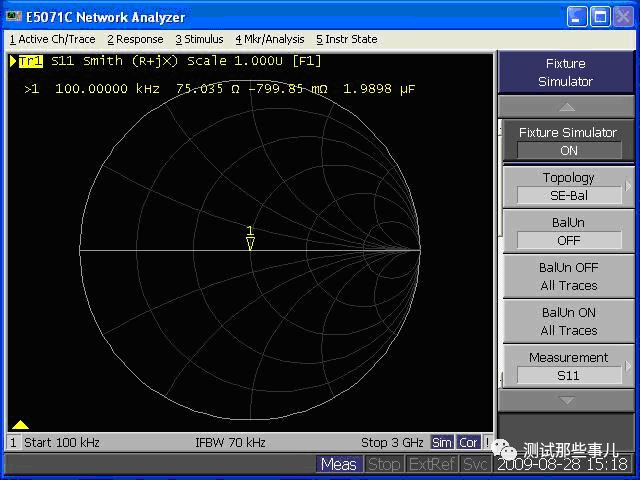

校准过程中ENA还是50欧姆阻抗，打开【Fixture Simulator】菜单-->【Analysis】-->【Fixture Simulator】进行50欧姆转75欧姆阻抗变换设置：点击【Port Z Conversion】并指定所选端口的参考阻抗。如果最小损耗垫连接至端口 1，则需要将 Port 1 Z0 Real 从 50 Ω 变为 75 Ω。点击【Port Z Conversion】将端口阻抗转换功能置为【ON】状态，点击【Return】将【Fixture Simulator】置为【ON】状态。
