在昨天的文章中，我们讨论了回波损耗的概念。发布之后引发了广大圈儿友的热烈讨论。对于回波功率的算法，很多人表示了怀疑。其实我写的时候也不那么自信。但是反反复复演算了几遍之后，却也找不到什么破绽。今天我把推算过程呈现下来，大家一起来看看下，是不是哪里出了问题？

我们今天就研究下面这个二端口网络。电磁波功率P1 从端口1进入网络，从端口2出来。由于在端口1处存在不匹配，那么有一部分电磁波功率P1- 反射回去。

回波功率P1-应该怎么算呢？

对于一个双端口网络，我们只要知道其S2p文件，就可以确定网络的特性，至于网络内部到底是什么样子，我们不用关心，有时候也不需要去关心。

我们再来看一下回波损耗的定义。回波损耗就是反射损耗，是反射系数的dB形式。

那么问题就转换成了已知输入功率P1和回波损耗RL，求回波的功率P1-。

根据上面公式，直接求，就可以算出来了。公式如下。

那我们再两边同时取dB呢？也就是 加上 10log，就成了下面形式。

大概似乎好像也是这么回事。

那你说，如果输入功率是30dBm，回波损耗是-20dB，回波功率是多少？

是不是就是 30dBm-20dB=10dBm？

另外，还有同学问道，单位不同能不能相加减。答案当时是不能的。比如说2斤苹果加上3米麻布等于多少分钟？明显驴头不对马嘴吧。但对于上文的dBm，如果单位相同，计算过程就复杂了。

比如信号1 的功率是30dBm，信号2的功率是10dBm，那么两者之和是多少dBm？

30dBm+10dBm=？

难道是40dBm吗？

为什么会出现这种情况。可能我们很多人忽略了dB，这个东西。数学上叫做对数。我们把对数公式重新搬出来。

看上面的对数公式，我们知道，其实对数的加法，就是两个量的乘积，儿对数的减法就是两个量的除。这也就说明了，如果我们把两个信号的dBm直接相加的话，那么其实是其绝对值的乘。但为什么算回波损耗就可以用加减呢？因为回波损耗其实是其绝对值相除，那么换算到对数形式，不就是加减吗？

读完这些，不知道您搞明白了没？反正我是越来越迷糊了。更多疑问，欢迎文末留言讨论。

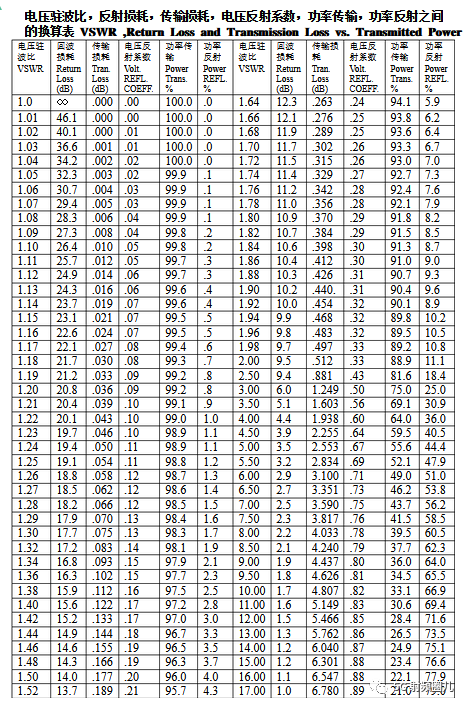

另外，之前分享过一份电压驻波比，回波损耗，传输损耗，反射系数，传输功率和反射功率的对照表格，今重新拿出来分享。希望对大家有用。。。。

VSWR驻波比反射损耗功率损耗换算表

其实，这个回波损耗，虽然我们在工作和学习中，经常会用到，但是却忽略了或者忘记了它本质的一些东西。

射频的本质就是这么简单。
