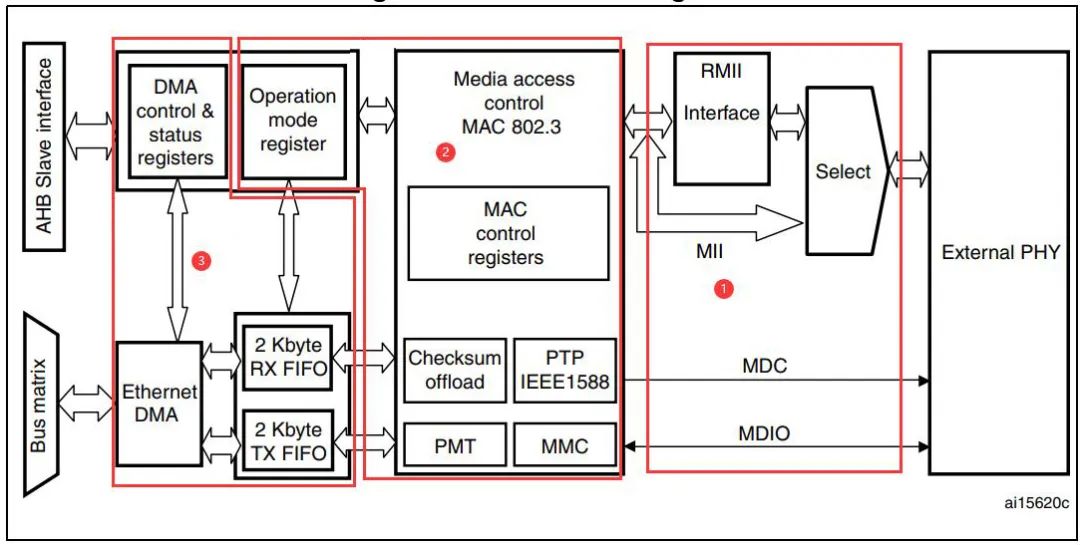

STM32网络控制器框图如下：

下面我们讲解，STM32网络的DMA控制器。

0 1 DMA控制器操作

DMA具有自主的发送和接收引擎，还有一个CSR（控制和状态寄存器）空间。发送引擎将数据从系统存储器传送到 TxFIFO，而接收引擎将数据从Rx FIFO传送到系统存储器。

控制器（也就是DMA）利用描述符有效的将数据从源地址移动到目的地，很小的CPU干预。DMA专为面向包的数据传送（如以太网中的帧）而设计。

控制器可以编程去打断CPU，例如完成帧发送和接收传送操作时以及其它正常/错误条件下。

DMA和STM32F20x 和STM32F21x通过以下两种数据结构进行通信：

1. 控制和状态寄存器 (CSR)

2. 描述符列表和数据缓冲区。

DMA控制器发送接收到的数据帧到STM32F20x的接收缓存中和STM32F21x存储器中，也可以发送数据帧从STM32F20x的存储器的发送缓存，位于STM32F20x存储器的描述符指向这些缓存。

这里有两个描述符列表：一个用于接收，一个用于发送。

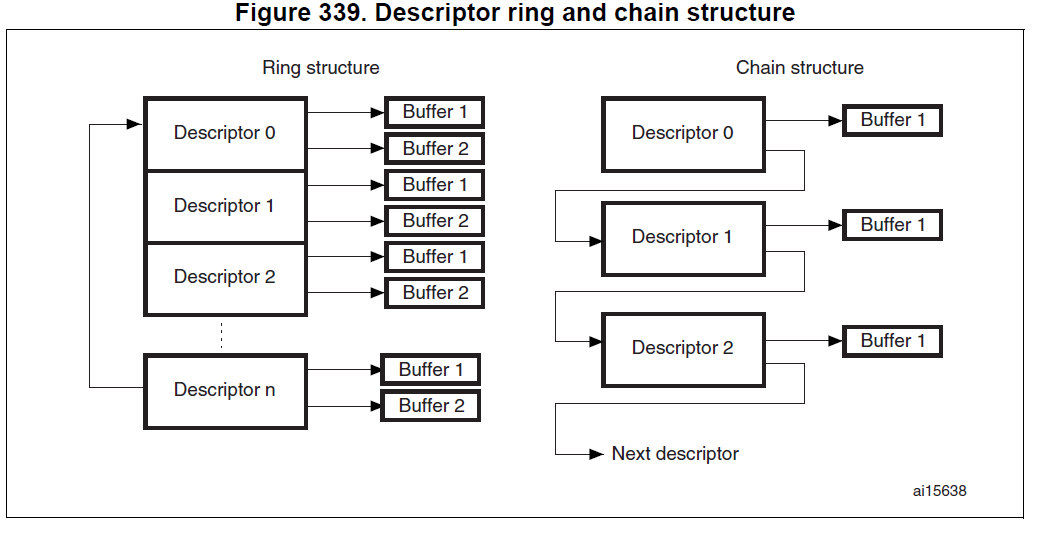

DMA描述符如下图，左边是环形结构，右边是链式结构。

0 2 DMA描述符

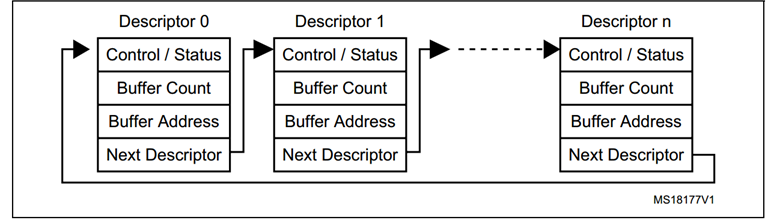

在ST提供的以太网驱动库stm32f2x7_eth.c中使用是链接结构，链接结构如下：

描述符注意事项：

   1、一个以太网数据包可以跨越一个或多个DMA描述符

   2、一个DMA描述符只能用于一个以太网数据包

   3、DMA描述符列表中的最后一个描述符指向第一个，形成链式结构！

描述符有分为增强描述符和常规描述符，我们只讲常规描述符！因为我们的网络例程只使用到了常规描述符。常规描述符和增强描述符的结构体成员变量不同。常规描述符只使用了描述符的前4个成员变量。

注意：这里说的描述符，没有硬件结构，不是寄存器，它完全是纯软件的概念。

那么描述符怎么和硬件关联的呢？

描述符的本质就是我们自己用结构体来实现这个描述符，然后将描述符的首地址写入到【ETH_DMATDLAR】寄存器中，STM32就知道这片内存是用来作为发送描述符了。

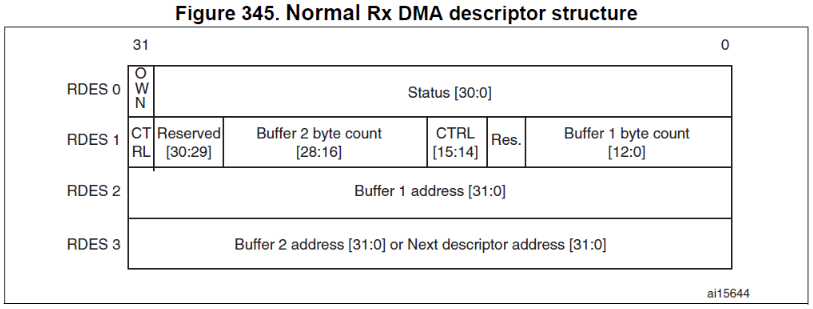

常规描述符和增强描述符又有发送描述符和接收描述符两种。

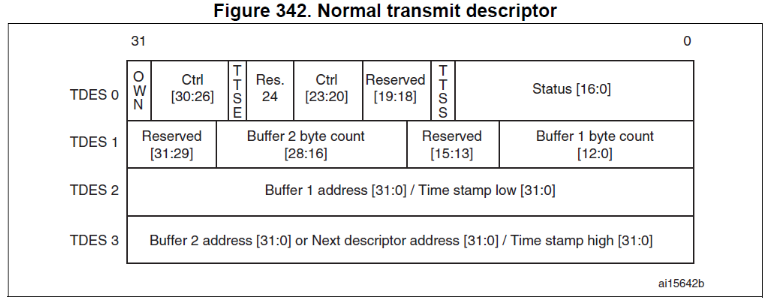

下图是常规TxDMA描述符：

TDES0主要用来表示描述符的状态和控制信息。

TDES1表示该描述符缓冲区数据的有效长度。

TDES2表示描述符缓冲区的地址，我们要发送的数据，就是放在这个地址所指向的内存中。

TDES3表示下一个描述符的地址。

•

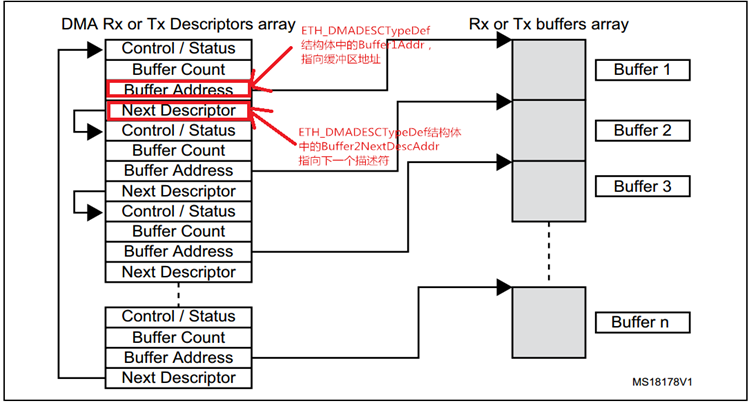

ST官方以太网库stm32f2x7中使用链接结构的DMA描述符，那么在以太网描述符结构体ETH_DMADESCTypeDef中Buffer1Addr就是缓冲区的地址，Buffer2NextDescAddr就是下一个描述符的地址，

如下图。

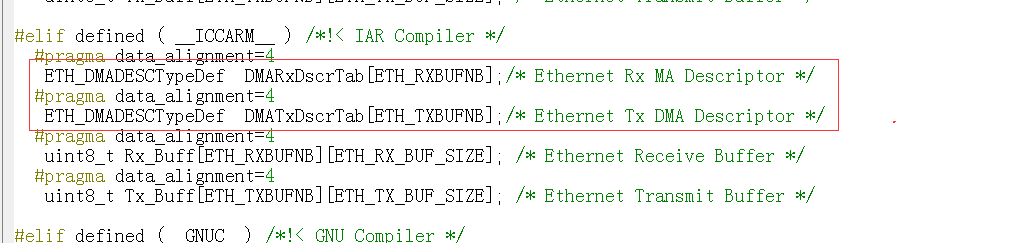

在stm32f2x7_eth.c中定义了两个DMA描述符数组，一个用于DMA接收，一个用于DMA发送，如下：

接收和发送描述的大小通过宏ETH_RXBUFNB和ETH_TXBUFNB来定义，默认都为5。

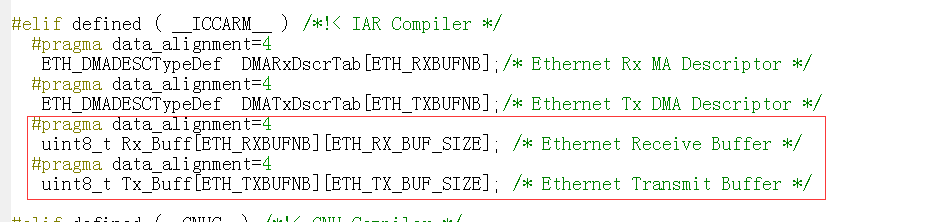

我们知道以链接结构太网描述符的Buffer1Addr成员用来存放缓冲区地址，那么数据缓冲区在哪里？这个数据缓冲区也是定义为数组的，如下：

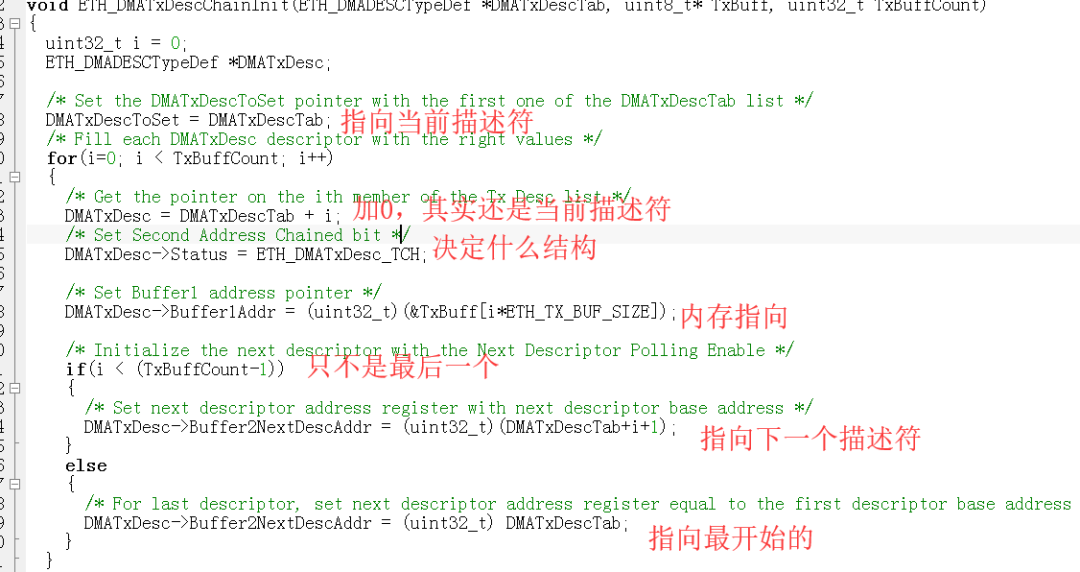

把他们联系在一起的代码，把描述符和缓冲区联系起来，也就是下面的函数把描述符标构成链式结构。

在ethernetif.c的low_level_init函数中

解析如下

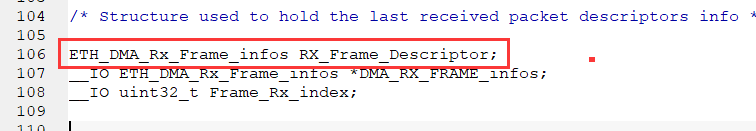

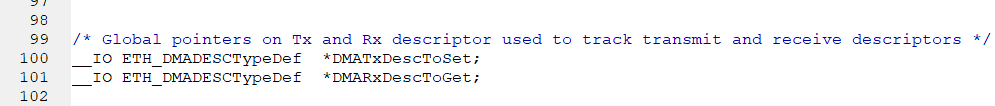

全局描述符指针，用来记录当前使用的描述符

描述数据包的描述符（英文：用于保存最后一个接收的包描述符信息的结构。）

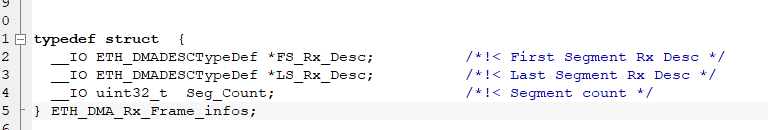

结构体

第一个表示数据包的第一个描述符，第二个表示数据包的最后一个描述符，第三个表示数据包描述符的个数。

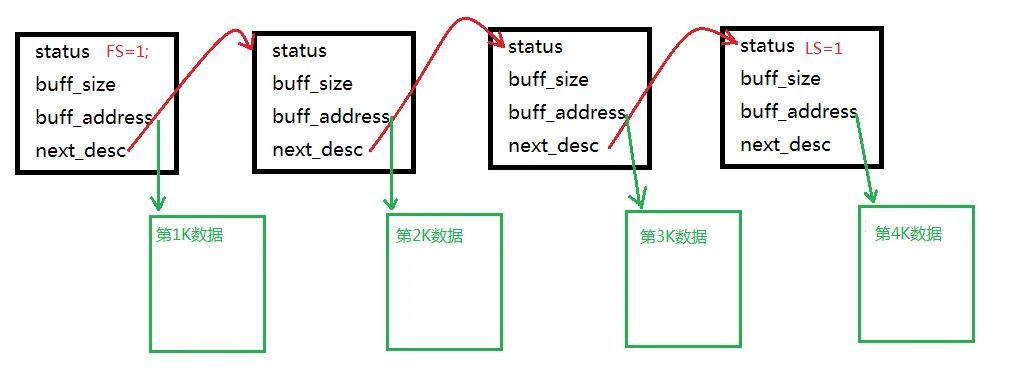

最终的效果如下：

04FIFO

从STM32网络控制器框图中可以看到两个2KB的FIFO，一个发送FIFO，一个接收FIFO。

发送FIFO

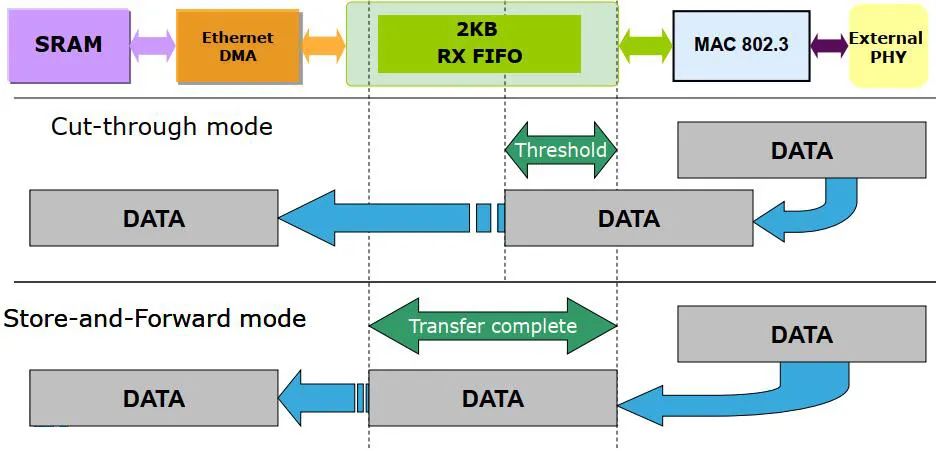

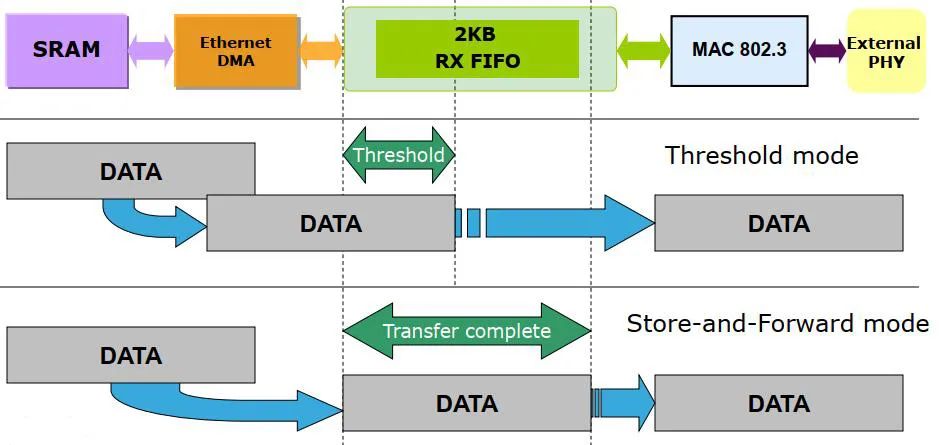

提供两种FIFO数据模式用于帧传输

1. 阈值模式：当达到阈值后，尽快传输数据。

2. Store-and-Forward mode：FIFO中会存储一个完整的帧结构。

STM32的发送FIFO采用Store-and-Forwardmode模式。

接收FIFO

接收FIFO采用Store-and-Forwardmode模式。
