硬件工程师在项目电路设计过程中，可能会遇到一个电流检测或测量的问题；如电动工具产品中需要检测电机的运转电流，防止因电机堵转电流过大而损坏电机；此时研发工程师需要通过设计一个电路以实现某个电流的测量，达到电路保护作用；针对电流测量的电路方案，如何利用采样电阻的电路设计实现；

采样电阻：

采样电阻是指低阻值的电阻，如0.033Ω，也即33mΩ；通常包含普通厚膜电阻以及合金电阻两类；按照芯片哥的多年电子研发工作经验，采样电阻一般优选选用合金电阻，因为合金电阻相同封装条件下功率大，而且寿命长可靠性高；需要特别注意的设计要素是采用电阻的精度，一般至少要求1%，高要求则选用5%与1‰；

电流测量原理图：

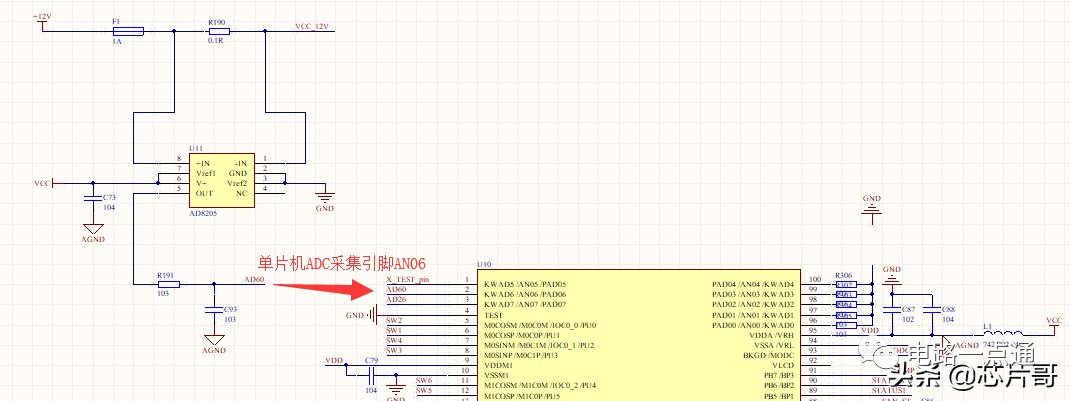

电流测量原理图

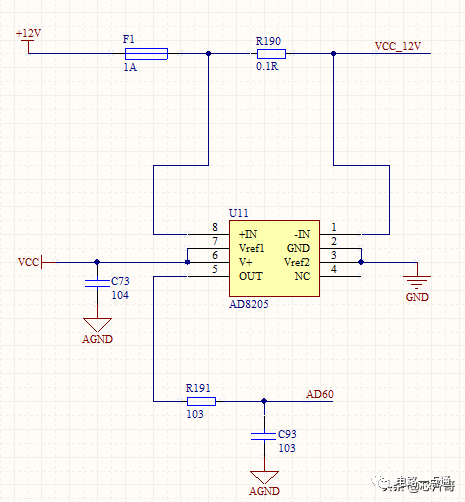

这是芯片哥在一个项目中设计的一个电流测量电路图，主要使用AD8205仪表运放芯片作为核心器件，通过测量采用电阻R190两端的电压，即可实现测量流过12V电源的电流I=U/R；具体电路的工作原理解析如下：

1.AD8205芯片：

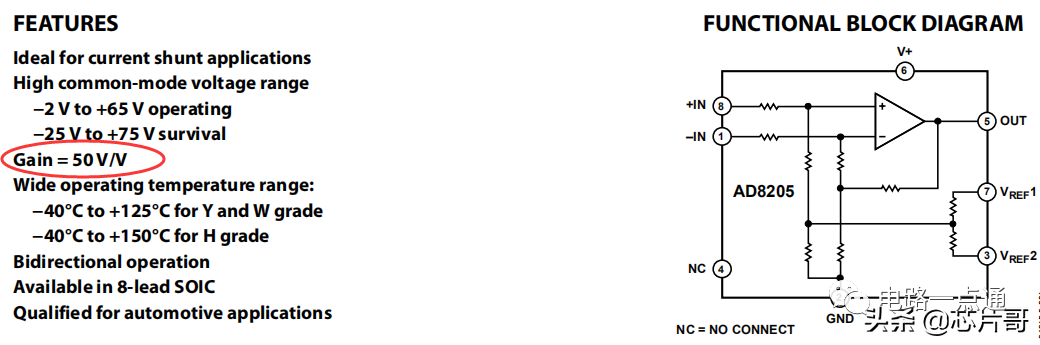

这是AD8205芯片规格书介绍的一个芯片内部参考图，其中芯片的电压放大倍数为Gain=50V/V,也即采样电阻两端的电压为0.024V，则AD8205芯片的电压输出为0.024*50=1.2V；

2.ADC采集：

将AD8205芯片的OUT引脚直接通过R191电阻连接单片机的ADC采集引脚,采集到的电压经过单片机的处理即可计算出流过采样电阻的电压，也就实现了电流的测量功能；

这就是采样电阻的电路设计以及电流测量的原理图方案，希望能给小伙伴们在电子研发设计电路的工作中有所启发.
