UC3845系列芯片在家电产品中有着广泛应用，有价格低廉，应用成熟的特点。下面介绍一款使用UC3845搭建的升压充电泵电路，即使在市面上有很多专用的充电泵芯片的今天，如果能学会使用廉价易得的芯片实现所需电路功能，也不是一件坏事。升压充电泵电路，主要应用于锂离子电池驱动的应用电路、局部电源、显示器LED的背光用电源等应用电路。

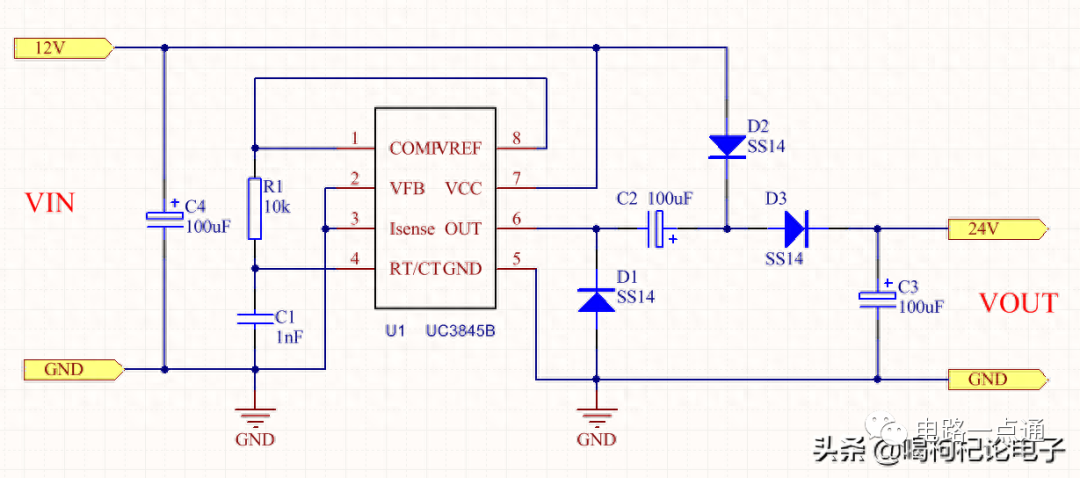

电路图

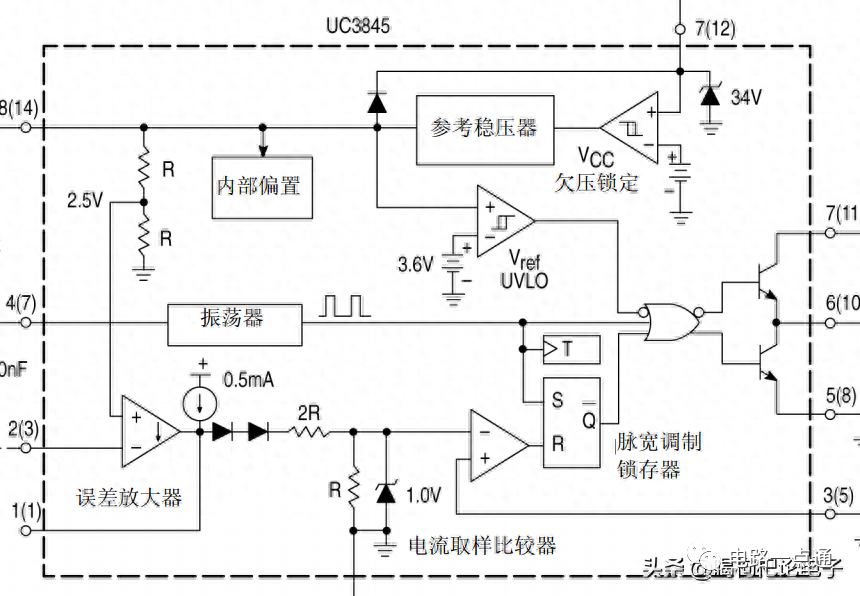

芯片内部框图
下面讲解下电路工作原理

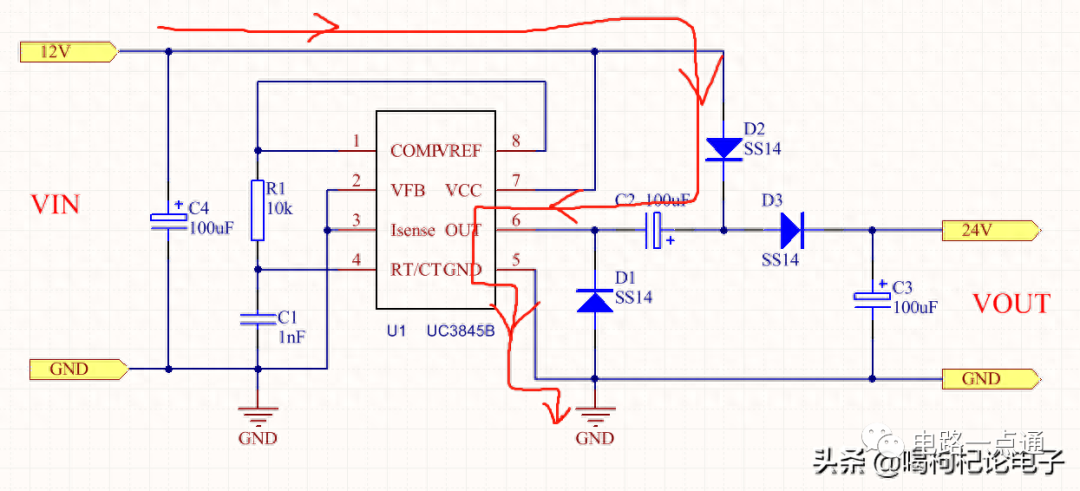

初始时，芯片PWM输出6脚内的上管断开，下管闭合，12V输入电压通过D2给C2充电，C2被充电到12V, 充电回路如下：

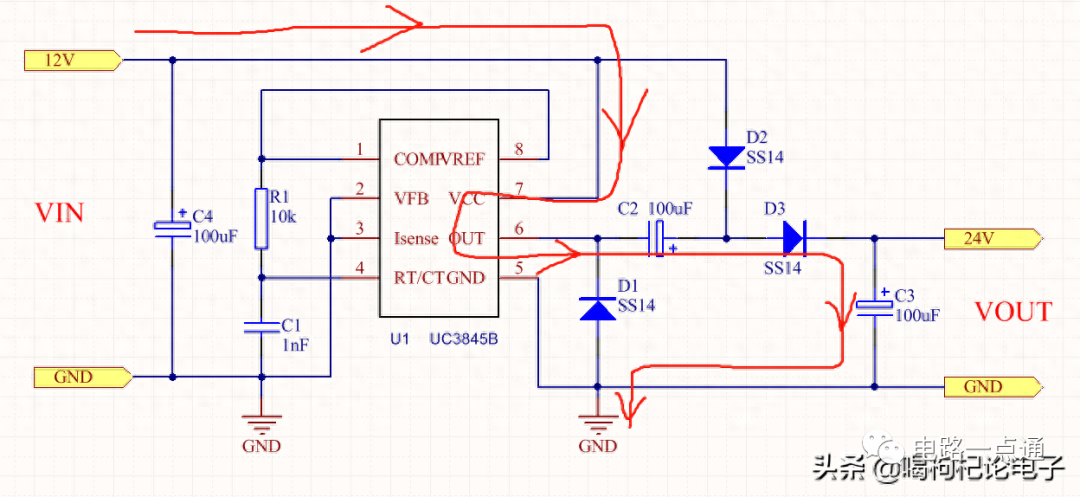

接下来，芯片PWM输出6脚内的上管闭合，下管断开，电源12V电压通过芯片内导通的上管和C2上的12V电压叠加到一起，给C3充电，C3上的电压为24V.充电回路如下：
D2 D3为防止电流倒灌的二极管，D1为C2提供断电后的放电回路。

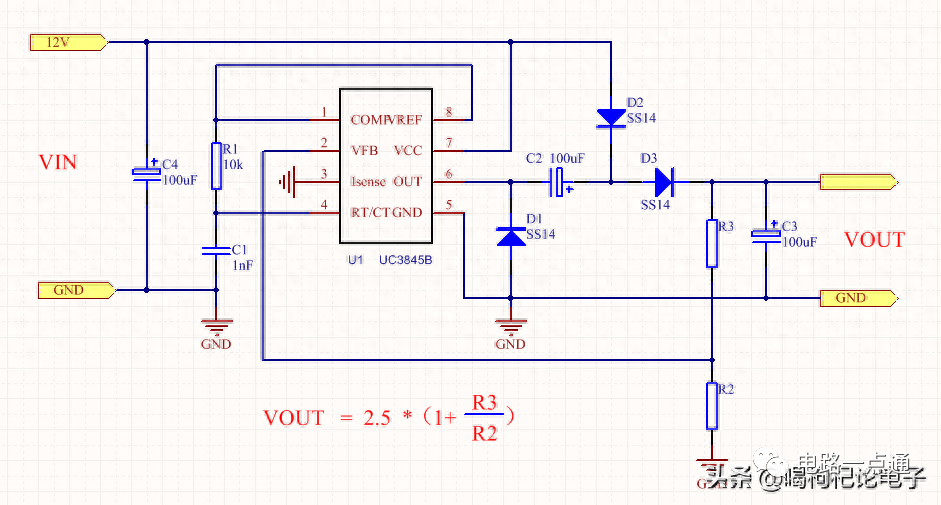

该电路的输出电压约等于24V, 开环配置，带负载能力、负载调整率有限，主要应用于小电流场合。如想提高电源和负载调整率，需在FB脚增加分压电阻，形成闭环调节。如下图
