电路分析:8050和8550实现自锁
eeskill 2022-08-10

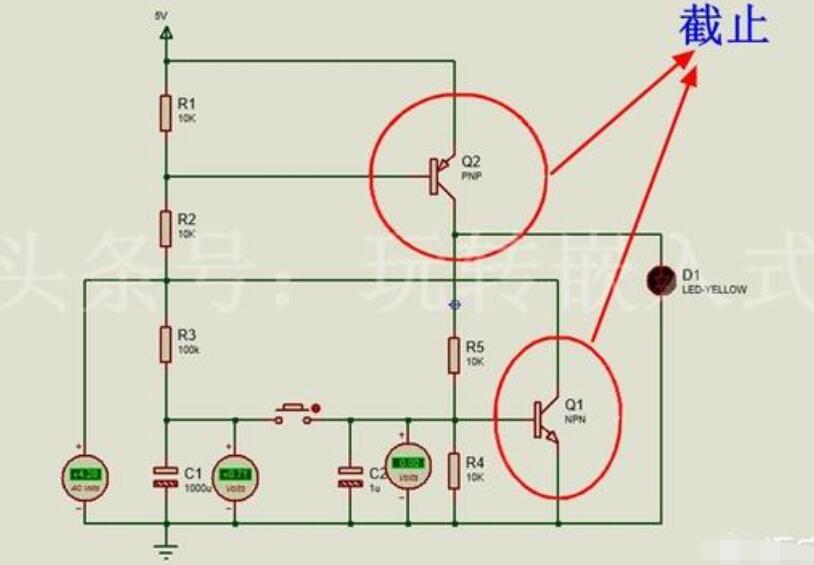

8050和8550组成自锁电路如下图所示。输出端为了方便查看效果,使用了LED作为指示。所实现的功能如下:

上电时,输出低电平,LED不亮;

按下按键后,输出高电平,LED点亮,松开后,LED仍点亮;

再次按下按键后,输出低电平,LED熄灭,松开后,LED仍熄灭;

所实现的效果就是自锁,只有下次按键发生时才会改变状态。下面对电路进行分析。

上电后,电容C1充电,PNP三极管Q2的基极和发射极都是高电平,所以截止;NPN三极管的基极是低电平,所以截止。所以输出端是低电平,发光二极管LED不会被点亮。

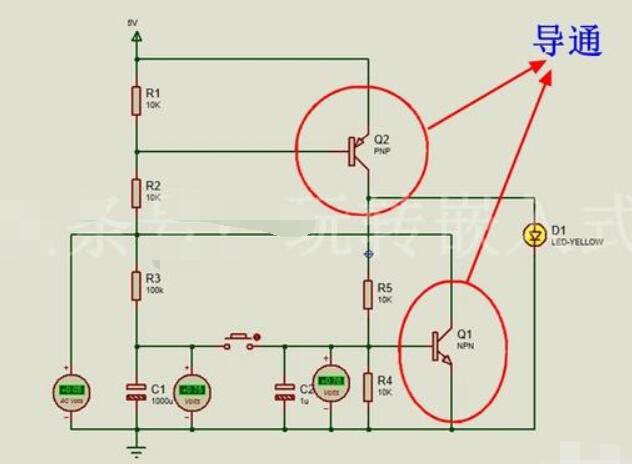

按下按键后,电容C1放电,C2充电使NPN三极管基极处于高电平,所以导通,导通后Q1的集电极-发射极导通压降较小约为0.3V左右,所以电阻R1和电阻R2分压后,使得PNP三极管Q2导通,输出端为高电平,发光二极管被点亮。PNP和NPN形成自锁。如下图所示。

当再次按下按键后,C2给C1充电,使得NPN三极管Q1的基极电平为低电平所以Q1截止,导致Q2的基极是高电平,所以Q2也截止,输出端输出低电平,发光二极管熄灭。

再按下按键后,又被点亮。以上就是NPN和PNP所形成的自锁电路。
